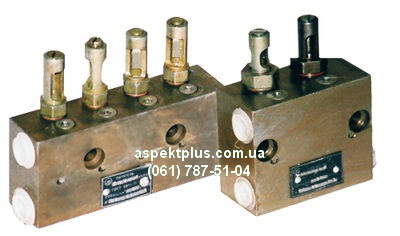

Поживники мастильні дволінійні ПД-41К (2-0200-4К, 2 0200 4 К) УХЛ4 застосовуються для періодичного подавання мастила до поверхонь, що труться, під час тиску в магістральних трубопроводах до 150 кГ/см2, до яких вони приєднуються так, щоб верхні підводні отвори у всіх живильників під'єдналися до одного трубопроводу, а отвори з боку відвідних трубок до іншої магістралі. Треба застосовувати багатовідвідвідні живильники, об'єднуючи близько розташовані точки, що вимагають приблизно однакову кількість мастила. Водночас розмір живича вибирається за величиною найбільшої дози, споживаної кожним з вузлів тертя, що обслуговуються. Якщо в одному з них передбачено кілька отворів, то до кожного з них необхідно під'єднувати індивідуальний підвід від живителя.

Пристрій і принцип роботи живителів дволінійних імпульсних ПД

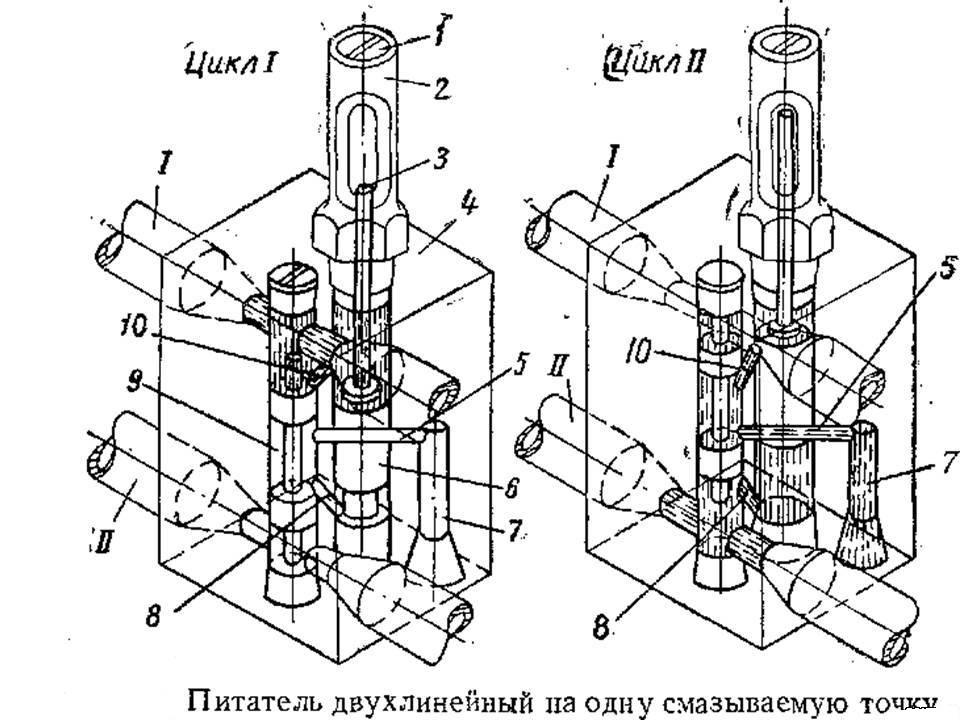

      Деталі, з яких складаються дволінійні імпульсні пітники ПД показані на схемі зверху. У корпусі 1 для кожної поршневої групи живильника є шість отворів б, у, г, д, е, з, з яких три (в, зокрема) — вертикальні, а інші — горизонтальні та похилі (канал із на схемі показаний умовно на осьових лініях — цей канал призначений для виходу мастильного матеріалу через трубопровід до змащуваних точок). Крім того, у корпусі дволінійного імпульсного живильника незалежно від кількості точок мастила містяться два отвори: а й для приєднання до трубопроводів і два отвори для кріплення живича до мастильної станції або іншого пристрою. У здвоєних дволінійних імпульсних живителів на кожні дві поршневі групи припадає один відвід, тому два канали г впадають в один канал з, що передає змащування в трубопровід до змащуваної точки. Звідси випливає, що в зазначених питателях на дві поршневі групи припадає не дванадцять, а 11 каналів.

     Циліндр із боку поршня 2 з одного кінця, а циліндр золотника з обох кінців закриваються пробками 8. Вихідний отвір каналу г, що з'єднує циліндр золотушнику з каналом з, заглушують штифтом із подальшим зачищенням врівень із корпусом живича та загартованою гумкою. В обмежувачі 4 розташовані оглядові вікна, які потрібні для спостереження за переміщенням штока 3. У живильники дволінійні імпульсні всіх типів і розмірів обмежувач вкручують безпосередньо в корпус 1 і забезпечують ущільнення 5. Під час складання живича нижній кінець обмежувача після встановлення штока й ущільнення завуальцьовують. Об'єм мастила, що подається поршнем, можна змінювати, підкручуючи гвинти 6.

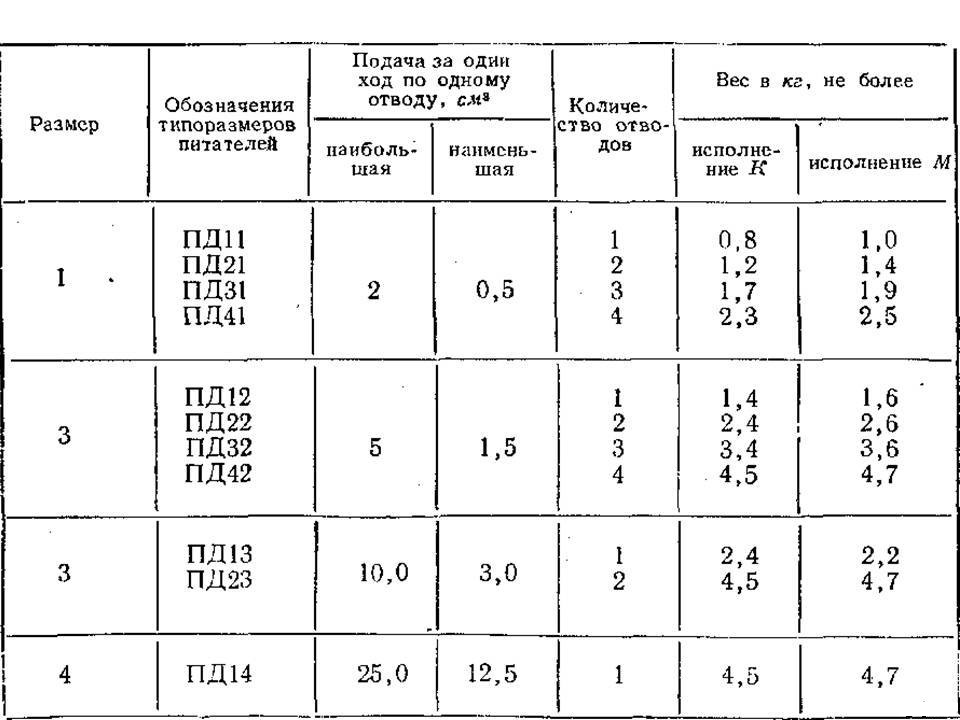

Технічні характеристики живителів
