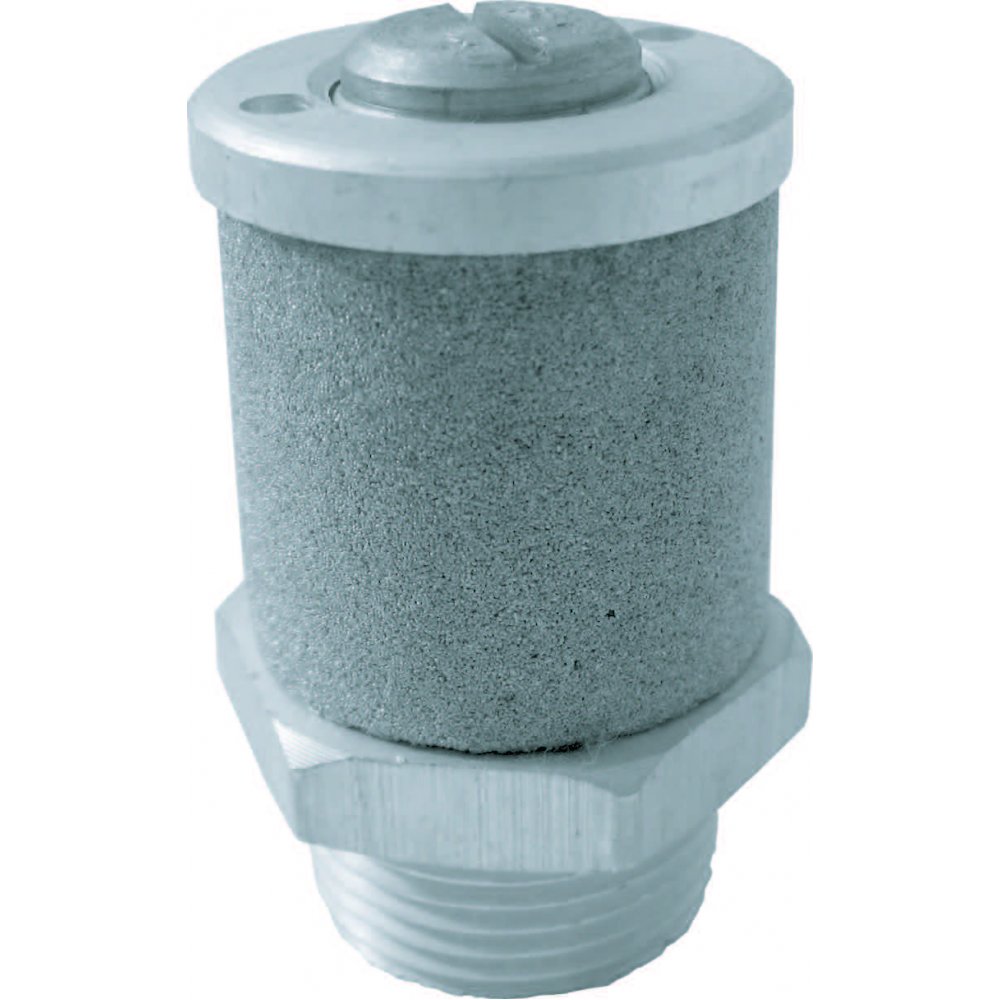

Пневмодросель П-ДГ 16 2, 16-2 УХЛ4 з глушником застосовується для настроювання витрати стисненого повітря та зменшення рівня шуму під час вихлопу відпрацьованого робочого газу з пневматичних приводів і пневматичних систем в атмосферу.

     Принцип роботи пневмодросселю ПДГ:



     Конструкція пневмодроселя П-ДГ з глушником наведена на малюнку вище. Штуцер 1 на одному кінці має зовнішню приєднувальну різь (конічна або метрична) і шестигранник під ключ, а на іншому кінці — наскрізний отвір із різзю, у якому розташований регулювальний гвинт 2 з конічним кінцем, що перекриває, у Залежно від власного положення, радіальні отвори дроселя. Гайка 3, яка навертається на вільний кінець регулювального гвинта 2, слугує для фіксації гвинта, а також для кріплення склянки металокерамічного з проникними порами 4, який охоплює штуцер і є шумопоглинальним елементом у конструкції пневмодросселя П-ДГ.

Структура умовного позначення дроселя П-ДГ

П-Д	-	Г		ХХ		Х		ХХХ Х
								Кліматичне вироблення й категорія розміщення
						Різновид приєднувальної різі: якщо не зазначено — метрична; 2 — конічна за ГОСТ 6111-52.
				Умовний прохід: 04, 06, 10, 16, 20, 25 мм
		з глушником
Пневмодросель

  Основні параметри дроселя пневматичного ПДГ 06 2 УХЛ4:
— номінальний тиск на вході 1,0 МПа;
— пропускна здатність, не менш ніж 1,2 м3/год;
— умовний прохід 6 мм;
— снизження коригованого за характеристикою А рівня звукової потужності не менш ніж 15 дБА;
— вага не більш ніж 0,05 кг.

  Основні параметри дроселя пневматичного ПДГ 10 2 УХЛ4:
— номінальний тиск на вході 1,0 МПа;
— пропускна здатність, не менш ніж 1,8 м3/год;
— умовний прохід 10 мм;
— снизження коригованого за характеристикою А рівня звукової потужності не менш ніж 15 дБА;
— вага не більш ніж 0,5 кг.

  Основні параметри дроселя пневматичного ПДГ 16 2 УХЛ4:
— номінальний тиск на вході 1,0 МПа;
— пропускна здатність, не менш ніж 2,9 м3/год;
— умовний прохід 16 мм;
— снизження коригованого за характеристикою А рівня звукової потужності не менш ніж 15 дБА;
— вага не більш ніж 0,1 кг.

  Основні параметри дроселя пневматичного ПДГ 20 2 УХЛ4:
— номінальний тиск на вході 1,0 МПа;
— пропускна здатність, не менш ніж 4,4 м3/год;
— умовний прохід 20 мм;
— снизження коригованого за характеристикою А рівня звукової потужності не менш ніж 15 дБА;
— вага не більш ніж 0,16 кг.

  Основні параметри дроселя пневматичного ПДГ 25 2 УХЛ4:
— номінальний тиск на вході 1,0 МПа;
— пропускна здатність, не менш ніж 6,2 м3/год;
— умовний прохід 25 мм;
— снизження коригованого за характеристикою А рівня звукової потужності не менш ніж 15 дБА;
— вага не більш ніж 0,25 кг.
