Пневмоблок ПБУ3 (ПБУ-3)
від 1 000 ₴
Показати оптові ціни- В наявності
- Оптом і в роздріб
- Код: пбу
- +380 (93) 845-70-32Відділ продажів
Пневмоблоки керування ПБУ3
Призначення
Пневмоблоки керування ПБУ3 призначені для керування лінією БФК-2 та верстатами МОК-3 і МОК-4.
Основні характеристики
Функції, які виконують пневмоблоки ПБУ1 і ПБУ2:
- регулювання тиску;
- контроль тиску;
- керування подаванням стисненого повітря;
- регулювання швидкості руху пневмоприводу вперед і назад.
Функції, що виконуються пневмоблоком ПБУ3:
- регулювання тиску;
- контроль тиску;
- керування подаванням стисненого повітря;
- сигналізація відхилення тиску від заданого діапазону.
| Параметри | Норми для типорозмірів | ||
| ПБУ1 | ПБУ2 | ПБУ3 | |
| Умовний прохід | 6 | 10 | 2,5 |
| Номінальний тиск, МПа (кгс/см2) | 1,0 (10,0) | ||
| Мінімальний тиск, МПа (кгс/см2) | 0,25 (2,5) | 0,14(1,4) | |
| Електрична напруга, В - постійного струму - змінного струму частотою 50 Гц - змінного струму частотою 60 Гц |
12, 24, 48, 110 24, 36, 110, 220, 380 110, 220 |
||
| Номінальна витрата повітря (у разі тиску на виході 0,4 МПа), м3/хв, не менш ніж | 0,3 | 0,5 | 0,1 |
| Максимальна кількість спрацьовувань, n/хв | 100 | ||
| Час спрацьовування, с, не більш ніж — вмикання — вимикання |
0,063 0,08 |
0,063 0,08 |
0,02 0,012 |
| Маса, кг, не більш ніж | 1,85 | 3,0 | 1,92 |
Варіанти виготовлення
| Позначення | Варіанти виготовлення |
|
ПБУХ.Х.ХХХ Х |
1-вузловий прохід 6 мм 2-вузловий прохід 10 мм 3умоловний прохід 2,5 мм |
|
ПБУХ.ХХ.ХХХ Х |
Род струму: 1-постійний; 2-змінний із частотою 50 Гц; 3-змінний із частотою 60 Гц. |
|
ПБУХ.ХХ.ХХХ Х |
Величина електричної напруги: 1-12В; 2-24В; 3-36 В; 4-48В; 5-110В; 6-220 В: 7-380В |
|
ПБУХ.ХХ.ХХХ Х |
Кліматичне вироблення (УХЛ, О) і категорія розміщення (4) за ГОСТом 15150 |
Вказівки щодо застосування
Пневмоблоки працюють на стиснутому повітрі, що має клас забрудненості, не грубіший 10 за ГОСТ17433-80, що містить розпилену олію в'язкістю 10-35 мм 2/с (сСт) за температури 50 °C з концентрацією з розрахунку 2-4 краплі на 1 м3 повітря, наведеного до нормальним умовам.

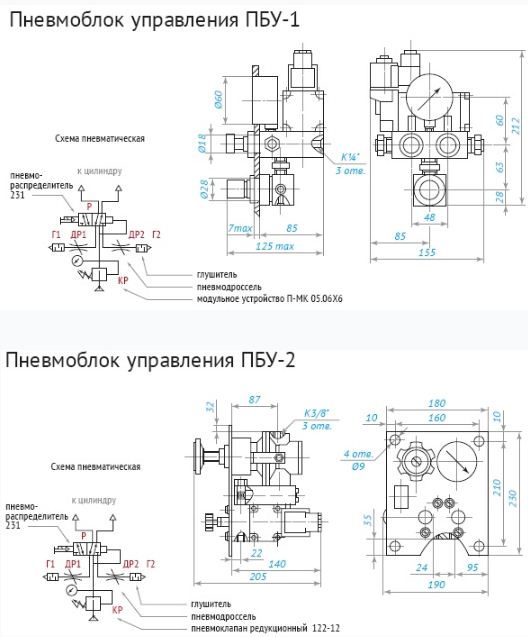

Габаритні та приєднувальні розміри пневмоблоків ПБУ
Блок керування ПБУ 1
|
|
Основні параметри пневмоблока ПБУ1 УХЛ4: |

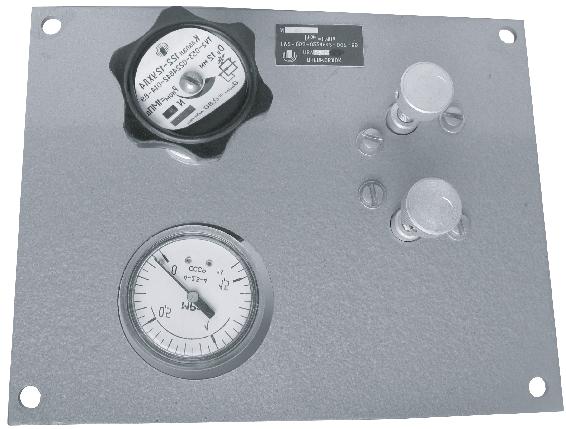

Блок керування ПБУ 2
|
|
Основні параметри пневмоблока ПБУ2 УХЛ4: |

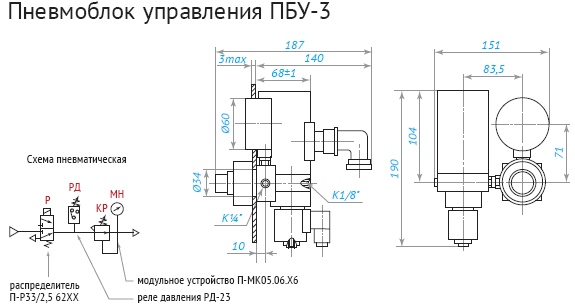

Блок керування ПБУ 3
|
|
Основні параметри пневмоблока ПБУ3 УХЛ4: |
Приклад записування позначається під час замовлення пневмоблока ПБУ1 для роботи на постійному струмі з електричною напругою 24 В, кліматичного виконання УХЛ, категорії розміщення 4:
Пневмоблок ПБУ1.12УХЛ4 ТУ2-053-0224842-007-89.
- Ціна: від 1 000 ₴
