ЕТМ 132-2А. Муфта електромагнітна ЕТМ, ЕТМ 132 2А
ЕТМ 132-2А. Муфта електромагнітна ЕТМ, ЕТМ 132 2АВ наявності
від 100 ₴
+380 (67) 256-62-52
Відділ продажів
  • +380 (93) 845-70-32
    Відділ продажів
+380 (67) 256-62-52
Відділ продажів
  • +380 (93) 845-70-32
    Відділ продажів
Законом не передбачено повернення та обмін даного товару належної якості

Електромагнітні муфти ЕТМ 132-2А контактні

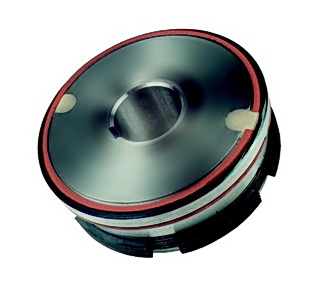

Электромуфты ЭТМ-052, ЭТМ-062, ЭТМ-072, ЭТМ-082, ЭТМ-092, ЭТМ-102, ЭТМ-112, ЭТМ-122, ЭТМ-132, ЭТМ-152 контактные с магнитопроводящими дисками
Муфта електромагнітна контактна ЕТМ-052 (062.072.082.092.102.102.112.122.132.142.152)

     Муфти електромагнітніЕТМ, ЕТМ 132,  ЕТМ-132, ЕТМ132 — 2А, А2 мають "жорстку" хвилю на зовнішніх дисках і спіральні оливорозподільні канавки на фрикційних поверхнях, що забезпечують швидке та чітке розчеплення дисків під час вимкнення муфти, малу величину залишкових моментів і високі значення обертального (динамічного) моменту у разі механічних перехідних процесів (розганяння, гальмування, реверсування навантаження).

     Залишковий момент спокою ("момент зриву") становить 1—1,5% від передаваного, залишкового моменту обертання 0,2—0,5% (менші значення належать до великих муфтів).

     Обертальний момент становить понад 60% від номінального моменту.

     Конструкція гальмівних муфт ЕТМ...6 вирізняється поліпшеним саморозмагнічуванням, малим моментом інерції ведому частини (внутрішні диски та втулка), підвищеною швидкодією й малою температурою перегрівання.

  Завдяки зазначеним властивостям муфты серії ЭТМ 052(062,072,082,092,102,112,122,132,142,152)-1Н(2Н,3Н,1А,2А,3А) забезпечують швидкий розгін (реверс) механізмів під навантаженням, інтенсивне гальмування, чітке перемикання передач, малі втрати на холостому ходу та за правильного вибору та монтажу вирізняються довговічністю й надійністю в роботі.

    На замовлення за окрему плату постачаються запчастини:

     - фрикційні диски внутрішні ЕТМ...-2-10;
     - фрикційні диски зовнішні ЕТМ...-2-11;
     - щіткотримачі ЕМЩ2;
     - щітки в складанні Щ2-0-02.

     Технічні характеристики муфт ЕТМ змінюються в процесі експлуатації внаслідок зношування деталей, головний спосіб унаслідок приробляння та подальшого зносу фрикційних дисків, а також залежать від температури самої муфти та оливи. Тому параметри нової муфти призначаються в певному запасі, що враховує можливу зміну їх як у процесі зношування, так і внаслідок впливу теплового режиму муфти, а також цілого ряду інших експлуатаційних чинників.
     ШВИДКЕТЬ ПАСПОРТ  Муфта електромагнітна ЕТМ

Технічні характеристики муфт ЕТМ

Электромуфта Номінальний перенесений момент, kgf•m Номінальна напруга, V Сила струму, А (правильна), для муфт Гранична частота обертання муфт, min-1 (розрахункова)
контактних і гальмівних безконтактних контактних безконтактних і гальмівних
ЕТМ 052 1,6 24 0,60 0,80 5000 7000
ЕТМ 062 2,5 0,70 0,85 4500 6000
ЕТМ 072 4,0 0,85 1,20 4000 5000
ЕТМ 082 6,3 1,10 1,30 3500 4500
ЕТМ 092 10,0 1,40 1,20 3000 4000
ЕТМ 102 16,0 1,50 1,70 2800 3600
ЕТМ 112 25,0 1,70 1,80 2500 3300
ЕТМ 122 40,0 1,90 2,90 2200 3000
ЕТМ 132 63,0 2,50 3,50 2000 2900
ЕТМ 142 100,0 3,20 4,70 1800 2700
ЕТМ 152 160,0 4,00 6,00 1600 2500

Розміри посадкових отворів електромуфт ЕТМ

Габарит УКР./ПНР Розміри, мм
Шліцьовий посадковий отвір за ГОСТом 1139-58 Гладкий посадковий отвір
1й ряд 2й ряд 3й ряд 1й ряд 2й ряд 3й ряд
d b d+t1 d b d+t1 d b d+t1
05 D6*18/21*22/25A3*U4 -- -- 20/ 22 4/ 5 21,8/ 24,3 18/ 20 5/ 6 20,3/ 22,8 16/ 18 5/ 5 18,3/ 20,3
06 D6*21*25A3*U4 D6*18*22A3*U4 -- 22 5 24,3 20 6 22,8 18 5 20,3
07 D6*26*30A3*U4 D6*21*25A3*U4 D6*18*22A3*U4 25 6 27,8 22 6 24,8 20 6 22,8
08 D6*28*34A3*U4 D6*26*30A3*U4 D6*21*25A3*U4 30 8 33,3 25 8 28,3 22 6 24,8
09 D8*36*40A3*U4 D6*28*34A3*U4 D6*26*30A3*U4 35 10 38,3 30 8 33,3 25 8 28,3
10 D8*42*46A3*U4 D8*36*40A3*U4 D6*28*34A3*U4 40 12 43,4 35 10 38,3 30 8 33,3
11 D8*46*54A3*U4 D8*42*46A3*U4 D8*36*40A3*U4 50 14 53,8 40 12 43,3 35 10 38,3
12 D8*56*65A3*U4 D8*46*54A3*U4 D8*42*46A3*U4 60 14 63,8 50 14 53,8 40 12 43,3
13 D8*62*72A3*U4 D10*72*82A3*U4 D8*56*65A3*U4 D8*62*72A3*U4 D8*46*54A3*U4 D8*56*65A3*U4 70 80 14 16 73,8 84,3 60 70 18 16 64,4 74,9 50 60 14 14 53,8 64,4
14 D10*72*82A3*U4 D10*82*92A3*U4   D8*62*72A3*U4 D10*72*82A3*U4 D8*56*65A3*U4 D8*62*72A3*U4 80 90 16 18 84,3 94,4 70 80 20 18 74,9 85,4 60 70 18 16 64,4 74,9
15 D10*82*92A3*U4 D10*72*82A3*U4 D8*62*72A3*U4 90 18 94,4 80 22 85,4 70 20 74,9

Структура умовного позначення муфт ЕТМ

ЕТМ   09   4 - 0   Н 5 УХЛ4

Кліматичне вироблення й категорія розміщення
