Насос пластинчастий Г12-25М
від 100 ₴
Показати оптові ціниМінімальна сума замовлення на сайті — 300 грн
- В наявності
- Оптом і в роздріб
- Код: г12
- +380 (93) 845-70-32Відділ продажів

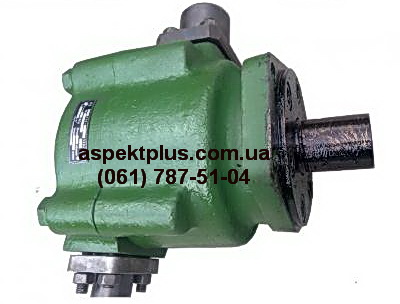

Насоси пластинчасті Г12-25М
|

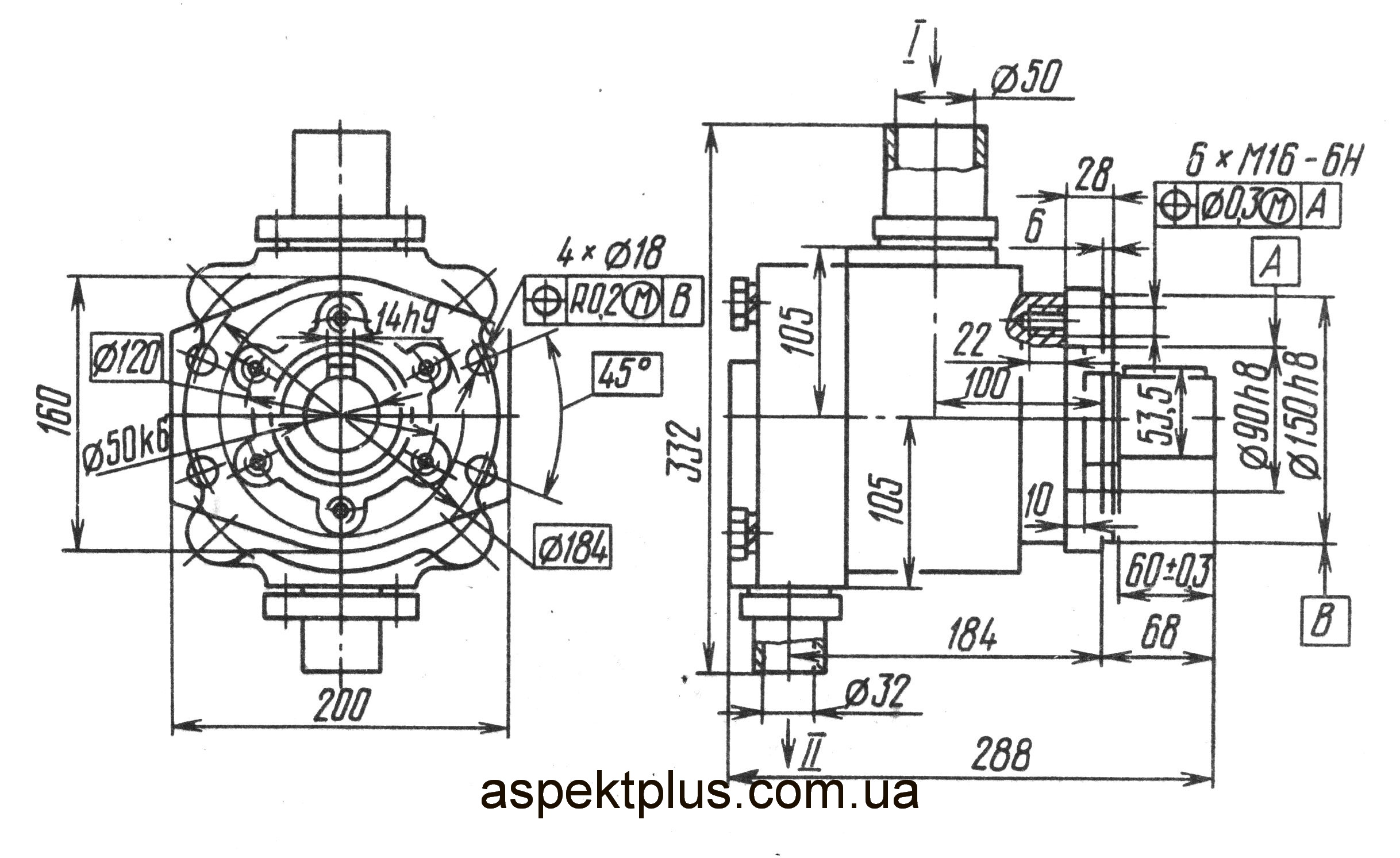

Насоси пластинчасті (лопатеві) Г12 25М, Г12-25 УХЛ4 забезпечують нерегульований за величиною потік робочої рідини в гідравлічних приводах металорізальних верстатів та інших гідрофікованих машин Насоси Г12-25(26)А(М) конструктивно та за принципом дії не відрізняються від насосів Г12-2 габариту 2 (Г12-24(25)А(М)), але для забезпечення необхідної продуктивності мають більший за габаритами корпус, а відповідно і масу (36 кг). Розміри насосів Г12-25, Г12-26 (трітий габарит)
|
||||
Основні параметри насосів Г12-26, Г12-25
| Найменування, що діє | Номінальний тиск на виході, МПа | Номінальне подавання, л/хв | Номінальний робочий об'єм, см3 | Номінальна частота обертання, об/хв | Номінальна потужність приводу, кВт | Маса, кг |
| Насос Г12-25М | 6,3 | 140 | 160 | 960 | 17,3 | 36,0 |
| Насос Г12-26АМ | 200 | 224 | 24,2 |

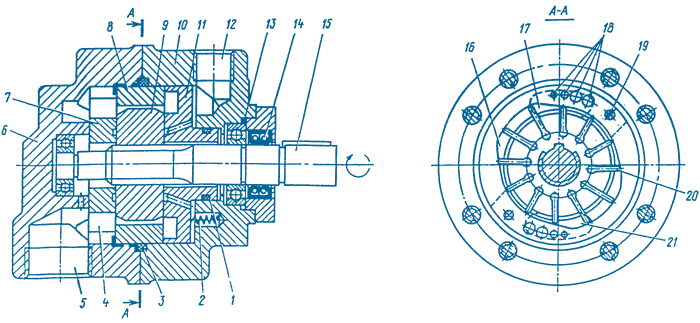

Пристрій і принцип дії насосів Г12-2
У корпусі 1 і кришці 2 встановлений робочий комплект, що складається зі статора 3, ротора 4, пластини 5, диска з шийкою 6, диска плоского 7. Вал 8 вільно обертається в підшипнику кочення 9. У кришці розміщений всмоктувальний отвір Б, у корпусі — нагнітальний В. Двопотоковий насос об'єднує два однопотокових насоси. У корпусних деталях встановлені робочі комплекти двох однопотокових насосів. Двопотоковий насос має загальний всмоктувальний отвір. Нагнітання відбувається двома незалежними потоками. Принцип дії однопотокових і двопотокових насосів однаковий. Під час обертання вала пластини переміщаються в пазах ротора відповідно до профілів внутрішньої поверхні статора. Камера Г (між пластинами, статором і ротором) під час з'єднання з каналами всмоктування збільшує свій об'єм і заповнюється робочою рідиною, що надходить із магістралі всмоктування, а під час з'єднання з каналами нагнітання зменшує свій об'єм, витісняючи робочу рідину в магістраль нагнітання. Насос встановлюється в будь-якому положенні. З'єднання вала насоса з приводним валом виконувати за допомогою пружної (еластичної) муфти. Допуск смоктання осій валів 0,1 мм у діаметральному вираженні. Напрямок обертання вала має відповідати стрілці, розташованій на табличці. Передавання на вал радіальних і осьових навантажень із боку привода не допускається. Для захисту насоса та гідросистеми від перевантажень необхідно встановити запобіжний клапан, настроювання якого не має перевищувати номінального тиску на виході, а витрата клапана має бути не менш подавання насоса. Бак має відповідати вимогам ГОСТ 16770-86. Об'єм бака має бути не менш ніж двохвилинний подавання насоса. Всмоктувальний і зливний трубопроводи мають бути занурені в бак на глибину приблизно двох діаметрів труби від дна. Трубопроводи мають бути з плавними вигинами, ретельно очищені, мати надійне ущільнення в місці приєднання до насоса, що виключає можливість підсмоктування повітря. Всмоктувальний трубопровід має бути за можливістю коротким із мінімальною кількістю вигинів. Діаметр отвору всмоктувального трубопроводу, його довжина та додаткові з'єднання мають вибиратися з умов, що швидкість робочої рідини не має перевищувати 1,5 м/с і абсолютний тиск на вході в насос має бути -0,08...0,12 МПа (0,8... 1,2 кгс/см2). На всмоктувальному трубопроводі допускається встановлювати фільтр з індикатором забрудненості за умови, що абсолютний тиск на вході в насос не менш ніж 0,08 МПа.
Структура умовного позначення насосів Г12-2
| 5 | Г12-2 | 4А | М | УХЛ4 | |||||
|
УХЛ4 = кліматичне виконання й категорія розміщення.
|
|||||||||
|
М = виготовлення (модернізований).
|
|||||||||
|
5, 6А = подавання насоса (див. таблицю 2 вище).
|
|||||||||
|
Г12-2 = серія насосів пластинчастих.
|
|||||||||
|
5, 8, 12, 18, 25, 35 = пластинчастий насос двопоточний (см. насоси двопотокові).
|
|||||||||
Насос пластинчастий Г12-26АМ
|
|
Основні параметри насоса лопатного Г12-26, Г 12-26 АМ УХЛ4: |
Насос пластинчастий Г12-25М
|
|
Основні параметри насоса лопатного Г12-25, Г 12-25 М УХЛ4: |
Пластинчатые насосы 5Г12-25(26)АМ, 8Г12-25(26)АМ, 12Г12-25(26)АМ, 18Г12-25(26)АМ, 25Г12-25(26)АМ, 35Г12-25(26)АМ
|
|
Насоси 5Г12 25М, 5Г12 26АМ, 8Г12 25М, 8Г12 26АМ, 12Г12 25М, 12Г12 26АМ, 18Г12 25М, 18Г12 26АМ, 25Г12 25М, 25Г12 26АМ, 35Г12 25М, 35Г12 26АМ УХЛ4 габариту 3+1 пластинчасті двопотокові нерегульовані з постійним напрямком потоку оливи призначені для подавання під тиском чистої мінеральної оливи в гідросистеми верстатів та інших машин. Двопотокові насоси 5Г12-25, 5Г12-26, 8Г12-25, 8Г12-26, 12Г12-25, 12Г12-26, 18Г12-25, 18Г12-26, 25Г12-25, 25Г12-26, 35Г12-25, 35Г12-26 призначені для подавання під тиском мінеральної оливи двома незалежними потоками. Насоси Г12 працюють на чистих мінеральних оливах в'язкістю від 17 до 400 сСт за температури оливи від +10 до +50 °C за температури довкілля від 0 до +40 °C. Олія, що надходить у насос, має бути відфільтровано від частинок розмірами більш ніж 0,025 мм. Напрямок обертання валу насоса 5,8,12,18,25,35Г12-25(26)А(М) - праве. За особливим замовленням насоси можуть виготовлятися з лівим напрямком обертання вала. У замовленні треба вказати типорозмір насоса та напрямок обертання вала. Наприклад,
для насоса правого обертання — 5Г12-26АМ, для насоса лівого обертання — 5Г12-25М Л. |
.jpg)
Характеристики насосов 5Г12-25, 5Г12-26, 8Г12-25, 8Г12-26, 12Г12-25, 12Г12-26, 18Г12-25, 18Г12-26, 25Г12-25, 25Г12-26, 35Г12-25, 35Г12-26
|
Найменування насоса
|
Подавання насоса, л/хв
|
Габарит
|
Маса, кг |
|
Насос 5Г12 - 25М
|
140/5
|
3+1
|
50
|
|
140/8
|
3+1
|
50
|
|
|
Насос 12Г12 - 25М
|
140/12
|
3+1
|
50
|
|
Насос 18Г12 - 25М
|
140/18
|
3+1
|
50
|
|
Насос 25Г12 - 25М
|
140/25
|
3+1
|
50
|
|
Насос 35Г12 - 25М
|
140/35
|
3+1
|
50
|
|
Насос 5Г12 - 26АМ
|
200/5
|
3+1
|
50
|
|
Насос 8Г12 - 26АМ
|
200/8
|
3+1
|
50
|
|
Насос 12Г12 - 26АМ
|
200/12
|
3+1
|
50
|
|
Насос 18Г12 - 26АМ
|
200/18
|
3+1
|
50
|
|
Насос 25Г12 - 26АМ
|
200/25
|
3+1
|
50
|
|
Насос 35Г12 - 26АМ
|
200/35
|
3+1
|
50
|
Пристрій і принцип дії насосів Г12 (габарит 3+1)
У корпусі 1 і кришці 2 встановлений робочий комплект, що складається зі статора 3, ротора 4, пластини 5, диска з шийкою 6, диска плоского 7. Вал 8 вільно обертається в підшипнику кочення. У кришці розміщений всмоктувальний отвір Б, у корпусі — нагнітальний В. Двопотоковий насос об'єднує два однопотокових насоси. У корпусних деталях встановлені робочі комплекти двох однопотокових насосів. Двопотоковий насос має загальний всмоктувальний отвір. Нагнітання відбувається двома незалежними потоками. Принцип дії однопотокових і двопотокових насосів однаковий. Під час обертання вала пластини переміщаються в пазах ротора відповідно до профілів внутрішньої поверхні статора. Камера Г (між пластинами, статором і ротором) під час з'єднання з каналами всмоктування збільшує свій об'єм і заповнюється робочою рідиною, що надходить із магістралі всмоктування, а під час з'єднання з каналами нагнітання зменшує свій об'єм, витісняючи робочу рідину в магістраль нагнітання. Насос встановлюється в будь-якому положенні.
З'єднання вала насоса з приводним валом виконувати за допомогою пружної (еластичної) муфти. Допуск смоктання осій валів 0,1 мм у діаметральному вираженні. Напрямок обертання вала має відповідати стрілці, розташованій на табличці. Передавання на вал радіальних і осьових навантажень із боку привода не допускається. Для захисту насоса та гідросистеми від перевантажень необхідно встановити запобіжний клапан, настроювання якого не має перевищувати номінального тиску на виході, а витрата клапана має бути не менш подавання насоса. Бак має відповідати вимогам ГОСТ 16770-86. Об'єм бака має бути не менш ніж двохвилинний подавання насоса. Всмоктувальний і зливний трубопроводи мають бути занурені в бак на глибину приблизно двох діаметрів труби від дна. Трубопроводи мають бути з плавними вигинами, ретельно очищені, мати надійне ущільнення в місці приєднання до насоса, що виключає можливість підсмоктування повітря.
Всмоктувальний трубопровід має бути за можливістю коротким із мінімальною кількістю вигинів. Діаметр отвору всмоктувального трубопроводу, його довжина та додаткові з'єднання мають вибиратися з умов, що швидкість робочої рідини не має перевищувати 1,5 м/с і абсолютний тиск на вході в насос має бути -0,08...0,12 МПа (0,8... 1,2 кгс/см2). На всмоктувальному трубопроводі допускається встановлювати фільтр з індикатором забрудненості за умови, що абсолютний тиск на вході в насос не менш ніж 0,08 МПа.
Розміри насосів Г12-2 (габарит 3+1)
Структура умовного позначення насосів 5,8,12,18,25,35 Г12-25(26)М
|
||||||||||||||||||||||||||||||||||||||||||||||||

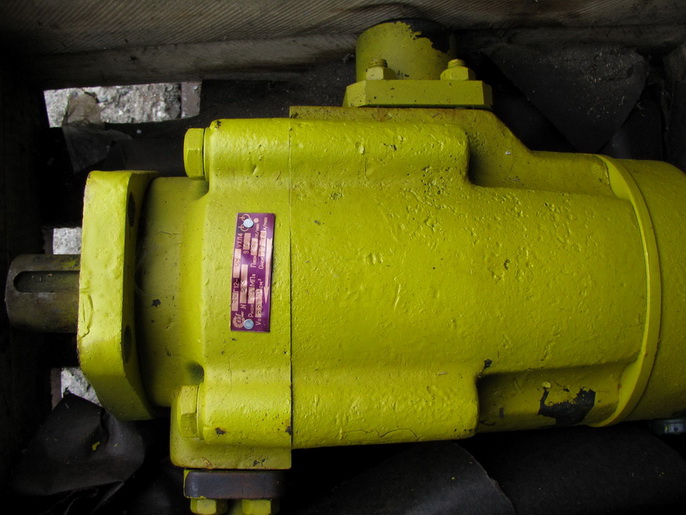

Насос пластинчастий 5Г12-26АМ
|
|
Основні параметри насоса 5Г12-26А, 5 Г12-26 АМ УХЛ4: |
Насос пластинчастий 18Г12-26АМ
| Основні | |
|---|---|
| Виробник | Ама |
