Клапани запобіжні М-ПКП 10-10-2-11, 10-100-2-11 стикового, тубного та фланцевого монтажу застосовуються для запобігання гідросистему від перевантаження у разі підвищення тиску, підтримання встановленої величини тиску та дистанційного розвантаження гідравлічних систем. Сфера застосування: гідроприводи пресів, верстатів, ливарних і литтявих машин, мобільної техніки та іншого гідрофільованого обладнання.

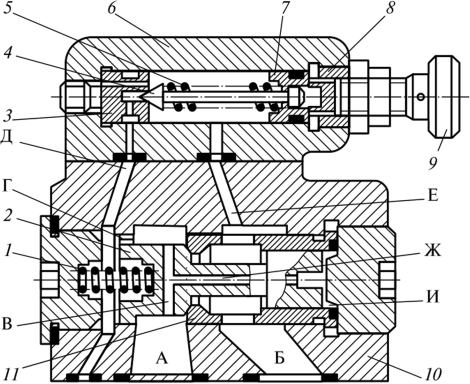

     Запобіжні клапани тиску непрямої дії МКП є стикового, трубного та фланцевого монтажу. На малюнку нижче показана конструкція запобіжного клапана тиску непрямої дії М-ПКП стикового монтажу.
     Клапан МКП (МПКП) складається з таких основних деталей і вузлів: корпусу 1, клапана 8, розміщеного в гільзі 10, пружини 9 і допоміжного клапана 3, а у виконанні з електрокеруванням вони додатково комплектуються електромагнітним пілотом ВЕ6, що встановлюється на клапані 3. Робоча рідина з напірної лінії надходить до отвору Р корпусу та відводиться в зливну лінію через отвір Т. Отвір Р через малий отвір 11 в клапані 8 з'єднаний із надклапанною порожниною 2, звідки робоча рідина через клапан 3 може надходити в отвір Т каналом 7.
     Якщо тиск у гідравлічній системі не перевищує тиску настроювання клапана 3 (регулюється гвинтом 6, що стискає пружину 5), останній закритий, тиску в торцевих порожнинах клапана 8 однакові, і він притискає пружиною 9 до конусного сідла гільзи 10, роз'єднуючи отвори Р і Т. Коли сила від тиску робочої рідини на конус 4 допоміжного клапана перевищує зусилля його пружини, конус відходить від сідла, і рідина в невеликій кількості з отвору Р через малий отвір 11, допоміжний клапан і канал 7 проходить в отвір Т.

     Через падіння тиску в отворі 11 тиск у надклапанній порожнині 2 зменшується, і клапан під дією тиску в отворі Р підіймається вгору, стискаючи пружину 9 і з'єднуючи отвори Р і Т. Переміщення клапана вгору відбувається доти, поки сила від тиску в отворі Р не компенсує силу від тиску в порожнині 2 і силу пружини 9, після чого тиск у отворі Р (в напірній лінії гідравлічної системи) автоматично підтримується постійним у широкому діапазоні витрат робочої рідини через клапан.
     У разі, якщо отвір Х з'єднати з лінією зливу, тиск у порожнині 2 впаде, і клапан 8 під дією невеликого тиску (приблизно 0,3 МПа) у отворі P підніметься, стискаючи порівняно слабку пружину 9 і з'єднуючи отвори Р і Т (режим розвантаження). У гідроклапанах МКПВ з електрокеруванням розвантаження здійснюється у разі вимкненого (нормально відкрите виконання) або ввімкненого (нормально закритого виконання) електромагнітного пілота.

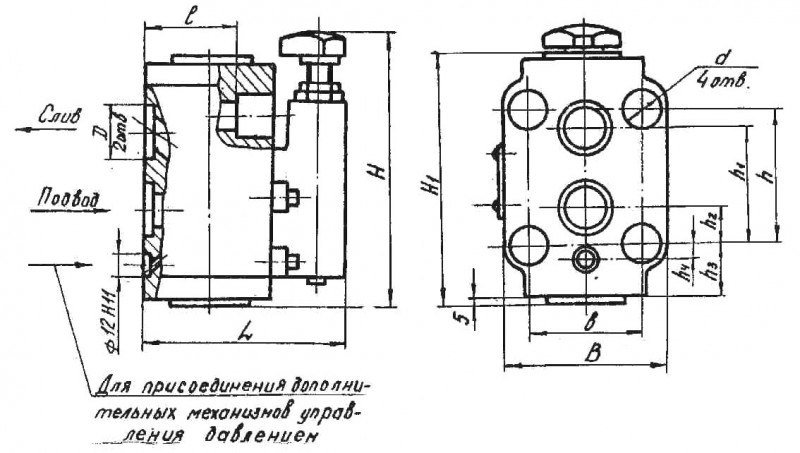

   Основні параметри гідроклапана запобіжного стикового монтажу   МКП 10-200-2-11:

- умовний прохід — 10 мм;
- номінальний тиск — 20 МПа;
- приєднання до гідросистеми — стикове;
- керування — ручне;

- маса — не більш ніж 3 кг.

   Основні параметри клапана запобіжного трубного монтажу   МКП 20-200-1-11:

- умовний прохід — 20 мм;
- номінальний тиск — 20 МПа;
- приєднання до гідросистеми — трубне;
- керування — ручне;

- маса — не більш ніж 4 кг.

   Основні параметри гідроклапана запобіжного стикового монтажу   МКП 32-200-2-11:
- умовний прохід — 32 мм;
- номінальний тиск — 20 МПа;
- приєднання до гідросистеми — стикове;
- керування — ручне;

- маса — не більш ніж 7 кг.
