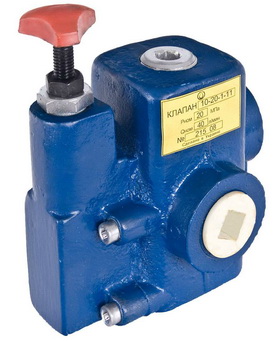

Гідроклапани запобіжні МКП 10-20-1-11
|
Гідроклапани запобіжні М-КП М-ПКП МКП МПП МПКП 10-20-1-11, 10 20 1 11, 10-200-1-11 Ду = 10 мм застосовуються для підтримки встановленого тиску, запобігання перевиуванню тиску та розвантаження від тиску гідравлічних систем мобільної техніки та іншого гідравлічного обладнання. Гідроклапани запобіжні 10-...-...-11 виготовляються за типом приєднання двох видів: стикові (10-...-2-11) і нарізні (10-...-1-11). Клапани постачаються в комплекті з паспортом на виріб і кільцями ущільнювачів, які використовуються для під'єднання клапана до гідроліній обладнання. |
Основні характеристики гідроклапанів запобіжних М-КП-10
| Параметри | КП 10-10-1-11У | КП 10-20-1-11У | КП 10-32-1-11У | КП 10-10-2-11У | КП 10-20-2-11У | КП 10-32-2-11У |
| Умовний прохід, мм | 10 | |||||
| Виконування за номінальним тиском настроювання, МПа | 10 | 20 | 32 | 10 | 20 | 32 |
| Виготовлення після приєднання | Нарізне | Стиркове | ||||
| Тиск настроювання номінальний/ максимальний/ мінімальний, МПа | 10 / 12,5 / 0,3 | 20 / 25 / 1 | 32 / 40 / 1,6 | 10 / 12,5 / 0,3 | 20 / 25 / 1 | 32 / 40 / 1,6 |
| Витрата рідини номінальна/ максимальна/ мінімальна, л/хв | 40 / 60 / 5 | 40 / 60 / 5 | ||||
| Діапазон регулювання тиску, МПа | 1...32 | |||||
| Маса клапана, кг | 2,5 | 2,5 | ||||
Конструкція запобіжного клапана непрямої дії МКП 10
Умовне позначення клапанів запобіжних М-КП-10
| 10 | - | 20 | - | 1 | - | 11У | УХЛ4 | ||
|
Кліматичної роботи апарата: УХЛ4, ХЛ1, О4 |
|||||||||
 |
|||||||||
|
За типом керування: 11 - з ручним керуванням |
|||||||||
|
|||||||||
|
Виготовлення після приєднання: 1 - нарізне з метричною різзю, 2- стикове |
|||||||||
|
|||||||||
|
Виконування за номінальним тиском: 10 - 10 МПа, 20 - 20 МПа, 32 — 32 МПа |
|||||||||
|
|||||||||
|
Виконання за умовним проходом: 10 - Ду=10 мм |
|||||||||

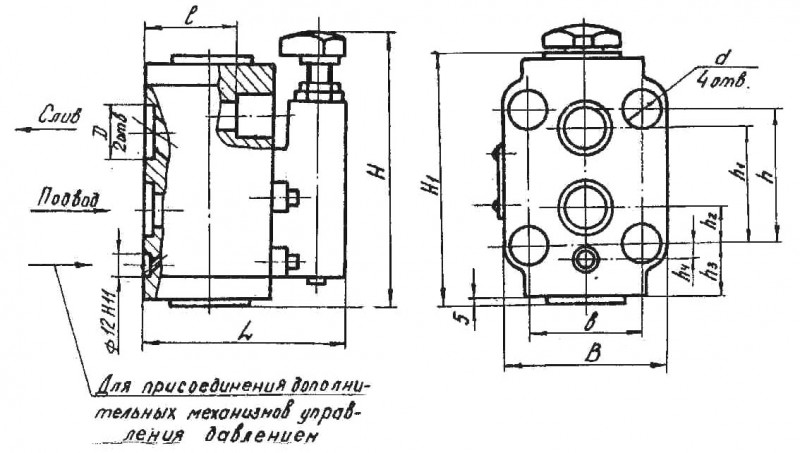

Габаритні та приєднувальні розміри клапанів 10-10-2-11, 10-20-2-11, 10-32-2-11
(стикове вироблення)
|
|
Гідросхема КП 10-...-2-11
|
Габаритні та приєднувальні розміри клапанів 10-10-1-11, 10-20-1-11, 10-32-1
(нарізне виготовлення М27х1,5)
|
|
Гідросхема КП 10-...-1-11
|
Гідроклапан запобіжний 10-10-1-11
|
|
Основні параметри клапана запобіжного трубного монтажу М-КП М-ПКП 10-10-1-11, 10-100-1-11 УХЛ4: - маса — не більш ніж 2,5 кг. |

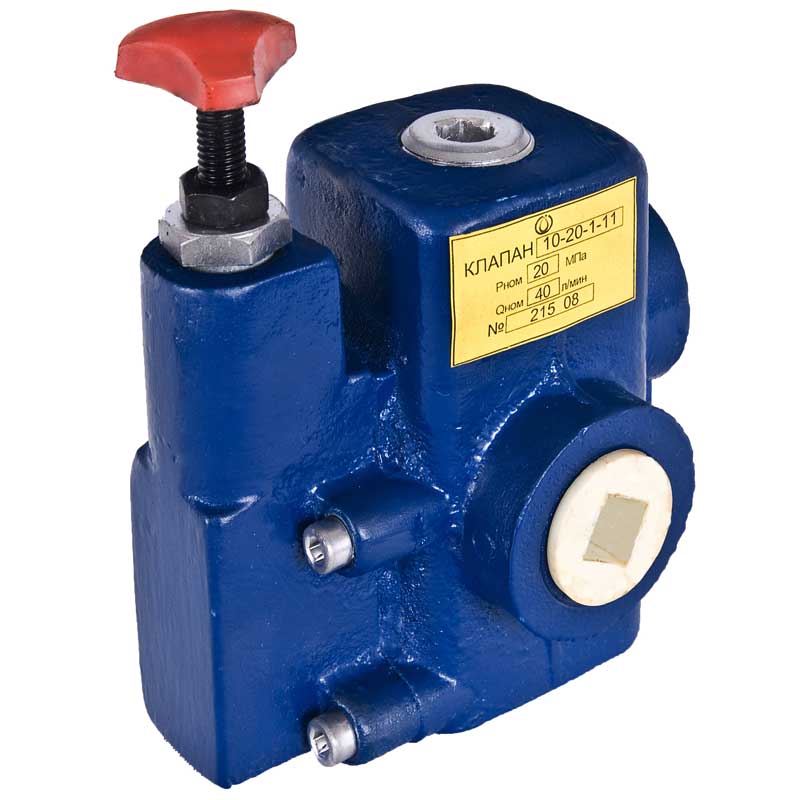

Гідроклапан запобіжний 10-20-1-11
|
|
Основні параметри клапана запобіжного трубного монтажу М-КП М-ПКП 10-20-1-11, 10-200-1-11 УХЛ4: - маса — не більш ніж 2,5 кг. |
Гідроклапан запобіжний 10-32-1-11
|
|
Основні параметри клапана запобіжного трубного монтажу М-КП М-ПКП 10-32-1-11, 10-320-1-11 УХЛ4: - маса — не більш ніж 2,5 кг. |

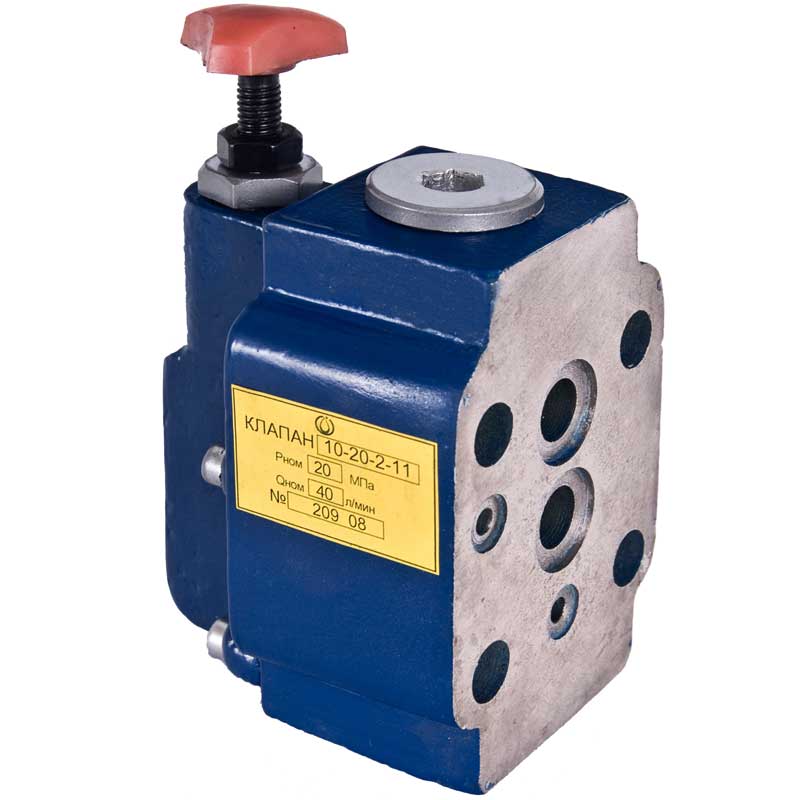

Гідроклапан запобіжний 10-10-2-11
|
|
Основні параметри клапана запобіжного стикового монтажу М-КП М-ПКП 10-10-2-11, 10-100-2-11 УХЛ4: - маса — не більш ніж 2,5 кг. |
Гідроклапан запобіжний 10-20-2-11
|
|
Основні параметри клапана запобіжного стикового монтажу М-КП М-ПКП 10-20-2-11, 10-200-2-11 УХЛ4: - маса — не більш ніж 2,5 кг. |
Гідроклапан запобіжний 10-32-2-11
|
|
Основні параметри клапана запобіжного стикового монтажу М-КП М-ПКП 10-32-2-11, 10-320-2-11 УХЛ4: - маса — не більш ніж 2,5 кг. |
Можливі варіанти маркування клапанів МКП:
Клапан МКП М-КП 20-10-1-11, 20-20-1-11, 20-32-1-11, 20-10-133, 20-10-131, 20-10-1-132, 20-20-1-133, 20-20-131, 20-20-132, 20-32-132, 20-32-133, 20-32-131-131, 20-32-132-1 20-32-2-133, 20-32-2-131, 20-32-2-132.
