Гальмівні колодкові ТКГ-160

     Гальма ТКГ 160 УХЛ4 призначені для зупинки та утримання валів механізмів (переважно підіймально — транспортних машин) у загальмованому стані під час непрацювального приводу.

Гальмівні колодкові ТКГ-160 (200,300) комплектуються електрогідроштовхачами ТЕ-30, ТЕ-50, ТЕ-80.

Гальмівки ТКГ300, ТКГ200, ТКГ160 встановлюються у вертикальному положенні (з горизонтальним розташуванням осі гальмівного шківа) на механізмах, що працюють у пожежовибухобезпечному середовищі. Під час встановлення на механізмах, що працюють на відкритому повітрі, гальма мають бути захищені кожухом від потрапляння атмосферних опадів і дії сонячної радіації.

1. Основні технічні дані та характеристики.

Умови застосування:

— кліматичне виконання гальм У, категорія розміщення 2 за ГОСТом 15150-69.

- гальма можуть експлуатуватися в таких умовах:

- температура навколишнього повітря від -40 до +40 °C;

- відносна вологість повітря 80% за 20 0 °C;

— довкілля не має містити парів або газів, що руйнують метал і гуму.

Технічні характеристики гальм ТКГ

Технічні характеристики та принцип роботи ТКГ

     Гальмо колодкове складається зі штовхача електрогідравлічного — 1 та механічної частини. Механічна частина містить у собі: основа — 10; пружина — 3; система важелів: стійки — 4 і 6, важіль — 2; колодки — 9; шток — 5; регулювальні гвинти колодок — 7; регулювальні гвинти гальма — 8.
         У разі непрацювального штовхача система загальмована, під дією пружини — 3 відрегульованої згідно з розрахунковим гальмівним моментом, колодки утримують гальмівний шків у нерухомому стані. Під час увімкнення електрогідравлічного штовхача важіль — 2 підіймається у верхнє положення. Дія пружини долається, стійки — 4 і 6 ламаються. Хід важільної системи обмежений упорами, які регулюються гвинтами — 8. Колодки відходять від гальмівного шківа на величину S — система розгаджена. Час розтормажування, а також кінцеве верхнє положення важеля — 2 визначається параметрами штовхача електрогідравлічного, встановленого на гальмо колодковому. Після вимкнення електрогідроштовхача під дією пружини — 3 важільна система — 2, 4, 6 повертається у свій початковий стан. Колодки загальмовують гальмівний шків, система загальмована. Для правильного прилягання колодок до гальмівного шківа використовуються регулювальні гвинти — 7.

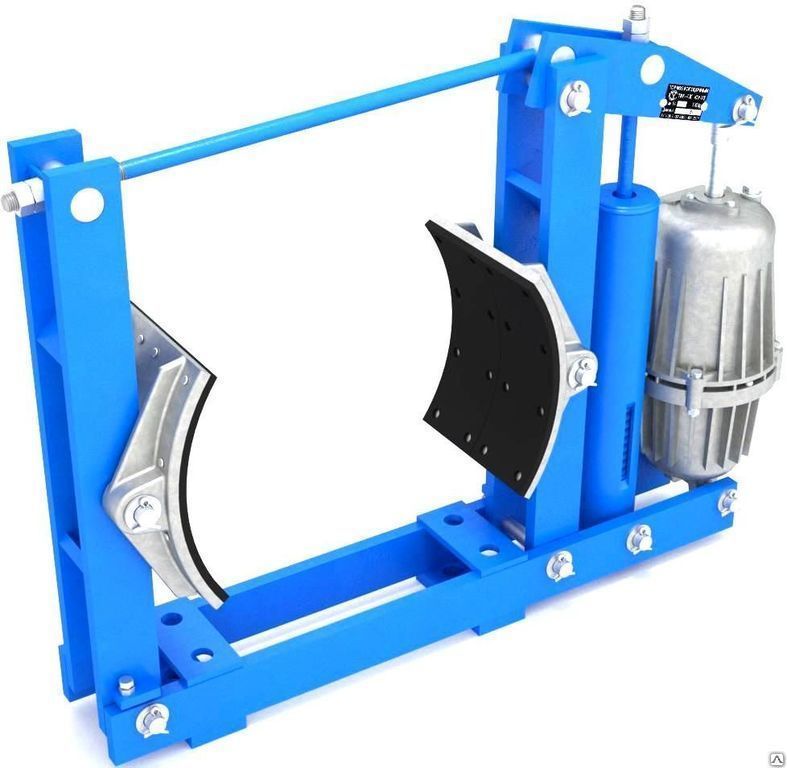

Гальмо колодкове ТКГ 160

Гальмо колодкове ТКГ 200

Гальмо колодкове ТКГ 300

      Для замовлення гальма колодкового Ви можете зв'язатися з нами за телефонами, зазначеними в лівому верхньому кутку сторінки, або надіслати запит на 1aspekt2000@gmail.com.

      У замовленні необхідно правильно вказувати маркування гальма колодкового ТКГ:
Гальмо колодкове ТКГ160 УХЛ4;
Гальмо колодкове ТКГ200 УХЛ4;
Гальмо колодкове ТКГ300 УХЛ4.
