Насоси мастильні плунжерні многоотводные лубрикатори С18(М), С17(М)-11, 12
|

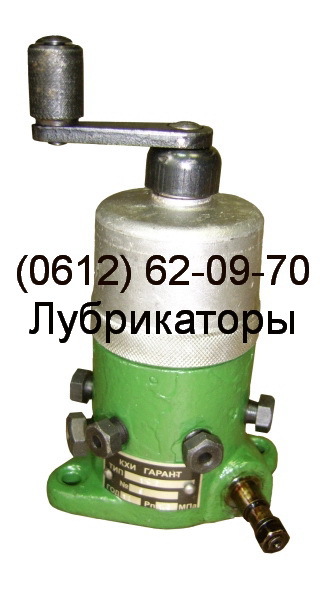

Насос С18М-11
|
Насоси мастильні плунжерні многоотводные (лубрикатори) С18-11 (С18М-11), С18-12 (С18М-12), С17-11 (С17М-11), С17-12 (С17М-12), 206, 212, 112, 106 призначені для подачі мастильного матеріалу до частин, що труться поверхонь з тиском до 1,6 МПа.
Насоси С17, С17М, С18, С18М - 11, 12 працюють на мінеральних маслах в'язкістю 10-400 мм2/с (сСт) при температурі масла і навколишнього середовища від 1°C до 40°С і тонкістю фільтрації 25 мкм.
|
Насос С18М-12
|
Технічні характеристики насосів мастильних С17М, С18М
|
Найменування
|
Аналог
|
Об'єм, см3
|
Подача, л/хв
|
Тиск, Мпа
|
Вага, кг
|
|
С17-11
|
206
|
0,08
|
0,04
|
1,6
|
1,5
|
|
С17-12
|
212
|
0,08
|
0,04
|
1,6
|
1,5
|
|
С18-11
|
106
|
0,08
|
0,04
|
1,6
|
1,5
|
|
С18-12
|
112
|
0,08
|
0,04
|
1,6
|
1,5
|
|
206
|
С17-11
|
0,08
|
0,04
|
1,6
|
1,5
|
|
212
|
С17-12
|
0,08
|
0,04
|
1,6
|
1,5
|
|
106П
|
С18-11
|
0,08
|
0,04
|
1,6
|
1,5
|
|
112П
|
С18-12
|
0,08
|
0,04
|
1,6
|
1,5
|

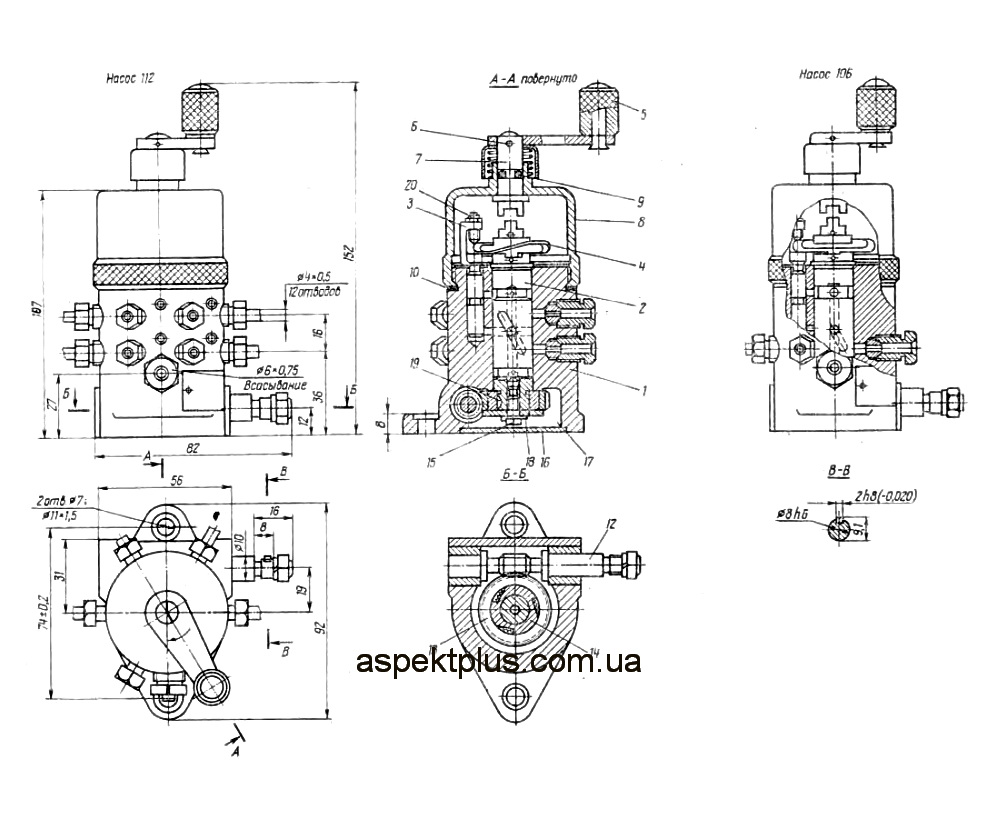

Габаритні і приєднувальні розміри лубрикаторов С18, С17
Таблиця аналогів насосів С17М, С18М
|
Виконання
|
Тип приводу
|
Число відводів
|
Напрямок
обертання
|
Позначення виконання до введення стандарту
|
|
106П
|
Механічний з ручним підкачкою
|
6
|
Праве
|
C18M-11
|
|
106Л
|
Ліве
|
ЛС18М-11
|
|
112П
|
12
|
Праве
|
С18М-12
|
|
112Л
|
Ліве
|
ЛС18М-12
|
|
206
|
Ручний
|
6
|
Будь
|
С17М-11
|
|
212
|
12
|
С17М-12
|

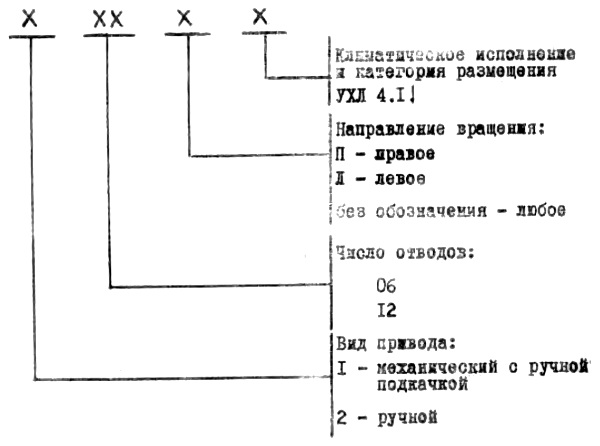

Структура умовного позначення лубрикаторов С17, С18
Насос мастильний С18М-11, С18-11 (106)
 |
Основні параметри насоса мастильного (лубрикатора) С18М-11, С18-11, 106 П,Л:
- кількість відводів -6;
- номінальний тиск 1,6 МПа;
- номінальний витрата робочої рідини 0,04 л/хв;
- маса насоса - не більше 1,3 кг.
|
Приклади умовного позначення насоса при замовленні:
- Насос 106П УХЛ4 ГОСТ 22953-78 - насос з механічним приводом з ручною підкачкою, числом відводів 6, з правим напрямком обертання, призначений для зон з помірним кліматом,категорія розміщення 4.
|
