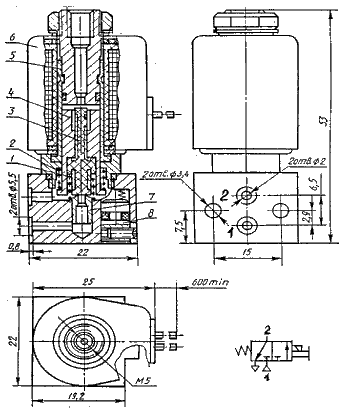

Схема застосування золотника

Принцип роботи

До отвору П (мал. праворуч) приєднують лінію живлення, до отвору 0 — лінію споживача, до отвору А — атмосферну лінію. Під час зневодненої котушки 1 електромагнітний якір-клапан 2 зусиллям пружин 3 притискається до сідла 4, перекриваючи отвір П і з'єднуючи отвір А з 0.
У разі подавання напруги на котушку 1 ущільнення (якорь-клапан 2 (ПЕК3-2,5-200), долаючи зусилля пружин 3, підіймається, перекриває отвір А і з'єднує отвори П і 0. Пневморозподільник П-РЕ може мати спеціальний пристрій 5 для ручного перемикання під час знебарвленої котушки електромагнітного електромагнітного пристрою.
