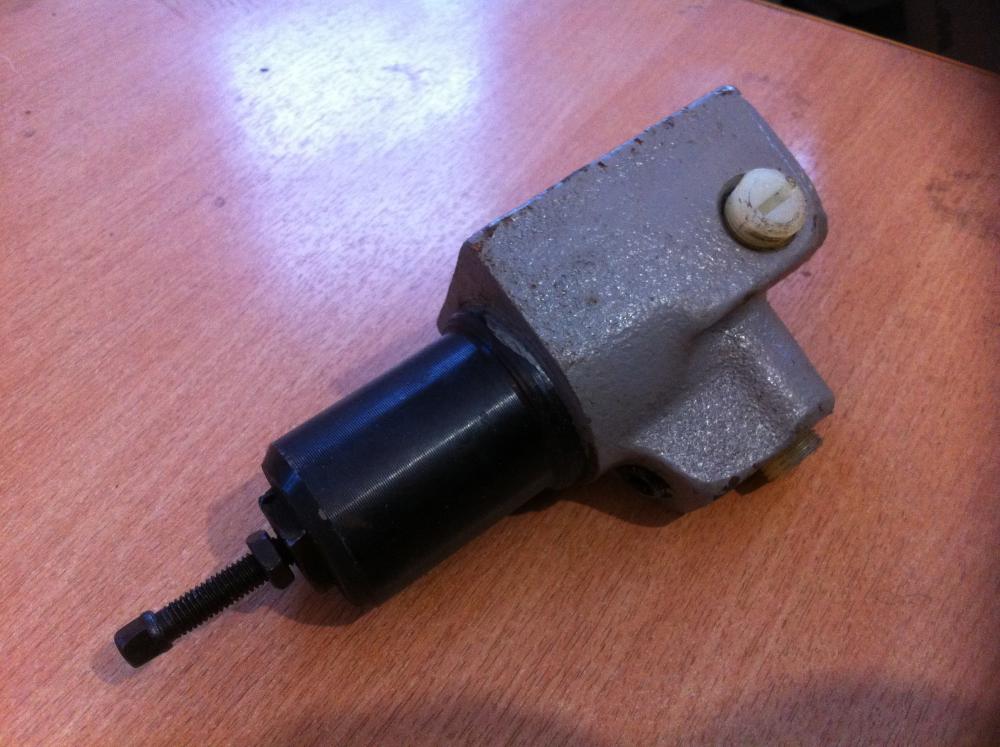

Гідроклапани тиску АГ54-32М
|
|
Гідроклапани тиску (запобіжні) АГ 54-32 М, АГ54-32М, АГ54-32, АГ54 32 М УХЛ4 призначені для використання в гідросистемах як:
-
клапана послідовності для пропускання потоку робочої рідини при досягненні заданої величини тиску, що визначається настроюванням пружини, в цьому потоці або керуючого (дистанційне керування)потоці.
-
запобіжного клапана для запобігання об'ємного гідроприводу від тиску, що перевищує встановлений.
-
переливного клапана для підтримки заданого тиску шляхом безперервного зливу робочої рідини під час роботи.
Клапани Г54(БГ54,ВГ54,ДГ54,АГ54)-32, ПГ54(ПБГ54,ПВГ54,ПДГ54,ПАГ54)-32М мають різьбове і стикове виконання по приєднанню. При різьбовому приєднання отвори корпусу для підключення ліній мають конічну різьбу K3/8". В клапанах стикового приєднання отвори виводяться на стыковую площину і закінчуються цековками під кільця (по ГОСТ 9833-73) для ущільнення стику між апаратом і спеціальними панелями або проміжними плитами в яких нарізана різьба для монтажу штуцерів.
|
Вказівки по експлуатації гідроклапанів (П)Г54-3:
- при зміні в'язкості робочої рідини більш ніж на 20% від початкової зробіть її заміну;
- кількість механічних домішок у маслі в процесі експлуатації не повинно перевищувати 0,005% по масі, а води - 0,05%;
- гідроклапани тиску повинні бути вбудовані в гідросистему так, щоб орган управління апарату був розташований в безпечному місці, зручному для обслуговування;
- труби повинні мати прохідні перетини, відповідні розмірам приєднувальних отворів, зменшення перерізів т вм'ятини не допускаються;
- приєднання гідроклапанів тиску до гідросистемі повинні забезпечувати повну герметичність запобігання течі масла і підсосу повітря;
- перед початком роботи видаліть повітря з системи;
- для опломбування регулювального вузла апарата після налаштування передбачені отвори діаметром 2 мм у ковпачку і гвинті.
Параметри гідроклапанів тиску Г54-32, ПГ54-32, АГ54-32, ПАГ54-32, БГ54-32, ПБГ54-32, ВГ54-32, ПВГ54-32, ДГ54-32, ПДГ54-32
|
Гідроклапан
|
Найменування та величина параметра
|
|
Умовний прохід, мм
|
Витрата робочої рідини, л/хв.
|
Тиск настроювання, МПа
|
|
ном.
|
мах.
|
мін.
|
ном.
|
мах.
|
|
АГ54 - 32М
ПАГ54 - 32М
|
10
|
32
|
50
|
1
|
1,0
|
1,2
|
|
Г54 - 32М
ПГ54 - 32М
|
2,5
|
2,8
|
|
БГ54 - 32М
ПБГ54 - 32М
|
6,3
|
7,0
|
|
ВГ54 - 32М
ПВГ54 - 32М
|
10,0
|
11,2
|
|
ДГ54 - 32М
ПДГ54 - 32М
|
20,0
|
23,0
|
|
АГ54 - 34М
ПАГ54 - 34М
|
20
|
125
|
170
|
3
|
1,0
|
1,2
|
|
Г54 - 34М
ПГ54 - 34М
|
2,5
|
2,8
|
|
БГ54 - 34М
ПБГ54 - 34М
|
6,3
|
7,0
|
|
ВГ54 - 34М
ПВГ54 - 34М
|
10,0
|
11,2
|
|
ДГ54 - 34М
ПДГ54 - 34М
|
20,0
|
23,0
|
|
АГ54 - 35М
ПАГ54 - 35М
|
32
|
200
|
300
|
5
|
1,0
|
1,2
|
|
Г54 - 35М
ПГ54 - 35М
|
2,5
|
2,8
|
|
БГ54 - 35М
ПБГ54 - 35М
|
6,3
|
7,0
|
|
ВГ54 - 35М
ПВГ54 - 35М
|
10,0
|
11,2
|
|
ДГ54 - 35М
ПДГ54 - 35М
|
20,0
|
23,0
|
Умовне позначення гідроклапанів тиску Г54-3
| Х |
|
Х |
|
Г54-3 |
|
Х |
|
ХХХХ |
|
| |
|
|
|
Кліматичне виконання за ГОСТ 15150: УХЛ4, 04.1
|
 |
|
Виконання по усл. проходу: 2 - 10 мм, 4 - 20 мм, 5 - 32 мм
|
|
|
Позначення типу гідроклапана (М - означає "модернізований")
|
|
|
Виконання по номінальному тиску установки: А - 1 Мпа, Б - 6,3 МПа, В - 10 МПа, Д - 20 МПа
|
|
|
Виконання клапана за способом монтажу: без індексу - трубний (різьбовий), П - стиковий (притычный)
|
Габаритні і приєднувальні розміри гідроклапана тиску типу (П)Г54-32
|

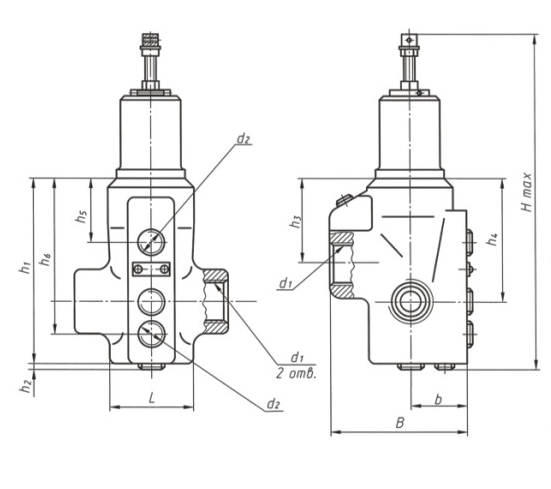

Розміри гідроклапана тиску типу Г54-32 (різьбове приєднання)
|
| Модель клапана |
Розміри, мм |
| d1 |
d1 |
Hmax |
L |
B |
h1 |
h2 |
h3 |
h4 |
h5 |
h6 |
b |
| АГ54-32(М) |
K3/8" |
K1/8" |
201 |
50 |
79 |
91 |
2 |
48 |
64 |
22 |
79 |
32 |
| Г54-32(М) |
| БГ54-32(М) |
| ВГ54-32(М) |
| ДГ54-32(М) |
|
|
Розміри гідроклапана тиску типу ПГ54-32 (стикове приєднання)
|
| Модель клапана |
Розміри, мм |
| Hmax |
L (h14) |
B (h14) |
h1 |
h2 |
h3 |
h4 |
h5 |
h6 |
h7 |
h8 |
l1 |
l2 |
l3 |
l4 |
b |
d1 |
d2 |
| ПАГ54-32(М) |
201 |
68 |
67 |
91 |
2 |
13 |
13 |
28 |
43 |
41 |
36 |
50 |
38 |
20 |
12 |
49 |
10 |
11 |
| ПГ54-32(М) |
| ПБГ54-32(М) |
| ПВГ54-32(М) |
| ПДГ54-32(М) |
Принцип роботи гідроклапанів тиску (П)Г54-32
У розточення корпуса 1 (див. малюнок вище) поміщений золотник 2. Розташована в ковпачку 3 пружина 4 через шайбу 10 перешкоджає переміщення золотника всередину ковпачка. Натяг пружини регулюється переміщенням упору 7 за допомогою регулювального гвинта 5, контргайка 6 на гвинті фіксує налаштування.
Робоча рідина, що підводиться в порожнину клапана Р, через канали «в, х» і демпферне отвір «г» надходить під торець золотника 2. Тиск рідини на торець золотника врівноважується зусиллям пружини 4. При зростанні тиску в підвідної гідролінії збільшується тиск і на торець золотника 2. Долаючи зусилля пружини, золотник 2 зсувається і з'єднує порожнини Р і А. Так як порожнину під ковпачком 3 з'єднана каналом «б» з порожниною відводу А, то різниця тисків в подавальному та зворотному каналах, визначається зусиллям пружини, підтримується постійною незалежно від зміни тиску в гідросистемі.
Гідроклапан тиску ПАГ54-32М
|
|
Технічні характеристики клапана ПАГ 54-32 М (ПАГ 54-32М) УХЛ4:
- тип клапана - запобіжний;
- приєднання - стикове;
- умовний прохід 10 мм;
- номінальний тиск 1,0 МПа;
- номінальний витрата рідини 32 л/хв;
- максимальний витрата рідини 50 л/хв;
- кліматичне виконання для районів з помірним і холодним кліматом;
- маса-не більше 1,7 кг
|
Гідроклапан тиску АГ54-32М
|
|
Технічні характеристики АГ 54-32 М (АГ 54-32М) УХЛ4:
- тип клапана - запобіжний;
- приєднання - трубне;
- умовний прохід 10 мм;
- номінальний тиск 1,0 МПа;
- номінальний витрата рідини 32 л/хв;
- максимальний витрата рідини 50 л/хв;
- кліматичне виконання для районів з помірним і холодним кліматом;
- маса не більше 1,53 кг
|
Гідроклапан тиску ПГ54-32М
|
|
Технічні характеристики клапана ПГ54-32 М УХЛ4:
- тип клапана - запобіжний;
- приєднання - стикове;
- умовний прохід 10 мм;
- номінальний тиск 2,5 МПа;
- номінальний витрата рідини 32 л/хв;
- максимальний витрата рідини 50 л/хв;
- кліматичне виконання для районів з помірним і холодним кліматом;
- маса-не більше 1,7 кг
|
Гідроклапан тиску Г54-32М
|
|
Технічні характеристики Р 54-32 М УХЛ4:
- тип клапана - запобіжний;
- приєднання - трубне;
- умовний прохід 10 мм;
- номінальний тиск 2,5 МПа;
- номінальний витрата рідини 32 л/хв;
- максимальний витрата рідини 50 л/хв;
- кліматичне виконання для районів з помірним і холодним кліматом;
- маса не більше 1,53 кг
|
|
Приклад умовного позначення гідроклапана тиску з умовним проходом 10 мм, що працює при номінальному тиском 2,5 МПа (діапазон регулювання 0,4-2,8 МПа), стикового монтажу, призначеному для роботи в помірному кліматі:
- Гідроклапан тиску ПГ54-32М УХЛ4.
|
|
