Гідрозамок ГЗМ-10/3М модульного монтажу
|
Гідрозамки ГЗМ-6/3М, ГЗМ-10/3М, ГЗМ-16/3М, ГЗМ-20/3М |
Гідрозамки ГЗМ 10/3М, ГЗМ-10/3 УХЛ4 слугують для вільного пропускання потоку робочої гідравлічної рідини в одному напрямку та замикання — у зворотному напрямку, якщо немає керівного впливу та вільного пропускання потоку в обох напрямках за наявності керівного впливу. Умовне графічне позначення гідрозамків ГЗМ
|
||||
Основні характеристики гідрозамків ГЗМ
| Найменування параметри |
Позначення й умовний прохід | |||
| ГЗМ6/3М ГЗМ6/3МА ГЗМ6/3МВ 6 мм |
ГЗМ10/3М ГЗМ10/3МА ГЗМ10/3МВ 10 мм |
ГЗМ16/3М ГЗМ16/3МА ГЗМ16/3МВ 16 мм |
ГЗМ20/3М ГЗМ20/3МА ГЗМ20/3МВ 20 мм |
|
| Тиск на вході, МПа: - номінальне - максимальне |
32 35 |
|||
| Тиск відкривання, МПа | 0.05 | |||
| Витрата робочої рідини, л/хв: — номінальний - максимальний |
32 80 |
63 100 |
125 180 |
200 240 |
| Співвідношення робочих площ: - для виконання з декомпресором - для виконання без декомпресора |
4:1 - |
4:1 - |
19271 1,75:1 |
30:1 2:1 |
Структура умовного позначення
| ГЗМ | X | / | 3 | М | Х |  |
ХХХ | |
Х | ||||
|
Категорія розміщення
|
|||||||||||||
|
|||||||||||||
|
Кліматичне виготовлення: УХЛ або О
|
|||||||||||||
|
|||||||||||||
|
Конструктивне виготовлення: без позначення — без декомпресора, 1 — з декомпресором (тільки для ГЗМ-16/3М і ГЗМ-20/3М)
|
|||||||||||||
|
|||||||||||||
|
Спосіб монтування: модульний
|
|||||||||||||
|
|||||||||||||
|
Номінальний тиск на вході 32 МПа (320 кг/см2)
|
|||||||||||||
|
|||||||||||||
|
Умовний прохід, мм: 6, 10, 16, 20
|
|||||||||||||
|
|||||||||||||
|
Тип апарата: гідрозамок
|
|||||||||||||
Пристрій і принцип роботи гідрозамків ГЗМ
Гідрозамки ГЗМ6/3 (дивіться малюнок нижче) і ГЗМ10/3 (Його аналог ГЗМ102) замикають лінії А і В у разі падіння тиску в гідросистемі; лінії P і Т (Т1 и Т2 для ГЗМ102) використовуються для наскрізного проходу робочої рідини від інших апаратів.
Гідрозамки дають змогу надійно замикати порожнини циліндра як у разі випадкового падіння тиску в гідроприводі, так і під час зупинки циліндра в проміжному положенні.
Взамін гідрозамків ГЗМ102 Осьове виробництво гідрозамків ГЗМ 10/3, що мають товщину 50 мм. Виготовлення цих виробів повністю схоже на гідросхему. У виконанні замка ГЗМ 10/3А замикається лінія А з керуванням від лінії В; у виконанні ГЗМ 10/3В - навпаки. Основні параметри гідрозамків наведені в таблиці вище.
Гідрозамки КОХУМ-6 (виробництва Болгарію) уніфіковані за приєднувальними розмірами та схемою з гідрозамком ГЗМ-6/3. Вони мають довжину 74 мм, товщину 39 мм, номінальний тиск 16 і 32 МПа, номінальна витрата 10 л/хв.
Здебільшого гідрозамки встановлюються між гідророзподільником і монтажною плитою й ущільнюються зборами ущільнювальними кільцями круглого перерізу, розміщеними в цековках корпусу.
Конструкція гідрозамка ГЗМ-6/3
|
|
Пристрій гідрозамка: |

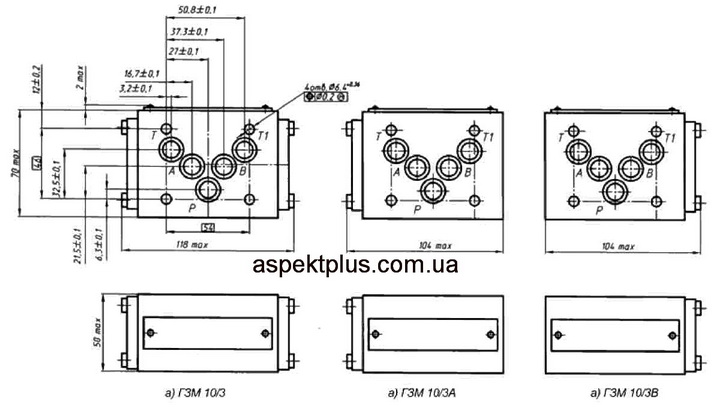

Приєднувальні розміри гідрозамків ГЗМ-6/3М, ГЗМ-10/3М, ГЗМ-16/3М, ГЗМ-20/3М
|
|
Габаритні розміри гідрозамків ГЗМ Ду=6 мм
|
|
Габаритні розміри гідрозамків ГЗМ Ду=10 мм
|
|
Габаритні розміри гідрозамків ГЗМ Ду=16 мм
|
|
Габаритні розміри гідрозамків ГЗМ Ду=20 мм
|
|
Гідрозамок модульний ГЗМ 6/3
|
|
Основні параметри гідро замка ГЗМ-6/3М УХЛ4: - Умовний прохід 6 мм; - Номінальний тиск на вході 32 МПа; - Тиск відкривання запірного пристрою 0,05 МПа; - Номінальна витрата робочої рідини 16 л/хв; - Маса, не більш ніж 1 кг. |
Гідрозамок модульний ГЗМ 10/3
|
|
Основні параметри гідро замка ГЗМ-10/3М УХЛ4: - Умовний прохід 10 мм; - Номінальний тиск на вході 32 МПа; - Тиск відкривання запірного пристрою 0,05 МПа; - Номінальна витрата робочої рідини 63 л/хв; - Маса, не більш ніж 2,5 кг. |

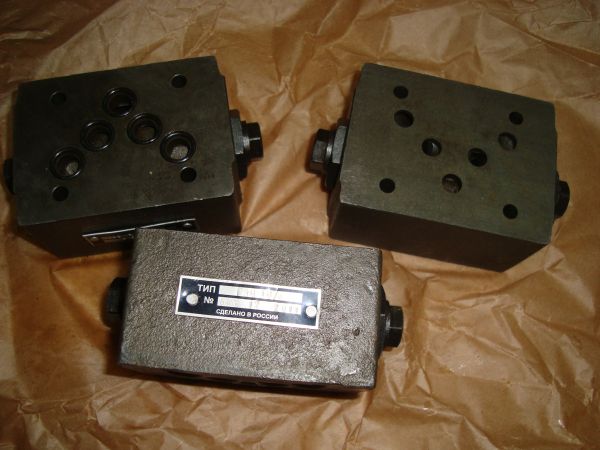

Гідрозамок модульний ГЗМ 102
|
|
Основні параметри гідрозамка ГЗМ-102 УХЛ4: - Умовний прохід 10 мм; - Номінальний тиск на вході 20 МПа; - Тиск відкривання запірного пристрою 0,05 МПа; - Номінальна витрата робочої рідини 25 л/хв; - Маса, не більш ніж 4 кг. |
Гідрозамок модульний ГЗМ 16/3
|
|
Основні параметри гідрозамка ГЗМ-16/3М УХЛ4: - Умовний прохід 16 мм; - Номінальний тиск на вході 32 МПа; - Тиск відкривання запірного пристрою 0,05 МПа; - Номінальна витрата робочої рідини 125 л/хв; - Маса, не більш ніж 5 кг. |
Гідрозамок модульний ГЗМ 20/3
|
|
Основні параметри гідрозамка ГЗМ-20/3М УХЛ4: - Умовний прохід 20 мм; - Номінальний тиск на вході 32 МПа; - Тиск відкривання запірного пристрою 0,05 МПа; - Номінальна витрата робочої рідини 200 л/хв; - Маса, не більш ніж 9 кг. |
Приклад умовного позначення гідрозамка модульного з умовним проходом 6 мм на номінальний тиск 32 МПа, модульного монтажу, запірні лінії в обох циліндрових гідролініях, без декомпресора, для районів із помірним і холодним кліматом, категорія розміщення 4:
Гідрозамок ГЗМ-6/3М УХЛ4.
