Гідродросель ДКМ 6/3, ДКМ 10/3, ДКМ 102 (ДКМ 10/3М, ДКМ 10/3-В, ДКМ 10/3-А, ДКМ 10/3МА, ДКМ 10/3 МВ)

Гидродроссель ДКМ 10/3 (ДКМ 10/3М, ДКМ 10/3-В, ДКМ 10/3-А, ДКМ 10/3МА, ДКМ 10/3 МВ)

Дросель ДКМ-10/3

— Дросель зі зворотним клапаном ДКМ-10/3, ДКМ-102 УХЛ4 (а також його варіанти з виконання  ДКМ-10/3-А (ДКМ 10/3 МА), ДКМ-10/3-В (ДКМ-10/3 МВ)) з умовним проходом Ду=10 використовується для створення перепаду тисків між підведенням і відведенням робочої рідини до гідроциліндрів і гідроапаратури та регулювання величини витрати під час проходження потоку робочої рідини в одному напрямку і пропускання потоку під час проходження його у зворотному напрямку в гідросистемах верстатів і пресів.
— Гідродросель ДКМ має чотири приєднувальні отвори та п'ять робочих отворів у формі "галочки", одна з яких не використовується (глушиться).

— Приклад умовного позначення гідродроселя модульного монтажу зі зворотним клапаном, з умовним проходом Ду=10, номінальним тиском на вході 32 МПа, кліматичне виконання для районів із помірним і холодним кліматом, категорія розміщення 4:
     Гідродросель зі зворотним клапаном ДКМ-10/3М УХЛ4.

Параметри гідродроселя ДКМ-10/3М

Параметри Значення
Діаметр умовного проходження, мм 10
Тиск на вході, МПа: номінальний 32
Тиск на вході, МПа: максимальний 35
Тиск на вході, МПа: мінімальний (за Qном) 0,35
Тиск, МПа: відкривання зворотного клапана 0,05
Тиск, МПа: у зливній лінії, не більш ніж 32
Витрата оливи, л/хв: номінальний 6,3
Витрата оливи, л/хв: максимальний 160
Внутрішній витік у разі номінального тиску через повністю закритий дросель см3/хв: 350
Перепад тиску, за Qном на зворотному клапані, МПа 0,35
Перепад тиску, за Qном на повністю закритому дроселі, МПа 0,25
Маса, кг 2,2

Рисувалка (розміри) гідродроселя ДКМ-10/3М

Чертёж (размеры) гидродросселя ДКМ-10/3М

Гідродросель ДКМ-10/3 (ДКМ 10/3М)

Гидродроссель ДКМ-10/3 (ДКМ 10/3М)

   Основні параметри дроселя зі зворотним клапаном ДКМ-10/3 УХЛ4:

— умовний прохід 10 мм;
— витрата робочої рідини 32 л/хв;
— тиск на вході 32 МПа;
— перепад тиску на дроселі регулятора витрати не менш ніж 0,25 МПа;
— вага — не більш ніж 2 кг.

Гідродродросель ДКМ-10/3-В

Гидродроссель ДКМ-10/3-В (ДКМ-10/3-В)

   Основні параметри дроселя зі зворотним клапаном ДКМ 10/3 В УХЛ4:

— умовний прохід 10 мм;
— витрата робочої рідини 32 л/хв;
— тиск на вході 32 МПа;
— регулювання витрати робочої рідини — з боку каналу В;
— вага — не більш ніж 2 кг.

Гідродродросель ДКМ-10/3-А

Гидродроссель ДКМ-10/3-А (ДКМ-10/3-А)

   Основні параметри дроселя зі зворотним клапаном ДКМ 10/3 А УХЛ4:

— умовний прохід 10 мм;
— витрата робочої рідини 32 л/хв;
— тиск на вході 32 МПа;
— регулювання витрати робочої рідини — з боку каналу А;
— вага — не більш ніж 2 кг.

Гідродродросель ДКМ-102 (знят із виробництва)

Гидродроссель ДКМ-102

   Основні параметри дроселя зі зворотним клапаном ДКМ-102 УХЛ4:

— умовний прохід 10 мм;
— витрата робочої рідини 20 л/хв;
— тиск на вході 20 МПа;
— перепад тиску на дроселі регулятора витрати не менш ніж 0,25 МПа;
— вага — не більш ніж 2 кг.

   Можливі пошукові запити на гідродросель зі зворотним клапаном ДКМ-10/3 УХЛ4:
     Гідродросель ДКМ 10/3 УХЛ 4, ДКМ 10/3М, ДКМ 10/3-В УХЛ 4, ДКМ 10/3-А, ДКМ 10/3МА, ДКМ 10/3 МВ, ДКМ-М 10/3 А, ДКМ-М 10/3 В.

Гідродросель ДКМ 6/3 (ДКМ 6/3М, ДКМ 6/3-В, ДКМ 6/3-А, ДКМ 6/3МА, ДКМ 6/3 МВ)

Дросель зі зворотним клапаном ДКМ 6/3

Гидродроссель ДКМ 6/3 (ДКМ 6/3М, ДКМ 6/3-В, ДКМ 6/3-А, ДКМ 6/3МА, ДКМ 6/3 МВ)

Гідродросель ДКМ 6/3 (ДКМ 6/3М, ДКМ 6/3-В, ДКМ 6/3-А, ДКМ 6/3МА, ДКМ 6/3 МВ)

     Гідродросель зі зворотним клапаном ДКМ-6/3 (а також його варіанти виконання за конструкцією ДКМ 6/3-Р, ДКМ 6/3-К і виконання за наявності ліній дроселювання ДКМ 6/3-А (ДКМ 6/3 МА), ДКМ 6/3-В (ДКМ-6/3МВ) зазвичай входить до комплексу модульної гідропаратури та призначений для створення перепаду тисків між підведенням і відведенням робочої рідини або регулювання величини витрати під час проходження потоку робочої рідини в одному напрямку та пропускання потоку під час проходження його у зворотному напрямку в гідросистемах верстатів, пресів та інших машин.

Рисунок (розміри) гідродроселя ДКМ 6/3

Чертёж (размеры) гидродросселя ДКМ 6/3

     Приклад умовного позначення гідродроселя зі зворотним допоміжним клапаном, з умовним проходом Ду=6, номінальним тиском на вході 32 МПа, кліматичне виконання для районів із помірним і холодним кліматом, категорія розміщення 4:
     Гідродросель зі зворотним клапаном ДКМ 6/3 УХЛ 4.

Технічні характеристики гідродроселів ДКМ 6/3
Параметри Значення
Діаметр умовного проходження, мм 6
Тиск на вході, МПа: номінальний 32
Тиск на вході, МПа: максимальний 35
Тиск на вході, МПа: мінімальний (за Qном) 0,25
Тиск, МПа: відкривання зворотного клапана 0,15
Тиск, МПа: у зливній лінії, не більш ніж 32
Витрата оливи, л/хв: номінальний 12,5
Витрата оливи, л/хв: максимальний 30
Внутрішній витік у разі номінального тиску через повністю закритий дросель см3/хв: 300
Перепад тиску, за Qном на зворотному клапані, МПа 0,25
Перепад тиску, за Qном на повністю закритому дроселі, МПа 0,15
Маса, кг 1,3

Гідродросель ДКМ-6/3 (ДКМ 6/3М)

Гидродроссель ДКМ-6/3 (ДКМ 6/3М)

   Основні параметри дроселя зі зворотним клапаном ДКМ-6/3 (М) УХЛ4:
— умовний прохід 6 мм;
— витрата робочої рідини 12,5 л/хв;
— тиск на вході 32 МПа;
— перепад тиску на дроселі регулятора витрати не менш ніж 0,25 МПа;
— вага — не більш ніж 1 кг.

Гідродросель ДКМ-6/3-В (ДКМ-6/3М-В)

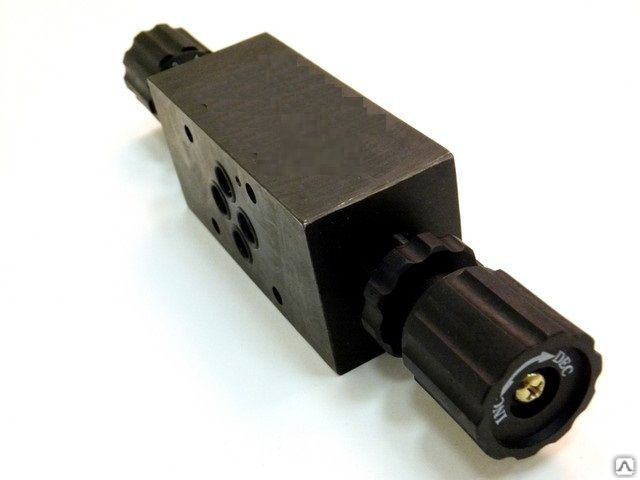

Гидродроссель ДКМ-6/3В (ДКМ-6/3М-В)

   Основні параметри дроселя зі зворотним клапаном ДКМ 6/3 М В УХЛ4:
— умовний прохід 6 мм;
— витрата робочої рідини 12,5 л/хв;
— тиск на вході 32 МПа;
— регулювання витрати робочої печі — з боку каналу В;
— вага — не більш ніж 1 кг.

Гідродросель ДКМ-6/3-А (ДКМ-6/3М-А)

Гидродроссель ДКМ-6/3А (ДКМ-6/3М-А)

   Основні параметри дроселя зі зворотним клапаном ДКМ 6/3 М А УХЛ4:
— умовний прохід 6 мм;
— витрата робочої рідини 12,5 л/хв;
— тиск на вході 32 МПа;
— регулювання витрати робочої печі — з боку каналу А;
— вага — не більш ніж 1 кг.

         Можливі пошукові запити на дросель зі зворотним клапаном ДКМ-6/3 УХЛ4:
     Гідродросель ДКМ 6/3 УХЛ 4, ДКМ 6/3М, ДКМ 6/3-В УХЛ 4, ДКМ 6/3-А, ДКМ 6/3МА, ДКМ 6/3 МВ, ДКМ-М 6/3А, ДКМ-М 6/3В, ДКМ63, ДКМ6, ДКМ6, ДКМ6
