Гідророзподільник Р102 АВ 64, Р102 АВ 44, Р102 АВ 34, Р102 АВ 14, Р102 АВ 24
від 2 500 ₴
Показати оптові ціни- В наявності
- Оптом і в роздріб
- Код: р102
- +380 (93) 845-70-32Відділ продажів
Гідророзподільники Р102, Р103 золотникові, плита монтажна
|
Розподільник Р-102, Р-103 |
Гідророзподільники Р 102, 103 Р (Р102 АЛ 44, Р102 АЛ 34, Р102 АЛ 64, Р102 АЛ 14, Р102 АЛ 24, Р102 ЇВ 574А, Р102 ЇВ 574, Р102 АЖ 574, Р102 АВ 64, Р102 АВ 34, Р102 АВ 44 та ін) призначені для зміни напрямку або пуску і зупинки потоку робочої рідини в гідравлічних системах верстатів, пресів та інших стаціонарних машин з тиском до 20 МПа і 32 МПа відповідно. В залежності від виконання гідророзподільники можуть мати різні схеми розподілу робочої рідини і застосовуватися з електромагнітним, гідравлічним, пневматичним, ручним (від рукоятки або кнопки) і механічним (від кулачка) управлінням. В якості робочої рідини використовуються мінеральні масла (індустріальне ІГП-30, турбінне Тп-22, Тп-30 з ГОСТ9972-74 і т. д.) з класом чистоти не грубіше 13 по ГОСТ 17216-71 з кінематичною в'язкістю від 10 до 400 мм2/с (сСт) при температурі від 0°C до 55°С з номінальною тонкістю фільтрації не більше 0,025 мм Температура навколишнього середовища від 1°С до 55°С. Кліматичне виконання УХЛ - для регіонів з помірним і холодним кліматом, Про - для регіонів з тропічним кліматом. |
|
|
Короткий опис конструкції гідророзподільників Р-102, Р-103
Базової деталь паспределителя Р-102, Р-103 служить литий чавунний корпус, в якому виконані основні канали: підведення робочої рідини Р, циліндрові відводи А і В, зливні порожнини Т. Для четырехлинейного виконання зливні порожнини об'єднані між собою. У центральному отворі корпусу розташований золотник, пов'язаний через штовхач з органами управління, які кріпляться до торців корпусу. У верхній частині корпусу є ніша, яка служить для розміщення висновків від котушок електромагнітів і клемників. Ця ніша закривається кришкою, яка служить одночасно фірмової табличкою. У гидрораспределителе з електромагнітами герметичного виконання висновок проводів здійснюється через штепсельні роз'єми, розташовані на магнітах.
Структура умовного позначення

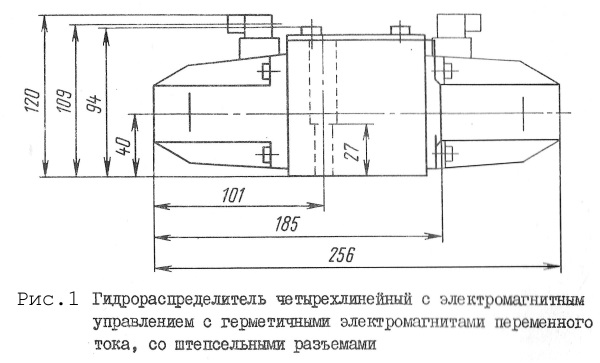

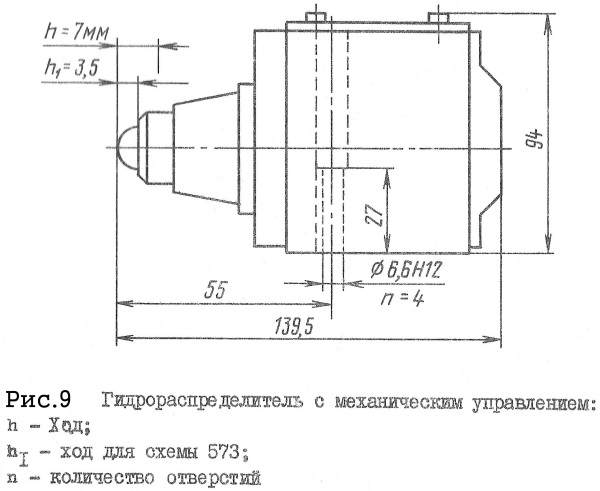

Габаритні розміри розподільників Р102, Р103
Гідророзподільник Р102 ЇВ 574А
 |
Гідророзподільники Р102.ЇВ.574(А) з одностороннім електромагнітним керуванням на 24 В постійного струму (в інших виконаннях на 110 і 220 В змінного струму) застосовується в гідроагрегатах верстатів і мобільної техніки, наприклад, в якості пілота на бурових установках. Дана схема розподілу в Р102(Р103) (574) є найбільш затребуваною для сучасних потреб машинобудування. Гидросхема Р102-ЕЛ574
|
Гідророзподільник Р102 АЛ 44
 |
Гідророзподільники Р102.АЛ.44, Р103-АЛ-44 з двостороннім електромагнітним керуванням на 24 В постійного струму (в інших виконаннях на 110 і 220 В змінного струму) застосовується в гідроагрегатах верстатів і мобільної техніки. Дана схема розподілу в Р102(Р103) 44 є затребуваною для сучасних потреб машинобудування. У мобільної техніки застосовуються в основному гідророзподільники ВЕ10 44 Г24, у промисловості - ВЕ10 44 В110 і ВЕ10 44 У 220. Гидросхема Р102-АЛ44
|

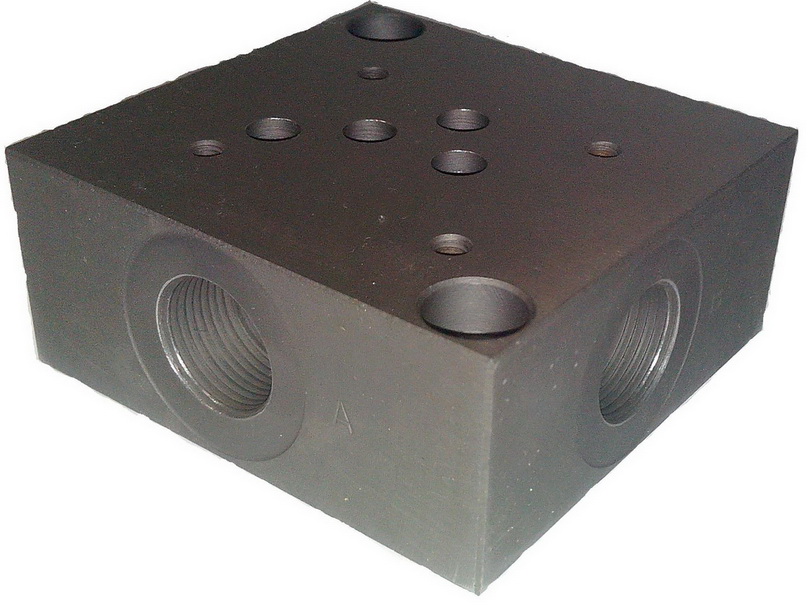

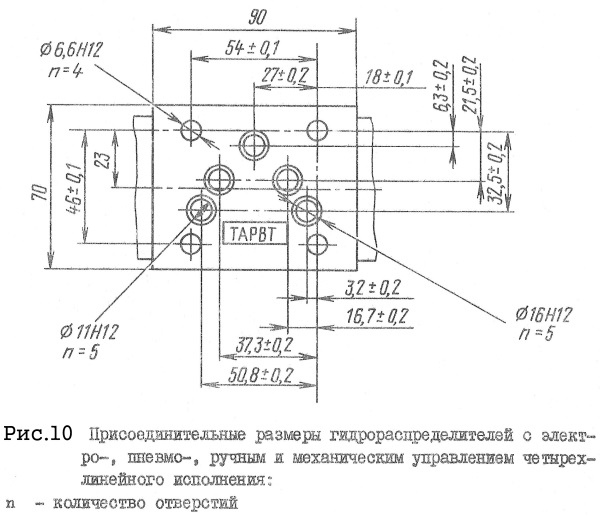

Плита монтажна (приєднувальна) гідророзподільника Р 102, Р 103
 |
Основні параметри пліти приєднувальна Р-102, Р-103: — підведення гідроліній - збоку в сторони; |
Приклад умовного позначення гідравлічного золотникового розподільника з двостороннім електромагнітним керуванням, Ду = 10 мм, тип електромагніту - "мокрий", зі схемою розподілу 64, живлення від мережі 24 В постійного струму, для роботи в холодному і помірному кліматі:
Гідророзподільник Р102.АЛ.64.Г24
- Ціна: від 2 500 ₴
