Пластинчасті насоси 70Г12-25АМ
|
|
Пластинчасті насоси (лопатеві) 70Г12 25АМ, 70Г12-25А, 70 Г12-25 АМ УХЛ4 двопоточні нерегульовані (габариту 2+2) з постійним напрямком потоку масла призначені для подачі під тиском чистого мінерального масла в гідросистеми верстатів та інших машин. Насоси 50Г12-24, 50Г12-25, 70Г12-24, 70Г12-25, 100Г12-25 виготовляються двопоточні. Двопоточні насоси призначені для подачі під тиском мінерального масла двома незалежними потоками. Насоси 50(70,100)Г12-24(25)А(М) працюють на чистих мінеральних маслах в'язкістю від 17 до 400 сСт при температурі масла від +10 до +50 °С при температурі навколишнього середовища від 0 до +40 °С. Масло, що надходить у насос, має бути відфільтрований від частинок розмірами більше 0,025 мм Напрямок обертання вала насоса праве. За особливим замовленням насоси можуть виготовлятися з лівим напрямком обертання вала. В замовленні необхідно вказати типорозмір насоса і напрямок обертання вала. Наприклад, |
Пластинчастий (лопатевої) насос 5012-25АМХарактеристики двопоточних насосів 50Г12-24, 50Г12-25, 70Г12-24, 70Г12-25, 100Г12-25АМ
| Модель насоса | Подача, л/хв | Подача, л/хв | Потужність, кВт | Маса (± 10%), кг |
| ГАБАРИТ 2+2 | ||||
| Насос 50Г12-24АМ | 56,0 | 56,0 | 30,20 | 46 |
| Насос 50Г12-24М | 56,0 | 73,9 | 34,70 | |
| Насос 50Г12-25АМ | 56,0 | 108,0 | 41,10 | |
| Насос 70Г12-24М | 73,9 | 73,9 | 39,20 | |
| Насос 70Г12-25АМ | 73,9 | 108,0 | 45,60 | |
| Насос 100Г12-25АМ | 108,0 | 108,0 | 52,00 | |
Пристрій і принцип дії насосів Г12-2 (габарит 2+2)
В корпусі 1 і кришці 2 встановлений робочий комплект, що складається із статора 3, ротора 4, пластини 5, диска з шийкою 6, плоского диска 7. Вал 8 вільно обертається в підшипнику кочення. У кришці розташована всмоктувальний отвір Б, в корпусі - нагнітальні Ст. Двухпоточный насос об'єднує два однопоточних насоса. В корпусних деталях встановлені робочі комплекти двох однопоточних насосів. Двухпоточный насос має загальне всмоктувальний отвір. Нагнітання відбувається двома незалежними потоками. Принцип дії однопоточних і двопоточних насосів однаковий. При обертанні вала пластини переміщаються в пазах ротора у відповідності з профілем внутрішньої поверхні статора. Камера Р (між пластинами, статором і ротором) під час . з'єднання з каналами всмоктування збільшує свій об'єм і заповнюється робочою рідиною, що надходить з магістралі всмоктування, а під час з'єднання з каналами нагнітання зменшує свій обсяг, витісняючи робочу рідину в магістраль нагнітання. Насос встановлюється в будь-якому положенні.
З'єднання вала насоса з приводним валом виконувати за допомогою пружної (еластичною) муфти. Допуск співвісності осей валів 0,1 мм в диаметральном вираженні. Напрямок обертання вала має відповідати стрілкою, розташованої на табличці. Передача на вал радіальних і осьових навантажень з боку приводу не допускається. Для захисту насоса і гідросистеми від перевантажень необхідно встановити запобіжний клапан, настроювання якого не повинна перевищувати номінального тиску на виході, а витрата клапана повинен бути не менше подачі насоса. Бак повинен відповідати вимогам ГОСТ 16770-86. Обсяг бака повинен бути не менше двохвилинній подачі насоса. Всмоктуючий і зливної трубопроводи повинні бути завантажені в бак на глибину близько двох діаметрів труби від дна. Трубопроводи повинні бути з плавними вигинами, ретельно очищені, мати надійне ущільнення в місці приєднання до насоса виключає можливість підсосу повітря.
Всасывающий трубопровод должен быть по возможности коротким с минимальным количеством изгибов. Диаметр отверстия всасывающего трубопровода, его длина и дополнительные соединения должны выбираться из условий, что скорость рабочей жидкости не должна превышать 1,5 м/с и абсолютное давление на входе в насос должно быть-0,08...0,12 МПа (0,8... 1,2 кгс/см2). На всасывающем трубопроводе допускается устанавливать фильтр с индикатором загрязненности при условии, что абсолютное давление на входе в насос не менее 0,08 МПа.
Структура условного обозначения насосов Г12-2
| 50 | Г12-2 | - | 5А | М | УХЛ4 | ||||
|
УХЛ4 = кліматичне виконання і категорія розміщення.
|
|||||||||
 |
|||||||||
|
М = виконання (модернізований).
|
|||||||||
 |
|||||||||
|
Типорозмір і подача насоса:
Габарит 2+2 - 4, 4А, 5А = подача насоса (див. таблицю 2 нижче) |
|||||||||
|
Г12-2 = серія пластинчастих насосів.
|
|||||||||
|
50, 70, 100 = пластинчастий насос двухпоточный (цифра означає подачу див. таблицю 2 нижче).
|
|||||||||
Приєднувальні розміри пластинчастих насосів Г12 (габарит 2+2)
|
|
Насос пластинчастий 100Г12-25АМ
|
|
Основні параметри насоса 100Г12-25А, 100 Г12-25 АМ УХЛ4: — номінальний тиск на виході 6,3 МПа; |
Насос пластинчастий 50Г12-24АМ
|
|
Основні параметри насоса 50Г12-24А, 50 Г12-24 АМ УХЛ4: — номінальний тиск на виході 6,3 МПа; |
Насос пластинчастий 50Г12-24М
|
|
Основні параметри насоса 50Г12-24, 50 Г12-24 М УХЛ4: — номинальное давление на выходе 6,3 МПа; |
Насос пластинчатый 70Г12-25АМ
|
|
Основные параметры насоса 70Г12-25А, 70 Г12-25 АМ УХЛ4: — номинальное давление на выходе 6,3 МПа; |

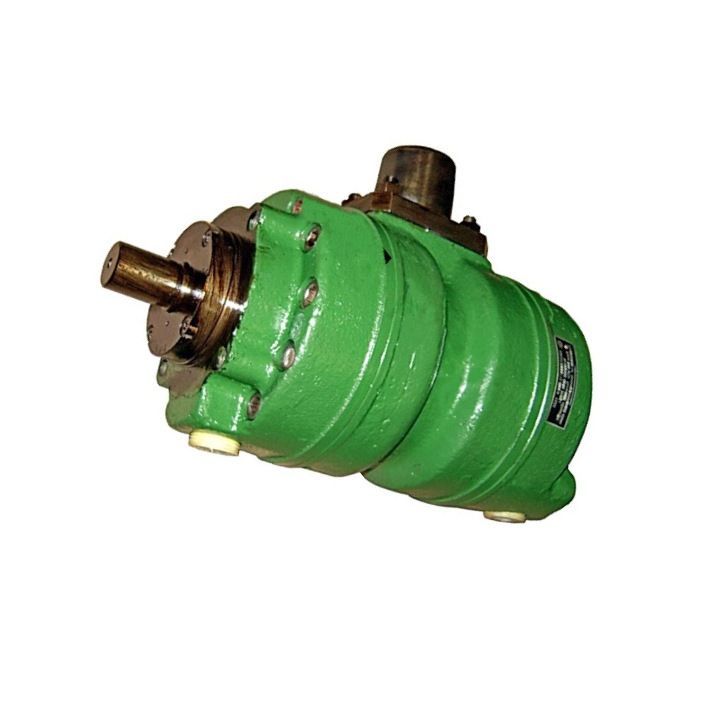

Насос пластинчатый 70Г12-24М
|
|
Основные параметры насоса 70Г12-24, 70 Г12-24 М УХЛ4: — номинальное давление на выходе 6,3 МПа; |
Насос пластинчатый 50Г12-25АМ
|
|
Основные параметры насоса 50Г12-25А, 50 Г12-25 АМ УХЛ4: — номинальное давление на выходе 6,3 МПа; |
Приклад умовного позначення при замовленні пластинчастого насоса двопоточного нерегульованого з номінальною подачею 50 і 70 л/хв і робочим тиск 6,3 МПа:
Насос 50Г12-24М УХЛ4.
| Основні | |
|---|---|
| Напрямок обертання | Ліве |
| Виробник | Ама |
