Пневморозподільники В63-34А (пневматичне управління, різьбове приєднання)
|
Пневморозподільники В63-1А, В63-24А, В63-3А
|
Пневморозподільники В63 34А, В63-34 УХЛ4 по ТУ2-053-1633—83 з різьбовим приєднанням до пневмолиниям, четырехлинейные двопозиційні з пневматичним одно - і двостороннім керуванням, пружинним або пневматичним поверненням, призначені для зміни потоків стисненого повітря у пневмоприводах різного призначення.
В якості розподільного органу використовується плоский притертий золотник 1 (див. малюнок нижче), пов'язаний з поршнем 2, що розміщені в корпусі 3. Корпус з двох сторін закритий кришками 4. Золотник притиснутий до основи 5, в якому виконані канали для проходу стисненого повітря.
Переміщення поршня, а разом з ним і золотника, з одного крайнього положення в інше пневмораспределителей з двостороннім пневматичним управлінням типу В63-13А, В63-14А, В63-15А (див. малюнок нижче, схему під літерою "а") здійснюється при подачі тиску управління по черзі під торці поршня через канали (12) або (14). В одному з крайніх положень золотника канал живлення (1) сполучається з вихідним каналом (2), а вихідний канал (4) відтятий від каналу харчування і сполучається з атмосферним каналом (3). В іншому крайньому положенні золотника канал живлення (1) сполучається з вихідним каналом (4), а вихідний канал (2) — з атмосферним каналом (3).
У пневмораспределителях з одностороннім пневматичним управлінням типу В63-23А, В64-24А, В64-25А (див. малюнок нижче, схему під літерою "б") при подачі тиску живлення в канал (1) стиснене повітря через свердління в поршні проходить у порожнину а і, впливаючи на додатковий плунжер 6, переміщує поршень в положення, показане на малюнку. В інший крайнє положення поршень переміщається при подачі тиску управління в канал (14). При знятті керуючого сигналу поршень повертається у вихідне положення.
У пневмораспределителях з одностороннім пневматичним управлінням типу В63-33А, В64-34А, В64-35А повернення поршня у вихідне положення здійснюється механічним зусиллям поворотної пружини.
|
Конструкція і принцип роботи пневмораспределителей В63 з пневмоуправлением
Основні характеристики пневмораспределителей В63-13А, В63-14А, В63-15А, В63-25А, В63-33А, В63-34А
| Параметр |
Норми для типорозмірів |
| В63-13А |
В63-14А |
В63-33А |
В63-34А |
В63-15А |
В63-25А |
| Умовний прохід, мм |
10 |
16 |
10 |
16 |
20 |
20 |
| Приєднання до пневмолиниям |
Різьбове |
| Параметри приєднання різьбового |
K 3/8" |
K 1/2" |
K 3/8" |
K 1/2" |
K 3/4" |
K 3/4" |
| Номінальна / максимальний тиск, МПа |
0,63 / 0,25 |
| Мінімальний тиск керування, МПа, не більше |
0,16 |
0,16 |
0,25 |
0,25 |
0,16 |
0,1+ 0,5 Рпіт |
| Пропускна здатність Кv, м3/хв, не менше |
1,9 |
2,8 |
1,9 |
2,8 |
5,0 |
5,0 |
| Максимальне число спрацьовувань в хвилину |
250 |
| Повний 90%-ний ресурс не менш, циклів |
10 000 000 |
| 90%-ва напрацювання розподільника до відмови не менш, циклів |
2 500 000 |
| Маса, кг |
1,45 |
1,45 |
1,4 |
1,4 |
2,5 |
2,5 |
Розподільники В63-13А(14А,15А,23А,24А,25А,33А,34А) працюють на стислому повітрі, очищеному не грубіше 10 класу забрудненості по ГОСТ 17433-80 і містить розпорошену масло.
Структура умовного позначення пневмораспределителей В63
| В63 |
- |
1 |
|
3А |
|
УХЛ |
 |
4 |
|
| |
|
|
|
Категорія розміщення по ГОСТ 15150 (4)
|
 |
|
Кліматичне виконання за ГОСТ 15150 (УХЛ, ПРО)
|
 |
|
Умовний прохід: 3 - 10мм; 4 - 16мм; 5 - 20мм.
|
 |
|
Спосіб управління: 1 - двостороннє управління; 2 - одностороннє управління і пневматичний повернення; 3 - одностороннє управління і пружинне повернення.
|
 |
|
Пневморозподілювач з пневматичним управлінням
|

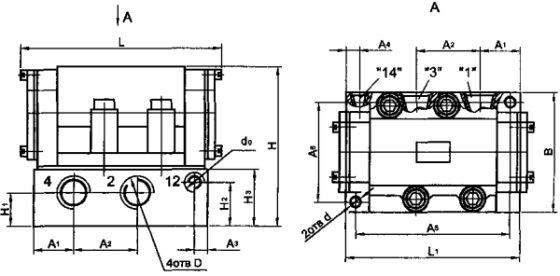

Габаритні і приєднувальні розміри пневмораспределителей В63
| Позначення |
D |
do |
A1 |
A2 |
A3 |
A4 |
A5 |
A6 |
d |
B |
H |
H1 |
H2 |
H3 |
L |
L1 |
| В63-13А |
K3/8" |
K1/8" |
23,5 |
38 |
8 |
8 |
91 |
59 |
7 |
72 |
89,5 |
14,5 |
20,5 |
28,5 |
122 |
104 |
| В63-14А |
К1/2" |
К1/8" |
23,5 |
38 |
8 |
8 |
91 |
59 |
7 |
72 |
89,5 |
14,5 |
20,5 |
28,5 |
122 |
104 |
| В63-15А |
К3/4" |
К1/8" |
27,5 |
50 |
9,5 |
9,5 |
117 |
77 |
9 |
90 |
109 |
19 |
30 |
38 |
145 |
130 |
| В63-25А |
К3/4" |
К1/8" |
27,5 |
50 |
- |
9,5 |
117 |
77 |
9 |
90 |
1095 |
19 |
30 |
38 |
145 |
130 |
| В63-33А |
К3/8" |
К1/8" |
23,5 |
38 |
- |
8 |
91 |
59 |
7 |
72 |
89,5 |
14,5 |
20,5 |
28,5 |
122 |
104 |
| В63-34А |
К1/2" |
К1/8" |
23,5 |
38 |
- |
8 |
91 |
59 |
7 |
72 |
89,5 |
14,5 |
20,5 |
28,5 |
122 |
104 |
Пневморозподілювач В63-24А
|
|
Основні параметри розподільника В63-24А УХЛ4:
— номінальний тиск на вході 0,63 МПа;
— пропускная здатність Кv, м3/хв, не менше 2,8;
— присоединение до пневмолиниям - різьбове;
— повернення золотника - пневматичний;
— вага не більше 1,4 кг
|
Пневморозподілювач В63-33А
|
|
Основні параметри розподільника В63-33А УХЛ4:
— номінальний тиск на вході 0,63 МПа;
— пропускная здатність Кv, м3/хв, не менше 1,9;
— присоединение до пневмолиниям - різьбове;
— повернення золотника - пружинний;
— вага не більше ніж 1,44 кг
|
Пневморозподілювач В63-14А
|
|
Основні параметри розподільника В63-14А УХЛ4:
— номінальний тиск на вході 0,63 МПа;
— пропускная здатність Кv, м3/хв, не менше 2,8;
— присоединение до пневмолиниям - різьбове;
— повернення золотника - пневматичний;
— вага не більше ніж 1,44 кг
|
Пневморозподілювач В63-23А
|
|
Основні параметри розподільника В63-23А УХЛ4:
— номінальний тиск на вході 0,63 МПа;
— пропускная здатність Кv, м3/хв, не менше 1,9;
— присоединение до пневмолиниям - різьбове До 3/8 дюйма;
— повернення золотника - пневматичний;
— вага не більше ніж 1,44 кг
|
Приклад запису умовного позначення розподільника четырехлинейного, з пневматичним одностороннім управлінням і пружинним поверненням, умовним проходом 16 мм із різьбовим приєднанням пневмолиний, кліматичного виконання УХЛ, категорії розміщення 4:
- В63-34А УХЛ4 ТУ2-053-1633-83;
- те ж, з пневматичним двостороннім керуванням, умовним проходом 20 мм із різьбовим приєднанням пневмолиний, кліматичного Про виконання, категорії розміщення 4:
- В63-15А О4 ТУ2-053-1633-83.
|
