Маслорозпилювач 121-10 121-16 121-25

від 100 ₴

Показати оптові ціни

Мінімальна сума замовлення на сайті — 300 ₴

  • В наявності
  • Оптом і в роздріб
  • Код: 121
Маслорозпилювач 121-10 121-16 121-25
Маслорозпилювач 121-10 121-16 121-25В наявності
від 100 ₴
+380 (67) 256-62-52
Відділ продажів
  • +380 (93) 845-70-32
    Відділ продажів
+380 (67) 256-62-52
Відділ продажів
  • +380 (93) 845-70-32
    Відділ продажів
Законом не передбачено повернення та обмін даного товару належної якості

Олія розпилювачі 121-10, 121-16, 121-25

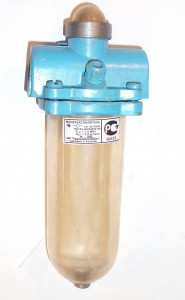

Маслораспылители 121-10, 121-16, 121-25, В44-13, В44-14, В44-26Олія розпилювач 121-25

     Олія розпилювачі 121 10, 121 16, 121 25 УХЛ4 (застарілий аналог оливорозпилювачі В44-13 (23), В44-14(24), В44-26(16) одноразового розпилення призначені для спіскування в стиснене повітря розпиленої олії для змащування поверхонь пневматичних пристроїв, що труться.

     Олія розпилювачі 121-10(16,25) надійні та прості в експлуатації, мають просте регулювання витрати оливи (за допомогою викрутки).
     Олія розпилювачі 121 10, 121 16, 121 25, В44 13, В44 23, В44 14, В44 24, В44 26, В44 16 працюють на стиснутому повітрі, очищеному не грубіше 10 класу забрудненості за ГОСТом 17433-80. Для розпилення використовуються олії з в'язкістю не більш ніж 35 мм.2/с (сСт) за температури +50 °C, очищені не грубіше 14 класу чистоти за ГОСТ 17216-71.
     Кліматичні виконання УХЛ та О, катогочрія розміщення 4 за ГОСТ 15150-69.
     Олія розпилювачі 121-04, 121-06, 121-10, 121-16, 121-25 монтуються в пневмосистемах у вертикальному положенні. Рекомендується встановлювати їх безпосередньо поруч із змащуваними пристроями

Технічні характеристики оливорозпилювачів 121, В44

Параметри Норми для типорозмірів
121-04 121-06 121-10
В41-13(23)		 121-16
В41-14(24)		 121-25
В41-26(16)
Умовний прохід, мм 4 6 10 16 25
Тиск, МПа (кгс/см2)
номінальне
мінімальне
1,0 (10)
0,1(1,0)
Витрата повітря під час тиску 0.4 МПа, м3/хв:
    мінімальний
    максимальний
0,016
0,08
0,040
0,20
0,125
0,63
0,250
1,25
0,630
3,20
Подавання оливи, краплі/хв у разі:
    мінімальній витраті повітря
    максимальній витраті повітря
    мінімальна, не більш ніж
    максимальна, не менш ніж
до 2

0,5
20
до 2

0,5
20
до 3

0,5
20
до 3

0,5
20
до 5

2,0
80
Максимальна місткість резервуара для масла, см3 не менш ніж 20 200 400
Повний середній ресурс, год, не менш ніж 30000
Маса, кг, не більш ніж 0,5 1,5 2,5
Приєднувальна різь ГОСТ 6111-52 К 1/8 К 1/4 К 3/8 К 1/2 К 1
Габарити, мм, не більш ніж 55х55х135 88х88х191 107х98х270

Конструкція й принцип дії оливорозпилювачів

Конструкция и принцип действия маслораспылителей

      На рис. представлений оливорозпилювач В44-23, який містить прозору склянку для олії 2 і корпус 1. У корпусі розташовані ежекторне сопло 3, трубка для забору олії 4, регулювальний гвинт 6, кулька 7. Контроль подавання оливи здійснюється через прозорий ковпачок 5. Основний потік стисненого повітря підводиться до вхідного отвору I, проходить через канал ежекторного сопла 3 і надходить до вихідної отвору II. В ежекторному соплі відбувається місцевий зниження тиску внаслідок збільшення швидкісного напору. Унаслідок цього, завдяки перепаду тиску, олива по трубці 4 надходить під ковпачок 5, стікає вертикальною каналом ежекторного сопла, розпорошується потоком стисненого повітря та подається до вихідного каналу II. Регулювання подавання оливи відбувається гвинтом 6 через кульку 7, яка одночасно працює як дроселювальний елемент і зворотний клапан. Олія розпилювачі працюють на стиснутому повітрі, очищеному не грубіше 10 класу забрудненості за ГОСТ 17433-80.
         Олія розпилювачі монтуються в пневмосистемі у вертикальному положенні. Під час монтажу необхідно стежити за тим, щоб стрілка на корпусі пристрою збігалася з напрямком руху стисненого повітря. Олія розпилювач рекомендується встановлювати безпосередньо поруч із змащуваними пристроями. Для забезпечення стабільності подавання мастила необхідно, щоб об'єм повітропровіду, що з'єднує оливорозпилювач із пневмоциліндром (включно з об'ємом порожнини керування пневморозподільником), не перевищував 50% об'єму вільного повітря, споживаного пневмоциліндром за один хід. Крім того, розпилювач треба розташовувати дещо вище змащуваного пристрою з тим, щоб олива переміщалася в потрібному напрямку частково 18 під дією сили тяжіння. Для розпилення використовуються мінеральні оливи з в'язкістю не більш ніж 35 мм2/с (сС) за температури +50 °C, очищені не грубіше 14 класу чистоти за ГОСТ 17216-71, якщо немає інших вказівок в експлуатаційній документації.
       Під час експлуатації оливорозпилювачів необхідно:
- стежити за рівнем оливи в резервуарі та своєчасно його доливати; під час заливання необхідно використовувати олію відповідної в'язкості, очищену від забруднень. Заливання оливи в оливорозпилювач проводиться через нарізний отвір, що закривається корком 8. Перед заливанням оливорозпилювач необходь — 19 мо вимкнути від магістралі стисненого повітря; - контролювати величину подавання оливи в пневмосистему, позаяк збільшення вмісту оливи в стиснутому повітрі веде до його підвищеної витрати та забруднення довкілля середовища; - видаляти забруднення з резервуара продувкою або промиванням.

Олія розпилювач 121-10

Маслораспылитель 121-10

Основні параметри розпилювача 121 10 УХЛ4:
— умовний прохід 10 мм;
— витрата стисненого повітря, м3/хв — 0,125;

— тиск на вході 1 МПа;
— подавання оливи, краплі/хв, не менш ніж 20;
— вага — не більш ніж 1 кг.

Олія розпилювач 121-16

Маслораспылитель 121-16

Основні параметри розпилювача 121 16 УХЛ4:
— умовний прохід 16 мм;
— витрата стисненого повітря, м3/хв — 0,250;

— тиск на вході 1 МПа;
— подавання оливи, краплі/хв, не менш ніж 20;
— вага — не більш ніж 1 кг.

Олія розпилювач 121-25

Маслораспылитель 121-25

Основні параметри розпилювача 121 25 УХЛ4:
— умовний прохід 25 мм;
— витрата стисненого повітря, м3/хв — 0,980;

— тиск на вході 1 МПа;
— подавання оливи, краплі/хв, не менш ніж 80;
— вага — не більш ніж 1,7 кг.

    Під час замовлення оливорозпилювачів типу 121-... використовуються такі позначення:

оливорозпилювач 121-04 за ТУ 4152-002-00220859-95
оливорозпилювач 121-06 по ТУ 4152-002-00220859-95
оливорозпилювач 121-10 по ТУ 4152-002-00220859-95
оливорозпилювач 121-16 по ТУ 4152-002-00220859-95
оливорозпилювач 121-25 по ТУ 4152-002-00220859-95.
