Гідроклапани тиску ДГ54-35М
|
Гідроклапани ПБГ54-35М, ПАГ54-35М, ПВГ54-35М, ПГ54-35
|
Клапани тиску (запобіжні) ДГ 54-35 М, ДГ54-35, ДГ 54-35М УХЛ4 використовуються в гідравлічних системах як:
-
клапан різниці тисків, тобто, для підтримки заданої різниці тисків, що визначається настроюванням регульованою пружини, в подводимом і який відводиться потоки робочої рідини (масла), або в одному з цих потоків і стороннього потоці.
-
клапана послідовності для пропускання потоку робочої рідини при досягненні заданої величини тиску, що визначається настроюванням регульованою пружини, в цьому потоці або керуючого (дистанційне керування) потоці.
-
запобіжного клапана для запобігання гідравлічного об'ємного привода від тиску, що перевищує максимально допустиме значення.
-
переливного клапана для підтримки заданого значення тиску, шляхом безперервного зливу робочої рідини (масла) через зливний канал під час роботи гідравлічної системи.
|
|
Клапани Г54(БГ54,ВГ54,ДГ54,АГ54)-35 і ПГ54(ПБГ54,ПВГ54,ПДГ54,ПАГ54)-35М (гідравлічні) мають різьбовий або стикове виконання по приєднанню. При різьбовому приєднання, отвори корпусу для підключення ліній мають конічну різьбу К1 1/4". В клапанах стикового приєднання отвори виводяться на стыковую площину і закінчуються цековками під кільця (по ГОСТ 9833-73) для ущільнення стику між гидроаппаратом і спеціальними панелями або проміжними плитами, в яких нарізані різьбові отвори потрібного діаметру для безпосереднього монтажу штуцерів.
|
Параметри гідроклапанів ПБГ54-35, Г54-35, ПГ54-35, АГ54-35, ПАГ54-35, БГ54-35, ВГ54-35, ПВГ54-35, ДГ54-35, ПДГ54-35
|
Гідроклапан
|
Найменування та величина параметра
|
|
Умовний прохід, мм
|
Витрата робочої рідини, л/хв.
|
Тиск настроювання, МПа
|
|
ном.
|
мах.
|
мін.
|
ном.
|
мах.
|
|
АГ54 - 32М
ПАГ54 - 32М
|
10
|
32
|
50
|
1
|
1,0
|
1,2
|
|
Г54 - 32М
ПГ54 - 32М
|
2,5
|
2,8
|
|
БГ54 - 32М
ПБГ54 - 32М
|
6,3
|
7,0
|
|
ВГ54 - 32М
ПВГ54 - 32М
|
10,0
|
11,2
|
|
ДГ54 - 32М
ПДГ54 - 32М
|
20,0
|
23,0
|
|
АГ54 - 34М
ПАГ54 - 34М
|
20
|
125
|
170
|
3
|
1,0
|
1,2
|
|
Г54 - 34М
ПГ54 - 34М
|
2,5
|
2,8
|
|
БГ54 - 34М
ПБГ54 - 34М
|
6,3
|
7,0
|
|
ВГ54 - 34М
ПВГ54 - 34М
|
10,0
|
11,2
|
|
ДГ54 - 34М
ПДГ54 - 34М
|
20,0
|
23,0
|
|
АГ54 - 35М
ПАГ54 - 35М
|
32
|
200
|
300
|
5
|
1,0
|
1,2
|
|
Г54 - 35М
ПГ54 - 35М
|
2,5
|
2,8
|
|
БГ54 - 35М
ПБГ54 - 35М
|
6,3
|
7,0
|
|
ВГ54 - 35М
ПВГ54 - 35М
|
10,0
|
11,2
|
|
ДГ54 - 35М
ПДГ54 - 35М
|
20,0
|
23,0
|
Умовне позначення гідроклапанів тиску типу Г54-3
| ХГ |
|
Х |
|
Г54-3 |
|
Х |
|
ХХХХ |
|
| |
|
|
|
Кліматичне виконання за ГОСТ 15150: УХЛ4, 04.1
|
 |
|
Виконання по усл. проходу: 2 - 10 мм, 4 - 20 мм, 5 - 32 мм
|
|
|
Позначення типу гідроклапана (М - означає "модернізований")
|
|
|
Виконання по номінальному тиску установки: А - 1 Мпа, Б - 6,3 МПа, В - 10 МПа, Д - 20 МПа
|
|
|
Виконання клапана за способом монтажу: без індексу - трубний (різьбовий), П - стиковий (притычный)
|
Габаритні і приєднувальні розміри гідроклапана тиску типу (П)Г54-35
|
Розміри гідроклапана тиску типу Г54-35 (трубне приєднання)
|
| Модель клапана |
Розміри, мм |
| d1 |
d1 |
Hmax |
L |
B |
h1 |
h2 |
h3 |
h4 |
h5 |
h6 |
b |
| АГ54-35(М) |
K1 1/4" |
K1/8" |
252 |
100 |
94 |
142 |
3 |
58 |
101 |
24 |
125 |
40 |
| Г54-35(М) |
K1 1/4" |
K1/8" |
252 |
100 |
94 |
142 |
3 |
58 |
101 |
24 |
125 |
40 |
| БГ54-35(М) |
K1 1/4" |
K1/8" |
252 |
100 |
94 |
142 |
3 |
58 |
101 |
24 |
125 |
40 |
| ВГ54-35(М) |
K1 1/4" |
K1/8" |
252 |
100 |
94 |
142 |
3 |
58 |
101 |
24 |
125 |
40 |
| ДГ54-35(М) |
K1 1/4" |
K1/8" |
274 |
100 |
94 |
142 |
3 |
59 |
101 |
24 |
125 |
40 |
|
|
Розміри гідроклапана тиску типу ПГ54-35 (стикове приєднання)
|
| Модель клапана |
Розміри, мм |
| Hmax |
L (h14) |
B (h14) |
h1 |
h2 |
h3 |
h4 |
h5 |
h6 |
h7 |
h8 |
l1 |
l2 |
l3 |
l4 |
b |
d1 |
d2 |
| ПАГ54-35(М) |
252 |
108 |
74 |
142 |
3 |
10 |
26 |
70 |
93 |
96 |
32 |
80 |
60 |
32 |
20 |
64 |
25 |
17 |
| ПГ54-35(М) |
252 |
108 |
74 |
142 |
3 |
10 |
26 |
70 |
93 |
96 |
32 |
80 |
60 |
32 |
20 |
64 |
25 |
17 |
| ПБГ54-35(М) |
252 |
108 |
74 |
142 |
3 |
10 |
26 |
70 |
93 |
96 |
32 |
80 |
60 |
32 |
20 |
64 |
25 |
17 |
| ПВГ54-35(М) |
252 |
108 |
74 |
142 |
3 |
10 |
26 |
70 |
93 |
96 |
32 |
80 |
60 |
32 |
20 |
64 |
25 |
17 |
| ПДГ54-35(М) |
274 |
108 |
74 |
142 |
3 |
10 |
26 |
70 |
93 |
96 |
32 |
80 |
60 |
32 |
20 |
64 |
25 |
17 |
Гідроклапан тиску БГ54-35М
|
|
Технічні характеристики клапана БГ 54-35 М (БГ 54-35М) УХЛ4:
- тип клапана - запобіжний;
- приєднання - трубне;
- умовний прохід 32 мм;
- номінальний тиск 6,3 МПа;
- номінальний витрата рідини 200 л/хв;
- максимальний витрата рідини 250 л/хв;
- кліматичне виконання для районів з помірним і холодним кліматом;
- маса не більше 4,95 кг
|
Гідроклапан тиску ПВГ54-35М
|
|
Технічні характеристики клапана ПВГ 54-35 М (ПВГ 54-35М) УХЛ4:
- тип клапана - запобіжний;
- приєднання - стикове;
- умовний прохід 32 мм;
- номінальний тиск 10 МПа;
- номінальний витрата рідини 200 л/хв;
- максимальний витрата рідини 250 л/хв;
- кліматичне виконання для районів з помірним і холодним кліматом;
- маса не більше 5,7 кг
|
Гідроклапан тиску ПБГ54-35М
|
|
Технічні характеристики клапана ПБГ 54-35 М (ПБГ 54-35М) УХЛ4:
- тип клапана - запобіжний;
- приєднання - стикове;
- умовний прохід 32 мм;
- номінальний тиск 6,3 МПа;
- номінальний витрата рідини 200 л/хв;
- максимальний витрата рідини 250 л/хв;
- кліматичне виконання для районів з помірним і холодним кліматом;
- маса не більше 4,7 кг
|

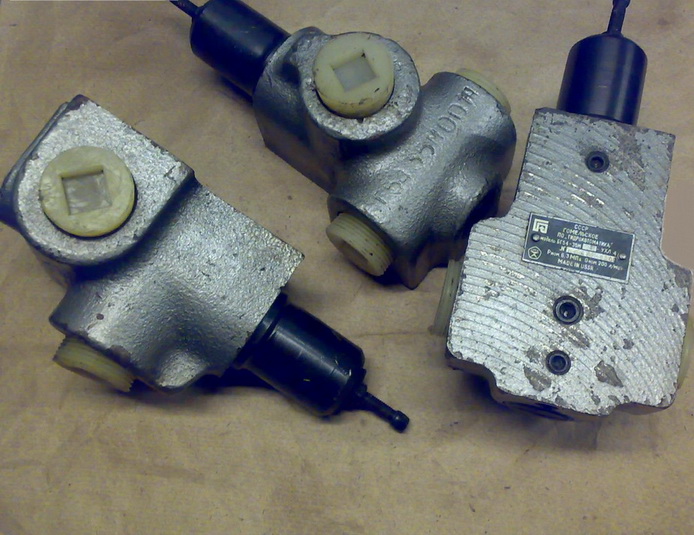

Гідроклапан тиску ВГ54-35М
|
|
Технічні характеристики клапана ВГ 54-35 М (ВГ 54-35М) УХЛ4:
- тип клапана - запобіжний;
- приєднання - трубне;
- умовний прохід 32 мм;
- номінальний тиск 10 МПа;
- номінальний витрата рідини 200 л/хв;
- максимальний витрата рідини 250 л/хв;
- кліматичне виконання для районів з помірним і холодним кліматом;
- маса не більше 4,95 кг
|
|
Гідроклапан тиску ДГ54-34М
|
|
Технічні характеристики клапана ДГ 54-34 М (ДГ 54-34М) УХЛ4:
- тип клапана - запобіжний;
- приєднання - трубне;
- умовний прохід 20 мм;
- номінальний тиск 20 МПа;
- номінальний витрата рідини 125 л/хв;
- максимальний витрата рідини 150 л/хв;
- кліматичне виконання для районів з помірним і холодним кліматом;
- маса не більше 3,95 кг
|
Гідроклапан тиску ВГ54-34М
|
|
Технічні характеристики клапана ВГ 54-34 М (ВГ 54-34М) УХЛ4:
- тип клапана - запобіжний;
- приєднання - трубне;
- умовний прохід 20 мм;
- номінальний тиск 10 МПа;
- номінальний витрата рідини 125 л/хв;
- максимальний витрата рідини 150 л/хв;
- кліматичне виконання для районів з помірним і холодним кліматом;
- маса не більше 3,95 кг
|
Гідроклапан тиску БГ54-34М
|
|
Технічні характеристики клапана БГ 54-34 М (БГ 54-34М) УХЛ4:
- тип клапана - запобіжний;
- приєднання - трубне;
- умовний прохід 20 мм;
- номінальний тиск 6,3 МПа;
- номінальний витрата рідини 125 л/хв;
- максимальний витрата рідини 150 л/хв;
- кліматичне виконання для районів з помірним і холодним кліматом;
- маса не більше 3,95 кг
|

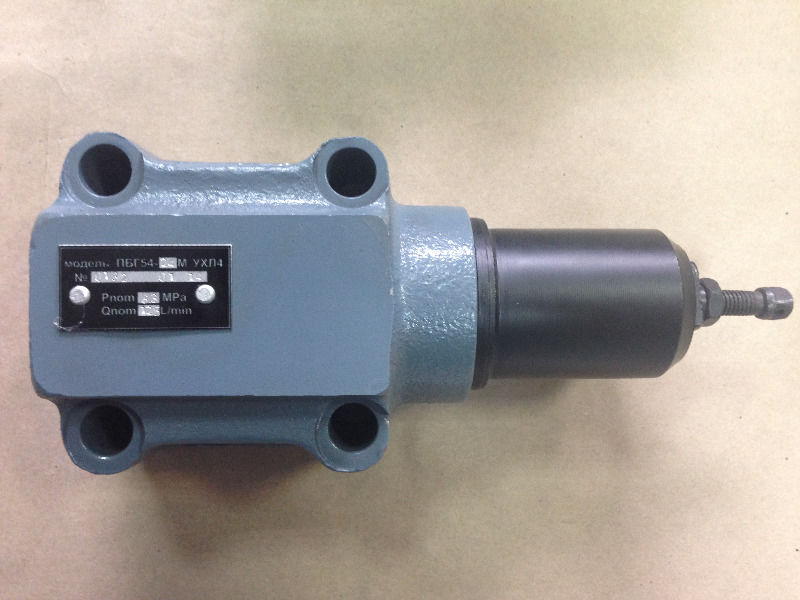

Гідроклапан тиску ПВГ54-34М
|
|
Технические характеристики клапана ПВГ 54-34 М (ПВГ 54-34М) УХЛ4:
- тип клапана - предохранительный;
- присоединение - стыковое;
- условный проход 20 мм;
- номинальное давление 10 МПа;
- номинальный расход жидкости 125 л/мин;
- максимальный расход жидкости 150 л/мин;
- климатическое исполнение для районов с умеренным и холодным климатом;
- масса не более 3,7 кг.
|
Гидроклапан давления ПБГ54-34М
|
|
Технические характеристики клапана ПБГ 54-34 М (ПБГ 54-34М) УХЛ4:
- тип клапана - предохранительный;
- присоединение - стыковое;
- условный проход 20 мм;
- номинальное давление 6,3 МПа;
- номинальный расход жидкости 125 л/мин;
- максимальный расход жидкости 150 л/мин;
- климатическое исполнение для районов с умеренным и холодным климатом;
- масса не более 3,7 кг.
|
Гидроклапан давления ПДГ54-34М
|
|
Технические характеристики клапана ПДГ 54-34 М (ПДГ 54-34М) УХЛ4:
- тип клапана - предохранительный;
- присоединение - стыковое;
- условный проход 20 мм;
- номинальное давление 20 МПа;
- номинальный расход жидкости 125 л/мин;
- максимальный расход жидкости 150 л/мин;
- климатическое исполнение для районов с умеренным и холодным климатом;
- масса не более 3,7 кг.
|
Пример условного обозначения гидроклапана давления модернизированного с диаметром условного прохода 32 мм, работающем при номинальном давлением 6,3 МПа (диапазон регулирования 0,6-7,0 МПа), с номинальным расходом рабочей жидкости 200 л/мин, стыкового монтажа, предназначенном для работы в умеренном климате, категории размещения 4:
- Гидроклапан давления ПБГ54-35М УХЛ4.
|
|
|
