Пневморозподільник В71-22А В71-23А В71-24А АВ71-22А АВ71-24А В71-33А
від 100 ₴
Показати оптові ціниМінімальна сума замовлення на сайті — 300 ₴
- В наявності
- Оптом і в роздріб
- Код: в71
- +380 (93) 845-70-32Відділ продажів
Пневморозподільники кранові В71-23А, АВ71-23А, В71-24А, АВ71-24А, В71-22А, АВ71-22А, В71-33М
|
|
Розподільники кранові пневматичні В71 22А, В71 23А, В71 24, В71 33 А, АВ71 22А, АВ71 23А, АВ71 24А, В71 33 А, В71 33М УХЛ4 (ТУ-53-1787-86) чотири- і шестилінійнілінійні трипозиційні з умовним проходом 6, 10 і 16 мм з ручним керуванням, розраховані на номінальний тиск 1 МПа (10 кг/см2), призначені для зміни напрямів потоків стисненого повітря в пневмоприводах різного призначення та виготовляються для потреб народного господарства та комплектації верстатів і роботів, що постачаються на експорт. Приєднання пневмоліній розподілювача пневматичного кранового В71,АВ71-23А(24А,22А,33А,33М) — нарізне. Великі фотографії пневморозподільників (А) В71-2 |
Основні технічні характеристики
| Параметри | Норми для типорозмірів | |||
| В71-22А АВ71-22А |
В71-23А АВ71-23А |
В71-24А АВ71-24А |
В71-33А В71-33М | |
| Умовний прохід, мм | 6 | 10 | 16 | 10 |
| Номінальний тиск, МПа | 1,0 | |||
| Пропускна здатність, Кv за ГОСТ14691-69, м3/год, не менш ніж | 0,9 | 1,6 | 3,6 | 1,6 |
| Зусилля перемикання за номінального тиску, Н (кгс), не більш ніж | 39,2 (4) | |||
| Каченята повітря з-під золотника за номінального тиску, см3/хв, не більш ніж | 350 | 500 | ||
| Число ліній | 4 | 6 | ||
| Повний 90%-й ресурс, циклів, не менш ніж | 4*106 | |||
| Маса, кг | 0,33 | 0,85 | 0,95 | 0,9 |
| Приєднувальні різі за ГОСТ6111-52 | К1/4" | К3/8" | К1/2" | К3/8" |
| Габаритні розміри, мм | 63х69х97 | 70х71х107 | 86х78х115 | 86х76х112 |
Таблиця відповідності розподілювачів кранових В71, АВ71
| Найменування | Аналог | Умовний прохід, мм | Пропускна здатність, м3/год | Номінальний тиск, Мпа |
| Пневморозподільник 08-11 | Пневморозподільник В71-22А | 6 | 0,9 | 1,0 |
| Пневморозподільник 08-21 | Пневморозподільник АВ71-22А | 6 | 0,9 | 1,0 |
| Пневморозподільник 12-11 | Пневморозподільник В71-23А | 10 | 1,6 | 1,0 |
| Пневморозподільник 12-21 | Пневморозподільник АВ71-23А | 10 |
1,6 | 1,0 |
| Пневморозподільник 16-11 | Пневморозподільник В71-24А | 16 | 3,6 | 1,0 |
| Пневморозподільник 16-21 | Пневморозподільник АВ71-24А | 16 | 3,6 | 1,0 |
| Пневморозподільник В71-33М | Пневморозподільник В71-33А | 10 | 1,6 | 1,0 |
За кількістю ліній: пневморозподільники В71-22А (23А,24А), АВ71-24А(22А,23А) — 4- лінійні трипозиційні, пневморозподільник В71-33А(33М) — 6- лінійний трипозиційний.
Після приєднання трубопроводів кранові пневморозподільники випускаються двох виконань:
- моделі В71-22А, В71-23А, В71-24А, В71-33А, В71-33М - з приєднувальними отворами на торці основи;
- моделі АВ71-22А, АВ71-23А, АВ71-24А — з приєднувальними отворами на бічних сторонах основи.
Отвори для приєднання трубопроводів пневморозподільника В71, АВ71 маркуються такими цифрами:
1 - для підведення повітря;
2, 4, 6, 8 — для приєднання до циліндра;
3 — для виходу повітря в атмосферу.
Поради щодо монтажу:
кожен розподілювач В71, АВ71 перед монтажем рекомендується повторно перевірити на міцність під тиском 1,5 МПа;
положення пневморозподільника В71, АВ71 під час монтажу будь-який, під час монтажу кранові розподілники закріплюються чотирма гвинтами, для цього використовуються чотири монтажні отвори.
Варіанти виконань пневморозподільників кранових В71, АВ71
| Позначення | Ду, мм | Kv, м3/год | Приєднання | Ліній/позицій | Виготовлення |
| В71-23А | 10 | 1,6 | К3/8", нижнє | 4/3 | У середній позиції порожнини споживача узагальнені з атмосферою |
| АВ71-23А | К3/8", боковое | ||||
| В71-24А | 16 | 3,6 | К1/2", нижній | У середній позиції порожнини споживача узагальнені з атмосферою | |
| АВ71-24А | К1/2", бічне | ||||
| В71-22А | 6 | 0,9 | К1/4", нижній | У середній позиції порожнини споживача узагальнені з атмосферою | |
| АВ71-22А | К1/4", бічне | ||||
| В71-33А | 10 | 1,6 | К3/8", нижнє | 6/3 |
Розподільники В71 - 2, АВ71 - 2 працюють на стиснутому повітрі, очищеному не грубіше 10 класу забрудненості за ГОСТ 17433-80 і вмісту розпилена олія в'язкістю 10...35 мм/с (сСт) за температури +50 °C з концентрацією з розчісується 2...4 краплі/м2, нанесеного до умов за ГОСТ 19862-87. Під час монтажу пневморозподільники кранові закріплюються в будь-якому просторовому положенні.
Кліматичне виконання УХЛ та О, категорія розміщення 4 за ГОСТ 15150.
ПРИМІТКА:
- розподілювачі можуть бути поміщені в комплекті з пневмоглушниками;
— на вимогу замовника можливе внесення змін у конструкцію, а також розроблення пристроїв через ТЗ замовника.

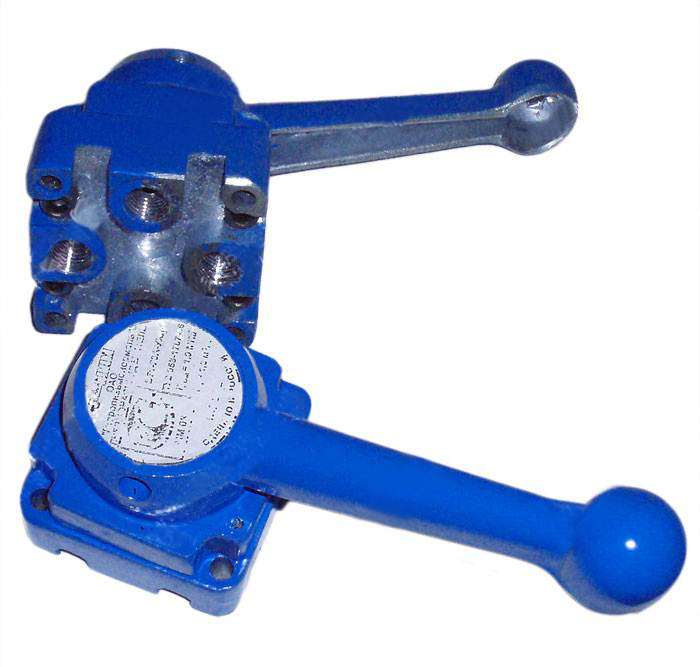

Пневморозподільник крановий В71-33А (В71-33М)
|
|
Основні параметри розподілювача кранового В 71-33 А, 71-33 М УХЛ4: |
Пневморозподільник крановий В71-22А
|
|
Основні параметри розподілювача кранового В 71-22 А УХЛ4: |
Пневморозподільник крановий АВ71-22А
|
|
Основні параметри розподілювача кранового АВ 71-22 А УХЛ4: |
Пневморозподільник крановий АВ71-23А
| Основні | |
|---|---|
| З'єднання | Різьбове |
- Ціна: від 100 ₴
