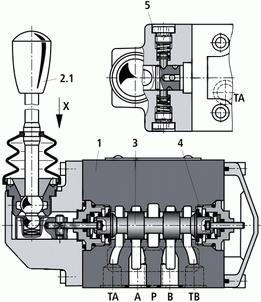

Принцип дії розподілювачів ВММ10 Ф з фіксацією

• Гідророзподільник ВММ10.34.Ф УХЛ4 з умовним проходом 10 мм є золотниковими гідророзподільниками з керуванням від ручки з фіксацією золотника в крайніх положеннях.


• Гідророзподільники ВММ10...Ф слугують для пуску, зупинки та напрямку руху потоку рідини в гідроприводах мобільної та стаціонарної техніки.


• Розподільники складаються з корпусу (1), виконавчого елемента (2.1) (ручка) або виконавчих елементів, золотника (3), а також однієї або двох поворотних пружин (4).


• У вимкненому стані керівний золотник (3) утримується зворотними пружинами (4) — у разі повороту ручки стопором (5) — у середньому або вихідному положенні (за винятком імпульсного золотика з гідравлічним і пневматичним керуванням).


• Керувальний золотник (3) за допомогою виконавчих елементів переміщається в потрібне положення.

Монтажна поверхня розподілювачів ВММ 10 Ф

   Гідророзподільник ВММ10.64.Ф УХЛ4 з ручним керуванням за допомогою ручки з пружинним поверненням без фіксації золотника в крайніх положеннях застосовується в гідроагрегатах станків і мобільної техніки, наприклад, як керівний розподільник виконавчим механізмом стріли автокран. Ця схема розподілу (64) є найпоширенішою, оскільки її застосування не пов'язане з проєктуванням складних гідравлічних систем.

Гідросхема ВММ10-64

   Основні параметри гідророзподільника ВММ 10.64:
   - умовний прохід 10 мм;
   - схема відкривання-закривання робочих каналів — 64;
   - керування гідророзподільником — ручне (від ручки);
   - фіксація золотника;
   - максимальна витрата робочої рідини до 120 л/хв;
   - номінальний тиск на вході 32 МПа;
   - кліматичне виконання — для районів із помірним і холодним кліматом;
   — маса не більш ніж 3,8 кг.

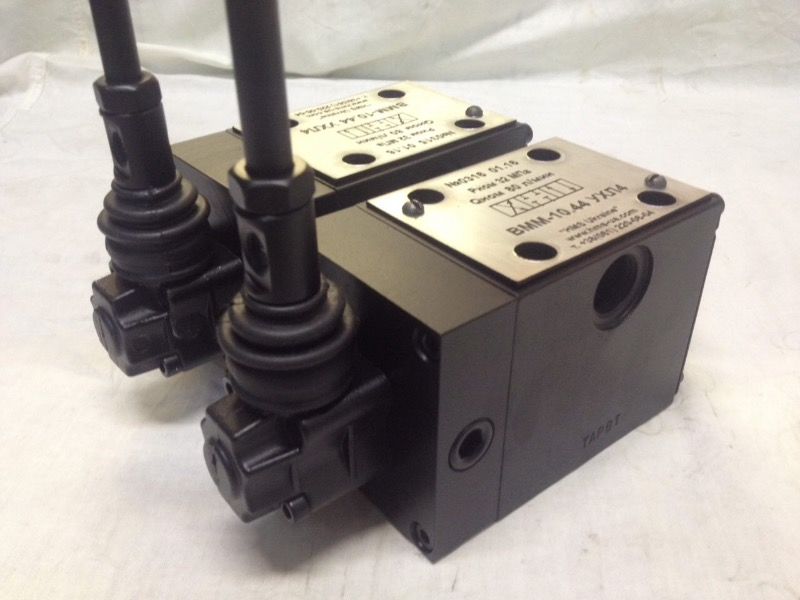

   Гідророзподільник ВММ10 44 Ф з ручним керуванням за допомогою ручки з пружинним поверненням без фіксації золотника в крайніх положеннях застосовується в гідроагрегатах станків і мобільної техніки, наприклад, як керівний розподільник виконавчим механізмом стріли автокран. Ця схема розподілу (64) є найпоширенішою, оскільки її застосування не пов'язане з проєктуванням складних гідравлічних систем.

Гідросхема ВММ10-44

    Основні параметри гідророзподільника ВММ 10.44:
   - умовний прохід 10 мм;
   - схема відкривання-закривання робочих каналів — 44;
   - керування гідророзподільником — ручне (від ручки);
   - фіксація золотника;
   - максимальна витрата робочої рідини до 120 л/хв;
   - номінальний тиск на вході 32 МПа;
   - кліматичне виконання — для районів із помірним і холодним кліматом;
   — маса не більш ніж 3,8 кг.

   Основні параметри плити приєднувального розподілювача ВММ 10:

-вузловий прохід встановлюваного гідророзподільника — 10 мм.

- приєднувальна різь для підведення гідроліній — К3/8 дюйма;

- підведення гідроліній — збоку в боки;

- вага — не більш ніж 1,5 кг.

   Гідророзподільник ВММ 10 574А УХЛ4 з ручним керуванням за допомогою ручки з пружинним поверненням без фіксації золотника в крайніх положеннях застосовується в гідроагрегатах станків і мобільної техніки, з 574-ою схемою розподілу робочої рідини.

Гідросхема 574А

   Основні параметри гідророзподільника ВММ 10.574А:
   - умовний прохід 10 мм;
   - схема відкривання-закривання робочих каналів — 574А;
   - керування гідророзподільником — ручне (від ручки);
   - фіксація золотника відсутня (пружинне повернення);
   - номінальна/ максимальна витрата робочої рідини — 100/120 л/хв;
   - номінальний тиск на вході 32 МПа;
   - кліматичне виконання — для районів із помірним і холодним кліматом;
   — маса не більш ніж 3,8 кг.

   Гідророзподільник ВММ 10 34 УХЛ4 з ручним керуванням за допомогою ручки з пружинним поверненням без фіксації золотника в крайніх положеннях застосовується в гідроагрегатах станків і мобільної техніки, з 34-ою схемою розподілу робочої рідини.

Гідросхема 34

   Основні параметри гідророзподільника ВММ 10.34:
   - умовний прохід 10 мм;
   - схема відкривання-закривання робочих каналів — 34;
   - керування гідророзподільником — ручне (від ручки);
   - фіксація золотника відсутня (пружинне повернення);
   - номінальна/ максимальна витрата робочої рідини — 100/120 л/хв;
   - номінальний тиск на вході 32 МПа;
   - кліматичне виконання — для районів із помірним і холодним кліматом;
   — маса не більш ніж 3,8 кг.

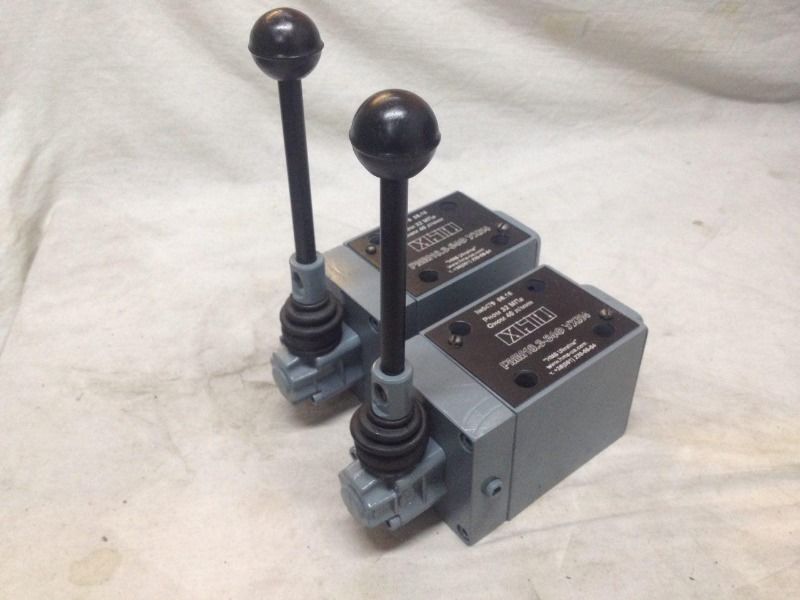

   Гідророзподільник ВММ 10 574 з ручним керуванням за допомогою ручки з пружинним поверненням без фіксації золотника в крайніх положеннях застосовується в гідроагрегатах станків і мобільної техніки, з 574-ою схемою розподілу робочої рідини.

Гідросхема 574

   Основні параметри гідророзподільника ВММ 10.574:
   - умовний прохід 10 мм;
   - схема відкривання-закривання робочих каналів — 574;
   - керування гідророзподільником — ручне (від ручки);
   - фіксація золотника відсутня (пружинне повернення);
   - номінальна/ максимальна витрата робочої рідини — 100/120 л/хв;
   - номінальний тиск на вході 32 МПа;
   - кліматичне виконання — для районів із помірним і холодним кліматом;
   — маса не більш ніж 3,8 кг.

   Гідророзподільник ВММ 10 14 з ручним керуванням за допомогою ручки з пружинним поверненням без фіксації золотника в крайніх положеннях застосовується в гідроагрегатах станків і мобільної техніки, з 14-ою схемою розподілу робочої рідини. Особливістю роботи гідросхеми 14 є те, що в середньому положенні всі канали перепускають робочу рідину.

Гідросхема 14

   Основні параметри гідророзподільника ВММ 10.14:
   - умовний прохід 10 мм;
   - схема відкривання-закривання робочих каналів — 14;
   - керування гідророзподільником — ручне (від ручки);
   - фіксація золотника відсутня (пружинне повернення);
   - номінальна/ максимальна витрата робочої рідини — 100/120 л/хв;
   - номінальний тиск на вході 32 МПа;
   - кліматичне виконання — для районів із помірним і холодним кліматом;
   — маса не більш ніж 3,8 кг.

   Гідророзподільник ВММ 10 24 з ручним керуванням за допомогою ручки з пружинним поверненням без фіксації золотника в крайніх положеннях застосовується в гідроагрегатах станків і мобільної техніки, з 24-ою схемою розподілу робочої рідини.

Гідросхема 24

   Основні параметри гідророзподільника ВММ 10.24:
   - умовний прохід 10 мм;
   - схема відкривання-закривання робочих каналів — 24;
   - керування гідророзподільником — ручне (від ручки);
   - фіксація золотника відсутня (пружинне повернення);
   - номінальна/ максимальна витрата робочої рідини — 100/120 л/хв;
   - номінальний тиск на вході 32 МПа;
   - кліматичне виконання — для районів із помірним і холодним кліматом;
   — маса не більш ніж 3,8 кг.
