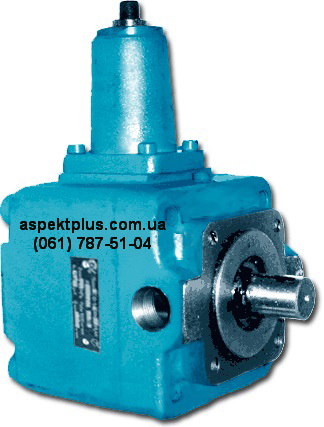

Пластинчасті насоси Г12-53АМ, Г12-54АМ, Г12-55АМ регульовані
|
|
Пластинчасті насоси Г 12 53 АМ, Г 12 54 АМ, Г 12 55 АМ УХЛ4 регульовані призначені для нагнітання робочої гідравлічної рідини в вузлах і механізмах машин, у яких потрібно регульоване за величиною подавання. Насоси Г12-53 (54,55)АМ належать до групи регульованих пластинчастих насосів. Як і регульовані насоси НПЛР-20(50,80,125)/6,3(16) забезпечують зміну подавання мінеральної оливи в гідроприводах від номінального до нуля у разі досягнення в системі тиску, рівного тиску настроювання регулятора тиску. Діапазон кінематичної в'язкості мінеральної оливи 20-213 мм2/с за температури від +10 до +50 °C. Насоси Г12 54АМ, Г12 53АМ, Г12 55АМ мають два різновиди виконання за допомогою зміни робочого об'єму: Настроювання регулятора тиску — механічна. Номінальна частота обертання — 1500 об/хв. Напрямок обертання — праве (якщо дивитися за годинниковою стрілкою з боку вала). |
Характеристики насосів Г12-5
| Модель насоса | Г12-53АМ | Г12-54АМ | Г12-55АМ | 2Г12-55АМ | |||||
| Номінальний робочий об'єм см3 | 20 | 45 | 80 | 80 | |||||
| Частота обертання (ном./хв), об/хв | 1500 / 960 | ||||||||
| Номінальне подавання, л/хв | 25,5 | 58 | 105,6 | 108 | |||||
| Номінальний тиск на виході, МПа | 6,3 | 6,3 | 6,3 | 4 | |||||
| Тиск на вході (макс./хв.), МПа | 0,012 / 0,08 | ||||||||
| Номінальна потужність, кВт | 3,6 | 8,1 | 13,6 | 10,5 | |||||
| Коефіцієнт подавання не менш ніж % | 86 | 86 | 86 | 90 | |||||
| Ресурс за номінального режиму роботи, год | 5000 | 3000 | 3000 | 3000 | |||||
| Граничне значення середнього рівня звуку, дБ (А) | 72 | 75 | 82 | 79 | |||||
| Маса насосакг | 17,5 | 31,5 | 46 | 58 | |||||
| Напрямок обертання | За годинниковою стрілкою | ||||||||
| Навантаження на валу | Радіальні та осьові навантаження неможливі | ||||||||
| Рекомендована в'язкість | 23 ÷ 45 сСт при 40º С (ISO VG22-46). Для холодного запуску за нульового тиску: 400 см максимум | ||||||||
| Клас чистоти рідини | ISO 19/16 (домагається за тонкості фільтрації 25 мкм і ÷ ≥ 75) | ||||||||
| Температура рідини | +70º C | ||||||||
| Положення в просторі | Будь-яке | ||||||||
Структура умовного позначення насосів Г12-5
|
Гідросхема
 |
||||||||||||||||||||||||||||||||||||||||||||||||

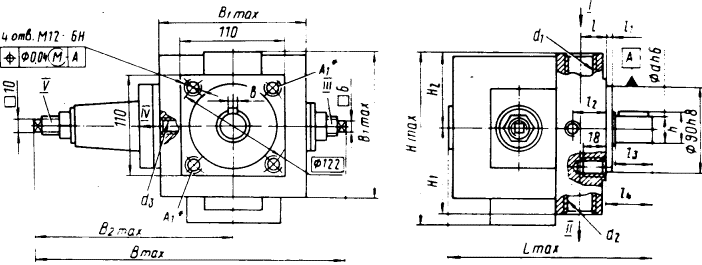

Розміри та габарити насосів Г12-5М
|
|
Таблиця розмірів, мм
| Типорозмір | B | B1 | B2 | b | H | H1 | H2 | h | L | l1 | l2 | l3 | l4 | d | d1 | d2 | d3 |
| Насос Г12-53АМ | 280 | 130 | 180 | 6h | 157 | 71 | 68 | 22,5 | 190 | 4 | 29 | 40 | 46 | 20 | K3/4 | K1/2 | K1/8 |
| Насос Г12-54АМ | 330 | 155 | 228 | 8h | 194 | 90 | 80 | 33 | 220 | 4 | 35 | 42 | 49 | 30 | K1 | K3/4 | K1/4 |
| Насос Г12-55АМ | 360 | 180 | 243 | 8h | 230 | 105 | 95 | 33 | 262 | 5 | 50 | 42 | 50 | 30 | K1 1/2 | K1 | K3/8 |
Насос пластинчастий Г12-55АМ
|
|
Основні параметри лопатного (пластинчастого) насоса Г 12-55 АМ (аналог насос НПлР 80/6,3): |
Насос пластинчастий Г12-54АМ
|
|
Основні параметри лопатного (пластинчастого) насоса Г 12-54 АМ (аналог насос НПлР 50/6,3): |
Насос пластинчастий Г12-53АМ
|
|
Основні параметри лопатного (пластинчастого) насоса Г 12-53 АМ (аналог насос НПлР 20/6,3):
- подавання: 25,3 л/хв
- тиск на виході: 6,3 МПа (63 бари)
- частота обертання (потужність привода): 1500 об./хв (3,6 кВт)
- вага не більш ніж: 17,7 кг.
* параметри наведені у разі в'язкості 35.40 сСт і температури оливи 50 °C.
|
Приклад умовного позначення під час замовлення насоса пластинчастого регульованого з номінальним робочим об'ємом 20 см3 і з номінальною поданням 25,5 л/хв:
Насос Г12-53АМ УХЛ4.
| Основні | |
|---|---|
| Виробник | Ама |
| Напрямок обертання | Праве |
