Поживники мастильні імпульсні 1-002, 1-005, 2-005, 2-010, 2-020, 2-032, 2-050

Питатели импульсные смазочные 1-002, 1-005, 2-005, 2-010, 2-020, 2-032, 2-050

Поживець імпульсний мастильний п'ятивідвідний

     Поживники імпульсні мастильні першого та другого типів використовуються в комплексних мастильних системах і призначені для дозованого подавання мастильного матеріалу (рідкого) до частин вузлів і механізмів станків, що труться, а також іншого промислового обладнання.
     Основні технічні параметри живителів імпульсних одновідвідних і багатовідвідних під час роботи на матеріалі змащувальним із кінематичною в'язкістю 100±20 см, вказані в таблиці нижче. Максимальний розрахунковий тиск на вході імпульсного живителя 32 бари (3,2 МПа), на виході — 16 барів (1,6 МПа). Живильники працюють за температури оливи +5...+50 °C і температури довкілля +1...+40 °C.

     Приклади позначення під час замовлення:
Приклад умовного позначення живича виготовлення 1 з трьома відводоми, що подається об'ємом 0,05 см3, 0,05 см3, 0,05 см3 для районів із помірним і холодним кліматом категорія розміщення 4:
     Поживець імпульсний мастильний 2-050-050-050 УХЛ4.
 Приклад умовного позначення живича виконання 2 з п'ятьма відводами, що подається об'ємами 0,2; 0,2; 0,32; 0,32; 0,32 см3 для районів із помірним і холодним кліматом категорія розміщення 4:
     Поживець імпульсний мастильний 2-020-020-032-032-050 УХЛ4.

     Імпульсний живильник (першого и другого типу) складається з литої планки 1, корпусу 2, клапана 4 з манжетою 3, кільця 5, гільзи 6, пружини 7, штуцера 10, ущільнювального 8 і регульованого 9 кілець. Клапан, гільза та кільце утворюють рухому систему подавання мастила.
     Під час подавання мастильного матеріалу та підвищення тиску у вхідному отворі А вуса відгинаються й олія заповнює порожнину Б. Водночас клапан 4 притискає до кільця 5, перешкоджаючи перетіканню мастильного матеріалу з порожнини Б у порожнину В. Підсувна система підіймається вгору, стискаючи пружину 7. Мастильний матеріал, що міститься в порожнині В, надходить через вихідний отвір Г. Щойно вхідний отвір А з'єднується з отвором зливу, рухома система під дією пружної сили пружин прагне опуститися вниз і в порожнині Б створюється тиск, манжета замикає прохід із порожнини Б у порожнину А, і клапан відкривається. Рухома система відходить униз і з порожнини Б дозована кількість мастильного матеріалу перетікає в порожнину В, відбувається перезаряджання дозатора живителя.

Импульсный питатель

Габаритні та приєднувальні розміри (чортежі) імпульсних живителів

Габаритные и присоединительные размеры (чертежи) импульсных питателей

Габаритные и присоединительные размеры импульсных питателей

Габаритные и присоединительные размеры импульсных смазочных питателей

Основні параметри живителів імпульсних тип 1 і тип 2

Тип Кількість відводів Макс. тиск на вході, МПа Макс. тиск на виході, МПа Об'єм, що подається за цикл, см3 Маса, кг
1 1 3,2 1,6 0,02; 0,05 0,08
2 0,14
3 0,22
5 0,35
2 1 3,2 1,6 0,05; 0,1; 0,2; 0,32; 0,5 0,16
2 0,26
3 0,35
5 0,35

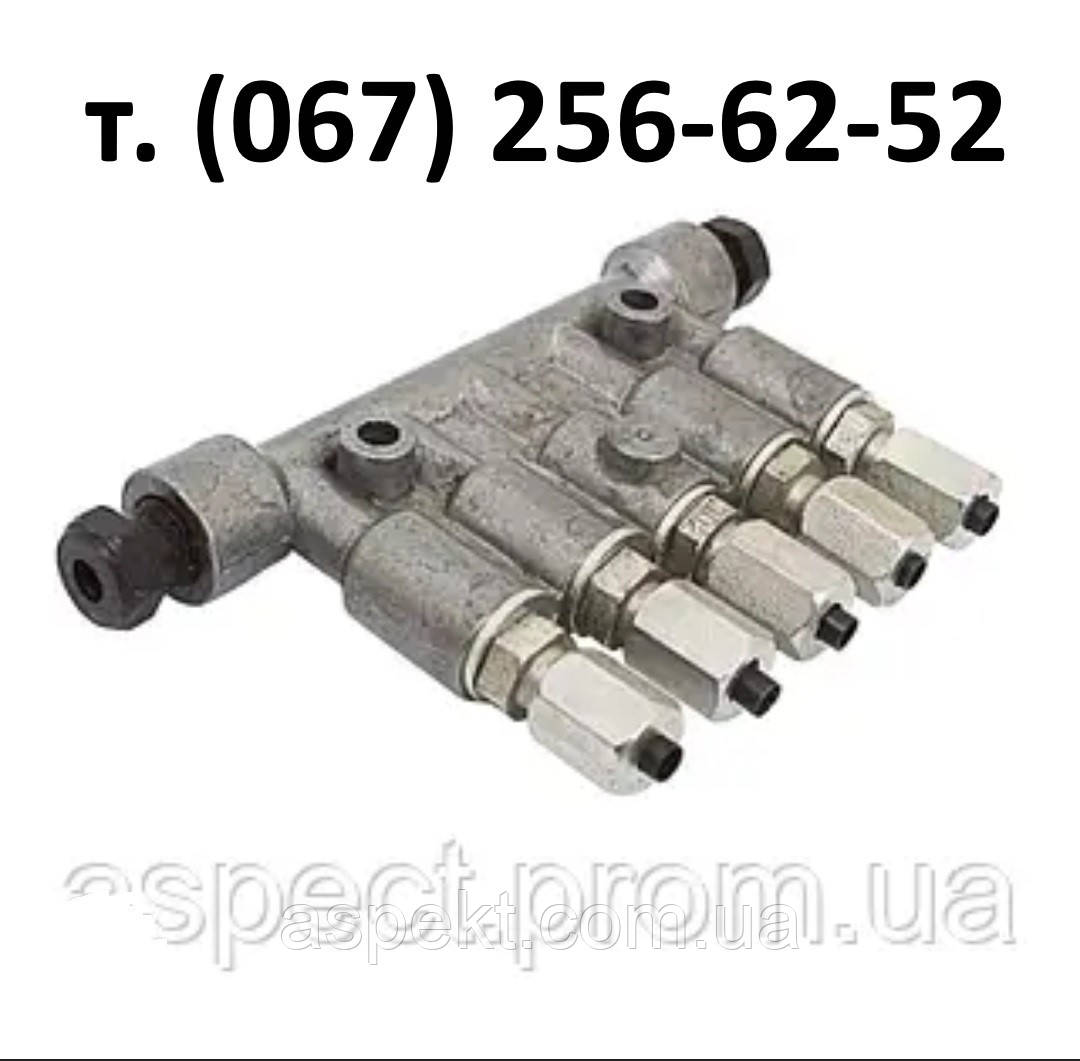

Поживець імпульсний п'ятивідвідний

Питатель импульсный пятиотводный

   Основні параметри імпульсного живича для змащення 2-010-020-032-050-050 УХЛ4:
— номінальний тиск на вході 3,2 МПа;
— об'єм, що подається за цикл, 0,2 см3;
— чіло відводів -5;
— макс. тиск на виході, 1,6 МПа;
— вага не більш ніж 0,35 кг.

Поживець імпульсний мастильний 2-010-020-032

Питатель импульсный смазочный 2-010-020-032

   Основні параметри імпульсного живителя для змащення 2-010-020-032 УХЛ4:
— номінальний тиск на вході 3,2 МПа;
— об'єм, що подається за цикл, 0,2 см3;
— чіло відводів — 3;
— макс. тиск на виході, 1,6 МПа;
— вага не більш ніж 0,25 кг.

Поживець імпульсний мастильний 2-020-020

Питатель импульсный смазочный 2-020-020

   Основні параметри імпульсного живителя 2-020-020 УХЛ4:
— номінальний тиск на вході 3,2 МПа;
— об'єм, що подається за цикл, 0,2 і 0,2 см3;
— чіло відводів — 2;
— макс. тиск на виході, 1,6 МПа;
— вага не більш ніж 0,14 кг.

Поживець імпульсний мастильний 2-010

Питатель импульсный смазочный 2-010

   Основні параметри імпульсного живителя 2-010 УХЛ4:
— номінальний тиск на вході 3,2 МПа;
— об'єм, що подається за цикл, 0,1 см3;
— чіло відводів — 1;
— макс. тиск на виході, 1,6 МПа;
— вага не більш ніж 0,1 кг.

      Приклади позначення під час замовлення:
     Приклад умовного позначення живича виготовлення 1 з одним відведенням, що подається об'ємом 0,02 см3 для районів із помірним і холодним кліматом категорія розміщення 4:
     Поживець імпульсний 1-002 УХЛ4
     Приклад умовного позначення живича виконання 2 з п'ятьма відводами, що подається об'ємами 0,2; 0,2; 0,32; 0,32; 0,32 см3 для районів із помірним і холодним кліматом категорія розміщення:
     Поживець імпульсний 2-020-020-032-032-032 УХЛ4

     Перелік живителів імпульсних одно- і багатовідвідвідних, що постачаються нашою компанією:
     живлячі імпульсні одновідвідні (першого типу) 1-002, 1-005;
     живлячі імпульсні двовідвідні (першого типу) 1-002-002, 1-005-005, 1-002-005, 1-005-002;
     живлячі імпульсні тривідвідні (першого типу) 1-002-002-002, 1-005-005-005, 1-002-005-005, 1-002-002-005, 1-005-002-005, 1-005-005-002;
     живлячі імпульсні п'ятивідвідні (першого типу) 1-002-002-002-002-002, 1-005-005-005-005-005, 1-002-005-005-005-005, 1-002-002-005-005-005, 1-002-002-002-005-005, 1-002-002-002-002-005, 1-005-002-002-002-002, 1-005-005-002-002-002, 1-005-005-005-002-002, 1-005-005-005-005-002, 1-005-002-005-002-005, 1-002-005-002-005-002.

     живлячі імпульсні одновідвідні (другого типу) 2-005, 2-010, 2-020, 2-032, 2-050;
     живлячі імпульсні двовідвідні (другого типу) 2-005-005, 2-010-010, 2-020-020, 2-032-032, 2-050-050, 2-005-010, 2-010-005, 2-010-020, 2-020-010, 2-020-005, 2-032-005, 2-032-010, 2-032-020, 2-035-050, 2-050-005, 2-050-010, 2-050-020, 2-050-032;
     живлячі імпульсні тривідвідні (другого типу) 2-005-005-005, 2-010-010-010, 2-020-020-020, 2-032-032-032, 2-050-050-050, 2-005-010-005, 2-005-010-010, 2-010-005-010, 2- 010-010-005, 2-010-020-010, 2-010-020-020, 2-010-032-010, 2-010-032-032, 2-010-032-020, 2-010-032-050, 2-010-032-032, 2-010-050-050, 2-020-005-020, 2-020-005-005, 2-020-010-010, 2-020-010-020, 2-020-032-032, 2-020-032-020, 2-020-050-020, 2-020-050-050, 2-032-005-032, 2-032-005-005, 2-032-010-032, 2-032-010-010, 2-032-020-020, 2-032-020-032, 2-032-050-050, 2-032-032-050, 2-032-050-032, 2-050-005-050, 2-050-005-005, 2-050-010-010, 2-050-010-050, 2-050-020-050, 2-050-020-020, 2-050-032-032, 2-050-032-050;
     живлячі імпульсні п'ятивідвідні (другого типу) 2-005-005-005-005-005, 2-010-010-010-010-010, 2-020-020-020-020-020, 2-032-032-032-032-032, 2-050-050-050-050-050, 2-005-010-020-032-050, 2-010-020-032-050-005, 2-20-032-050-005-010, 2-032-050-005-010-020, 2-050-005-010-020-032.
