Гідророзподільники РХ06574А1 (РХ 06574А1, РХ 06 574А)

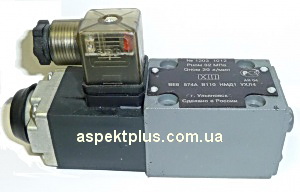

Гидрораспределитель РХ 06574А1

Гідророзподільник РХ 06574А1

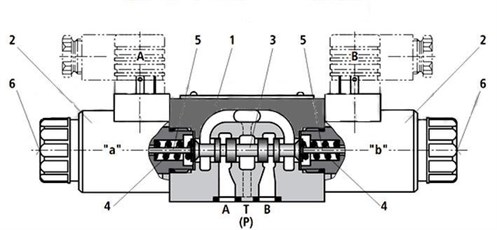

Принцип дії розподілювачів РХ06

Принцип действия распределителей РХ06
  • Гідророзподільник РХ06574А1 (РХ06 574А) 24В 110В 220В є золотистими гідророзподільниками з однобічним електромагнітним керуванням (з однією котушкою). Такі розподілювачі застосовуються для керування пуском, зупинком і напрямком об'ємного потоку.

  • Основні частини гідророзподільників РХ06.574А (574,573,573Е,574Е) корпус (1), один магніт (2) з боку каналу А або з боку каналу В, золотник (3), а також одна поворотна пружина (4).

  • У вимкненому стані золотушник (3) утримується поворотною пружиною (4) у вихідному положенні. Золотник (3) приводиться в дію магнітом, що працює в олії (2). Для забезпечення бездоганної працездатності порожнину магніту має бути наповнена оливою.

  • Зусилля від магніту (2) передається за допомогою штовхача (5) на золотник (3) і переміщує його з нейтральної позиції в потрібне кінцеве положення. Завдяки цьому реалізується необхідний напрямок руху об'ємного потоку від P до A и от B до T или от P до B и от A до T.

  • Після вимкнення магніту (2) золотник (3) переміщається за допомогою поворотної пружини (4) у своє вихідне положення. Як додаткова опція може застосовуватися ручне дублювання (6), за допомогою якого можна переміщати золотник (3) без збудження електромагнітного випромінювання.

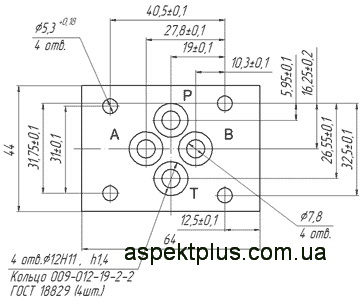

Монтажна поверхня розподілювачів РХ 06

Монтажная поверхность распределителей РХ 06

Технічні характеристики та параметри гідророзподільників РХ06

Структура умовного позначення

РХ   06   574А   Г24   НМ

НМ = тип керівної котушки "мокраю", працює в оливі
Спрямова напруга електромагнітна:
Г24 = 24 вольта постійного струму
В110 = 110 вольтів змінного струму
В220 = 220 вольтів змінного струму
Гідравлічна схема золотника:
574А = електромагнітна з боку каналу А, у перехідному стані золотника всі канали перекриті:
574А = электромагнит со стороны канала А, в переходном состоянии золотника все каналы перекрыты
574 = електромагнітна з боку каналу А, у перехідному стані золотника канали перепускають робочу рідину:
574 = электромагнит со стороны канала А, в переходном состоянии золотника каналы перепускают рабочую жидкость
573 = електромагнітна з боку каналу А:
573 = электромагнит со стороны канала А
574Е = електромагнітна з боку каналу В, у перехідному стані золотника всі канали перекриті:
574Е = электромагнит со стороны канала В, в переходном состоянии золотника все каналы перекрыты
573Е = електромагнітна з боку каналу В:
573Е = электромагнит со стороны канала В
6 = умовний прохід
РХ = тип пристрою

Характеристики

Максимальний робочий тиск:

Отвори: P-A-B
Отвір: T


бар		 Пост. ток Перем. струм
350
210		 350
160
Максимальна витрата л/хв 80 60
Робоча рідина Робоча рідина на мінеральній основі (HL, HLP) згідно з DIN 51524; біологічно швидко розкладна робоча рідина згідно з VDMA 24568; HETG (рапсова олія); HEPG (полігліколь); HEES (синтетичні ефіри)
Діапазон температур робочої рідини oС -30 ... +80
Температура довкілля oС до +50
Діапазон в'язкостей рідини сСт 25 ... 2320
Допустимий ступінь забруднення рідини клас 20/18/15 по
ISO 4406:1999
Час витримування в переключеному стані тривалий
Маса гідророзподільника кг 1,45

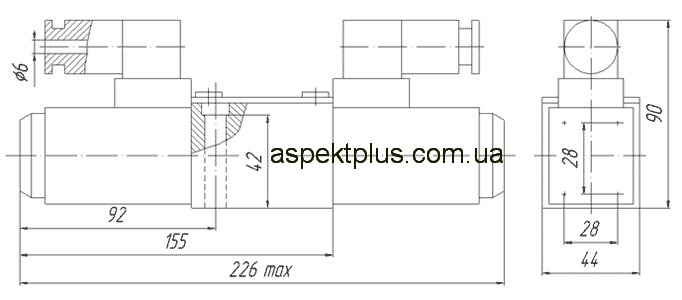

Габаритні та приєднувальні розміри гідророзподільників РХ06

Габаритные и присоединительные размеры гидрораспределителей РХ06
1.1 Магнит "a"
1.2 Магніт "b"
2. Розмір для магніту з прихованим ручним дублюванням
3. Розмір для магніту з ручним дублюванням
4. Розмір для магніту без ручного дублювання
5, 6 — сполучний штекер зі світлодіодною індикацією (входить до комплекту постачання)
9. Заводська табличка		 10. Одинакові ущільнювальні кільця для каналів A, B, P, T
(Вказівки! Канали розташовані відповідно до своїх функцій; забороняється їх міняти місцями або заглушати під час під'єднання до гідросистеми)
11. Нарізна заглушка для розподілювачів з одним магнітом
12. Простір, потрібний для зняття сполучного штекера/вуглового з'єднувального штекера		 13. Необхідне місце для зняття котушки з гідророзподільника
14. Контрайка, момент затягування MA = 4+1 Нм
15. Розташування каналів згідно з DIN 24340 форма A (без отвору для фіксації), або згідно з ISO 4401-03-02-0-05
16. Інша довжина захоплення гвинтом: 22 мм

Плита монтажна (приєднувальна) розподілювача РХ06

Плита монтажная (присоединительная) распределителя РХ06

   Основні параметри плити приєднувальної РХ-6:

-вузловий прохід встановлюваного гідророзподільника — 6 мм.

- приєднувальна різь для підведення гідроліній — К3/8 дюйма;

- підведення гідроліній — збоку в боки;

- вага — не більш ніж 1 кг.

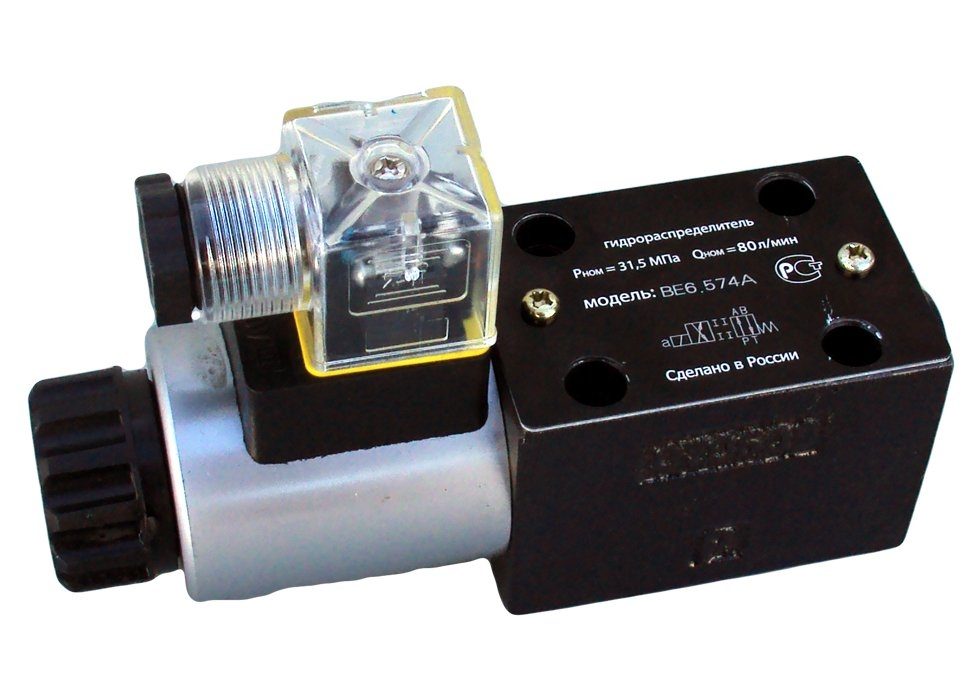

Гідророзподільники РХ06574А1 (РХ 06 574А)

Гидрораспределители РХ06574А1 (РХ 06 574А)

   Гідророзподільник РХ 06574А1 з однобічним електромагнітним керуванням (електромагнітна здатність розміщена з боку каналу А) на 24 В постійного струму (в інших виробленнях на 110 і 220 В змінного струму) застосовується в гідроагрегатах ГПДВ пресів, наприклад, ДГ2424, ДГ2426, ДГ2428, ДГ2430, ДГ2432, ДГ2434, ДГ2436 зусиллям до 400 тс та інших гідравлічних машин.

Гідросхема 574А

Гидросхема распределителя РХ06574А1

   Основні параметри гідророзподільника ВЕ6.574А.В110 (В220, Г24):
   - умовний прохід 6 мм;
   - схема відкривання-закривання робочих каналів — 574А;
   - напруга: 110 або 220 вольта змінного струму, 24 В пост. струму;
   - макс. витрата робочої рідини 60-80 л/хв;
   - номінальний тиск на вході 32 МПа;
   - максимальний тиск на виході 6 МПа;
   - кліматичне виконання — для районів із помірним і холодним кліматом;
   — маса не більш ніж 1,45 кг.

Гідророзподільники РХ065741 (РХ06 574)

Гидрораспределители РХ065741 (РХ 06 574)

   Гідророзподільник РХ 065741 з однобічним електромагнітним керуванням (електромагнітна здатність розміщена з боку каналу А) на 24 В постійного струму (в інших виробленнях на 110 і 220 В змінного струму) застосовується в гідроагрегатах пресів, токарних, фрезерних, литтявих верстатів і в складі інших гідроагрегатів і комплексів.

Гідросхема 574

Гидросхемы гидрораспределителя РХ06 574

   Основні параметри гідророзподільника РХ 06 574:
   - умовний прохід гідророзподільника 6 мм;
   - схема відкривання-закривання робочих каналів — 574;
   - напруга: 110 або 220 вольта змінного струму, 24 В пост. струму;
   - макс. витрата робочої рідини 60-80 л/хв;
   - номінальний тиск на вході 32 МПа;
   - максимальний тиск на виході 6 МПа;
   - кліматичне виконання — для районів із помірним і холодним кліматом;
   — маса не більш ніж 1,45 кг.

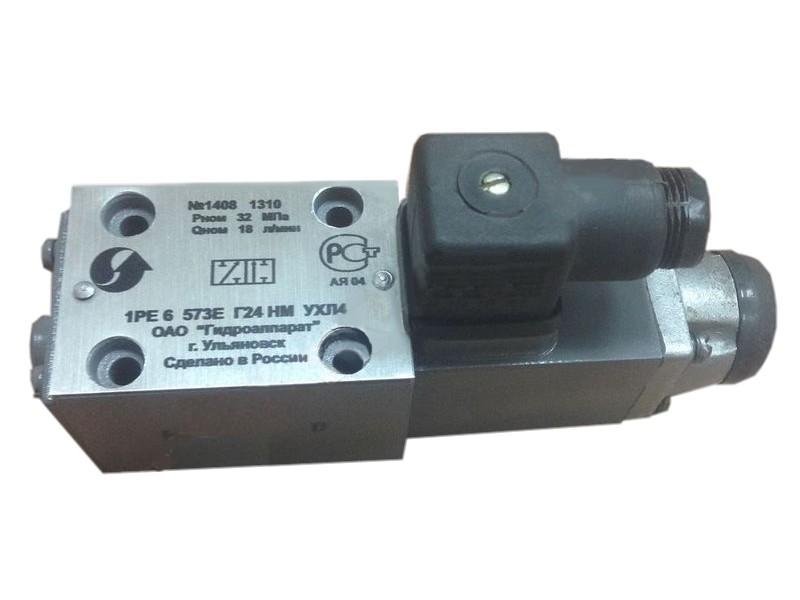

Гідророзподільники РХ06573Е1 (РХ06 573Е)

Гидрораспределители РХ06573Е1 (РХ06 573Е)

   Гідророзподільник РХ 06573Е1 з однобічним електромагнітним керуванням (електромагнітна здатність розміщена з боку каналу В) на 24 В постійного струму (в інших виробленнях на 110 і 220 В змінного струму) застосовується в гідросистемах станків і мобільної техніки. Як видно на фото зліва, до комплекту постачання входять: штекер зі світлодіодною індикацією режимів роботи та гвинти для кріплення гідророзподільника на гідроагрегат.

Гідросхема 573Е

Гидросхема гидрораспределителя РХ06 573Е

   Основні параметри гідророзподільника РХ 06 573Е:
   - умовний прохід 6 мм;
   - схема відкривання-закривання робочих каналів — 573Е;
   - напруга: 110 або 220 вольта змінного струму, 24 В пост. струму;
   - макс. витрата робочої рідини 60-80 л/хв;
   - номінальний тиск на вході 32 МПа;
   - максимальний тиск на виході 6 МПа;
   - кліматичне виконання — для районів із помірним і холодним кліматом;
   — маса не більш ніж 1,45 кг.

Гідророзподільники РХ06574Е1 (РХ06 574Е)

Гидрораспределители РХ06574Е1 (РХ06 574Е)

   Гідророзподільник РХ 06574Е1 з однобічним електромагнітним керуванням (електромагнітна здатність розміщена з боку каналу В) на 24 В постійного струму (в інших виробленнях на 110 і 220 В змінного струму) застосовується в гідросистемах станків і мобільної техніки. Як видно на фото зліва, до комплекту постачання входять: штекер зі світлодіодною індикацією режимів роботи та гвинти для кріплення гідророзподільника на гідроагрегат.

Гідросхема 574Е

Гидросхемы гидрораспределителя РХ06 574Е

   Основні параметри гідророзподільника РХ 06 574Е:
   - умовний прохід 6 мм;
   - схема відкривання-закривання робочих каналів — 574Е;
   - напруга: 110 або 220 вольта змінного струму, 24 В пост. струму;
   - макс. витрата робочої рідини 60-80 л/хв;
   - номінальний тиск на вході 32 МПа;
   - максимальний тиск на виході 6 МПа;
   - кліматичне виконання — для районів із помірним і холодним кліматом;
   - маса гідророзподільника не більш ніж 1,45 кг.

           Приклад умовного позначення гідравлічного золотникового розподільника з однобічним електромагнітним керуванням, Ду = 6 мм, тип електромагнітного — "мокрий", зі схемою розподілу 574А, живлення від мережі 24 В постійного струму, для роботи в холодному та помірному кліматі:
     Гідророзподільник ВЕ6.574А.Г24.
