Розподільник ВЕ 10 574А

Принцип дії розподілювачів ВЕ10

• Гідророзподільник ВЕ10 574 Г24 (В110, В220), ВЕ10 574А Г24 (В110, В220), ВЕ10 574Е Г24 (В110, В220), ВЕ10 573 Г24 (В110, В220), ВЕ10 573Е Г24 (В110, В220) УХЛ4 з умовним проходом 10 мм є золотниковими гідророзподільниками з однобічним електромагнітним керуванням (з однією котушкою).

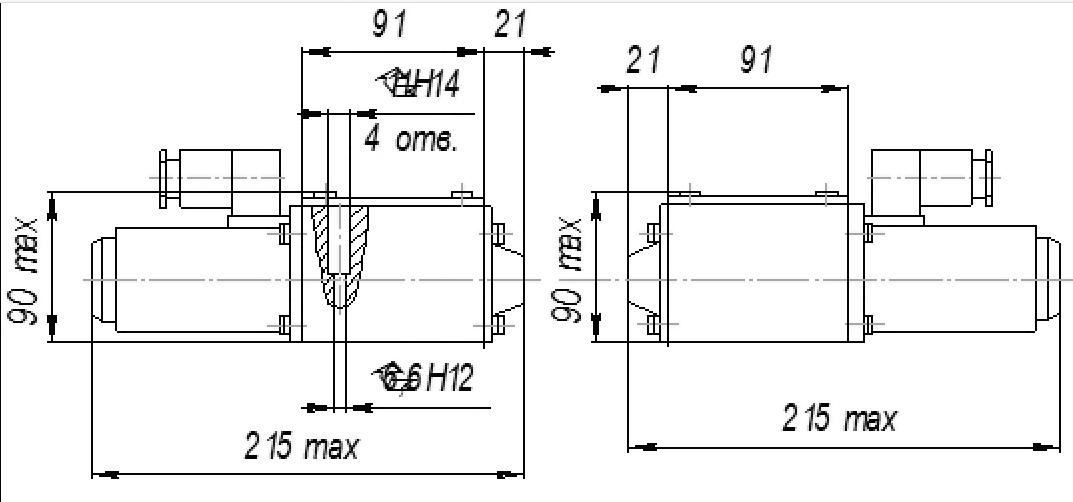

• Магніт у одноагнітних гідророзподільників ВЕ10 розташований або з боку каналу А (гідросхеми 573, 574, 574А), або (як на фото зліва) з боку каналу В (гідросхеми 573Е, 574Е).


• Перемикні одним електромагнітним гідророзподільником ВЕ10 із пружинним поверненням керують пуском, зупинкою й напрямком руху потоку рідини.


• Основними елементами розподілювача ВЕ10.574А (574Е,574,573Е,573)Г24, В110, В220 Н М є: корпус (1), один або два електромагнітні (2), золотник (3) й одна або дві поворотні пружини (4).


• Якщо немає керівного сигналу золотник (3) утримується пружиною (4) у середньому або у вихідному положенні (крім імпульсного золотика). Перемикання золотника (3) здійснюється від заповненого олією магніту (2).


• Умовою надійного спрацьовування магніту є заповнення його порожнин оливою.


• Магніт через штовхач (2) переміщує керівний золотник (3) з вихідного положення в задану позицію. Водночас забезпечується перетікання рідини за напрямами Р-А и В-Т або Р-В и А-Т.


• У разі знебарвленого магніту (2) золотушник (3) пружиною (4) переміщається у вихідне положення.

Монтажна поверхня розподілювачів ВЕ10

Пристрій гідророзподільників ВЕ-10:

Елементи конструкції:

• 1 - штепсельний роз'єм;
• 2 - шайба;
• 3 - пружина;
• 4 - електромагнітні;
• 5 - втулка;
• 6 — чашка;
• 7 - гильза;
• 8 - золотушник;
• 9 - корпус;
• 10 — дренажний отвір;
• 11 — штовхач;

Керування золотником відбувається через подавання напруження на електромагнітне, яке генерує магнітне поле та впливає на золотник через штовхач. Завдяки цьому потік оливи рухається в необхідному напрямку: від P до A і від B до T або від P до B і від A до T. У разі вимкнення електромагнітної пружини повертає золотник у вихідне положення.

Двопозиційні гідророзподільники ВЕ10.574А можуть мати можливість фіксації золотника в крайньому положенні, що дає змогу не тримати електромагнітну електрику тривалий час під напругою після переміщення полотниця. Якщо фіксування немає, після вимкнення електромагнітна повернення золотика у вихідне положення здійснюється завдяки пружині, як і в трипозиційних схемах. Дренаж витоків робочого середовища з торцевих порожнин золотистика відбувається через дренажний отвір.

Характеристики гідророзподільників ВЕ10

   Гідророзподільник ВЕ10 574А Г24, ВЕ10 574А В110, ВЕ10 574А В220 з однобічним електромагнітним керуванням (електромагнітна здатність розміщена з боку каналу А) на 24 В постійного струму (в інших виробленнях на 110 і 220 В змінного струму) застосовується в гідроагрегатах промислових і мобільних машин (наприклад, бурові машини).

Гідросхема 574А

   Основні параметри гідророзподільника ВЕ10.574А.В110 (В220, Г24):
   - умовний прохід 10 мм;
   - схема відкривання-закривання робочих каналів — 574А (пунктиром на гідросхемі показано стан каналів у момент переміщення золотника з одного положення в інше, як видно, всі канали перекриті);
   - напруга: 110 або 220 вольта змінного струму, 24 В пост. струму;
   - номінальна витрата робочої рідини 100 л/хв;
   - максимальна витрата робочої рідини 120 л/хв;
   - номінальний тиск на вході 32 МПа;
   - кліматичне виконання — для районів із помірним і холодним кліматом;
   — маса гідророзподільника не більш ніж 4,7 кг.

   Гідророзподільник ВЕ10 574 Г24, ВЕ10 574 В110, ВЕ10 574 В220 з однобічним електромагнітним керуванням (електромагнітна здатність розміщена з боку каналу А) на 24 В постійного струму (в інших виробленнях на 110 і 220 В змінного струму) застосовується в гідроагрегатах пресів, токарних, фрезерних, литтявих верстатів і в складі інших гідроагрегатів і комплексів.

Гідросхема 574

   Основні параметри гідророзподільника ВЕ10.574.В110 (В220, Г24):
   - умовний прохід гідророзподільника 10 мм;
   - схема відкривання-закривання робочих каналів — 574 (пунктиром на гідросхемі показано стан каналів у момент переміщення золотушнику з одного положення в інше, як видно, канали зібрано, що дає змогу уникнути ударів у гідроциліндрах виконавчих механізмів);
   - напруга: 110 або 220 вольта змінного струму, 24 В пост. струму;
   - номінальна витрата робочої рідини 100 л/хв;
   - максимальна витрата робочої рідини 120 л/хв;
   - номінальний тиск на вході 32 МПа;
   - кліматичне виконання — для районів із помірним і холодним кліматом;
   — маса гідророзподільника не більш ніж 4,7 кг.

   Гідророзподільник ВЕ10 573 Г24, ВЕ10 573 В110, ВЕ10 573 В220 з однобічним електромагнітним керуванням (електромагнітна здатність розміщена з боку каналу А) на 24 В постійного струму (в інших виробленнях на 110 і 220 В змінного струму) застосовується в гідроагрегатах пресів, токарних, фрезерних, литтявих верстатів і в складі інших гідроагрегатів і комплексів.

Гідросхема 573

   Основні параметри гідророзподільника ВЕ10.573.В110 (В220, Г24):
   - умовний прохід 10 мм;
   - схема відкривання-закривання робочих каналів — 573 (пунктиром на гідросхемі показано стан каналів у момент переміщення золотника з одного положення в інше, як видно, всі канали перекриті);
   - напруга: 110 або 220 вольта змінного струму, 24 В пост. струму;
   - номінальна витрата робочої рідини 100 л/хв;
   - максимальна витрата робочої рідини 120 л/хв;
   - номінальний тиск на вході 32 МПа;
   - кліматичне виконання — для районів із помірним і холодним кліматом;
   — маса гідророзподільника не більш ніж 4,7 кг.

   Гідророзподільник ВЕ10 573Е Г24, ВЕ10 573Е В110, ВЕ10 573Е В220 з однобічним електромагнітним керуванням (електромагнітна здатність розміщена з боку каналу В) на 24 В постійного струму (в інших виробленнях на 110 і 220 В змінного струму) застосовується в гідросистемах станків і мобільної техніки. До комплекту постачання входять: штекер зі світлодіодною індикацією режимів роботи та гвинти для кріплення гідророзподільника на гідроагрегат.

Гідросхема 573Е

   Основні параметри гідророзподільника ВЕ10.573Е.В110 (В220, Г24):
   - умовний прохід 10 мм;
   - схема відкривання-закривання робочих каналів — 573Е (пунктиром на гідросхемі показано стан каналів у момент переміщення золотника з одного положення в інше, як видно, всі канали перекриті);
   - напруга: 110 або 220 вольта змінного струму, 24 В пост. струму;
   - номінальна витрата робочої рідини 100 л/хв;
   - максимальна витрата робочої рідини 120 л/хв;
   - номінальний тиск на вході 32 МПа;
   - кліматичне виконання — для районів із помірним і холодним кліматом;
   — маса гідророзподільника не більш ніж 4,7 кг.

   Гідророзподільник ВЕ10 574Е Г24, ВЕ10 574Е В110, ВЕ10 574Е В220 з однобічним електромагнітним керуванням (електромагнітна здатність розміщена з боку каналу В) на 24 В постійного струму (в інших виробленнях на 110 і 220 В змінного струму) застосовується в гідросистемах станків і мобільної техніки. До комплекту постачання входять: штекер зі світлодіодною індикацією режимів роботи та гвинти для кріплення гідророзподільника на гідроагрегат.

Гідросхема 574Е

   Основні параметри гідророзподільника ВЕ10.574Е.В110 (В220, Г24):
   - умовний прохід 10 мм;
   - схема відкривання-закривання робочих каналів — 574Е (пунктиром на гідросхемі показано стан каналів у момент переміщення золотника з одного положення в інше, як видно, всі канали перекриті);
   - напруга: 110 або 220 вольта змінного струму, 24 В пост. струму;
   - номінальна витрата робочої рідини 100 л/хв;
   - максимальна витрата робочої рідини 120 л/хв;
   - номінальний тиск на вході 32 МПа;
   - кліматичне виконання — для районів із помірним і холодним кліматом;
   — маса гідророзподільника не більш ніж 4,7 кг.

   Гідророзподільник ВЕ10 574А ОФ Г24, ВЕ10 574А ОФ В110, ВЕ10 574А ОФ В220 з однобічним електромагнітним керуванням (електромагнітна здатність розміщена з боку каналу В) на 24 В постійного струму (в інших виробленнях на 110 і 220 В змінного струму) застосовується в гідросистемах станків і мобільної техніки. До комплекту постачання входять: штекер зі світлодіодною індикацією режимів роботи та гвинти для кріплення гідророзподільника на гідроагрегат.

Гідросхема 574А ОФ

   Основні параметри гідророзподільника ВЕ10.574А.ОФ.В110 (В220, Г24):
   - умовний прохід 10 мм;
   - схема відкривання-закривання робочих каналів — 574А (пунктиром на гідросхемі показано стан каналів у момент переміщення золотника з одного положення в інше, як видно, всі канали перекриті);
   - напруга: 110 або 220 вольта змінного струму, 24 В пост. струму;
   - номінальна витрата робочої рідини 100 л/хв;
   - максимальна витрата робочої рідини 120 л/хв;
   - номінальний тиск на вході 32 МПа;
   - кліматичне виконання — для районів із помірним і холодним кліматом;
   — маса гідророзподільника не більш ніж 6,5 кг.

   Основні параметри плити приєднувальної ВЕ10.574А (574,574Е,573):

-вузловий прохід встановлюваного гідророзподільника — 10 мм.

- приєднувальна різь для підведення гідроліній — К3/8 дюйма;

- підведення гідроліній — збоку в боки;

- вага — не більш ніж 1 кг.
