Гідророзподільники РХ10 34 (РХ1034100)
|

Розподільник РХ1034100
|
Гідравлічний розподілювач (гідророзподільник) РХ10.34, РХ10 34, РХ 10 34, РХ1034100, РХ 1034100 виробництва Болгарія — пристрій, призначений для керування гідравлічними потоками в гідросистемі за допомогою зовнішнього впливу (сигналу).
Гідравлічні розподілники знайшли широке застосування в машинобудуванні, металургії, легкій промисловості та дорожньо-будівельній техніці.
Гідророзподільники РХ10.44 (574А,34,64,574Е,573) належать до золотистих гідравлічних розподільників з електромагнітним керуванням, тобто перемикання положення золотистика відбувається за допомогою керівного елемента — електромагнітного (привода електромагнітного).
Гідророзподільники РХ-10 працюють на мінеральних оливах із кінетичною в'язкістю від 10 до 400 мм2/с із номінальною тонкістю фільтрації не грубіше 25 мкм.
Дозволяється експлуатація гідророзподільників РХ 10 за температури довкілля від -40 до +55 °C.
Кліматичне вироблення й категорія розміщення: УХЛ4, О4, ХЛ1 за ГОСТом 15150.
Гідророзподільники РХ1044100, РХ1064100, РХ1034100, РХ10574А100, РХ10574АОФ100 є аналогами гідророзподільників ВЕ10 і ПЕ10.
|

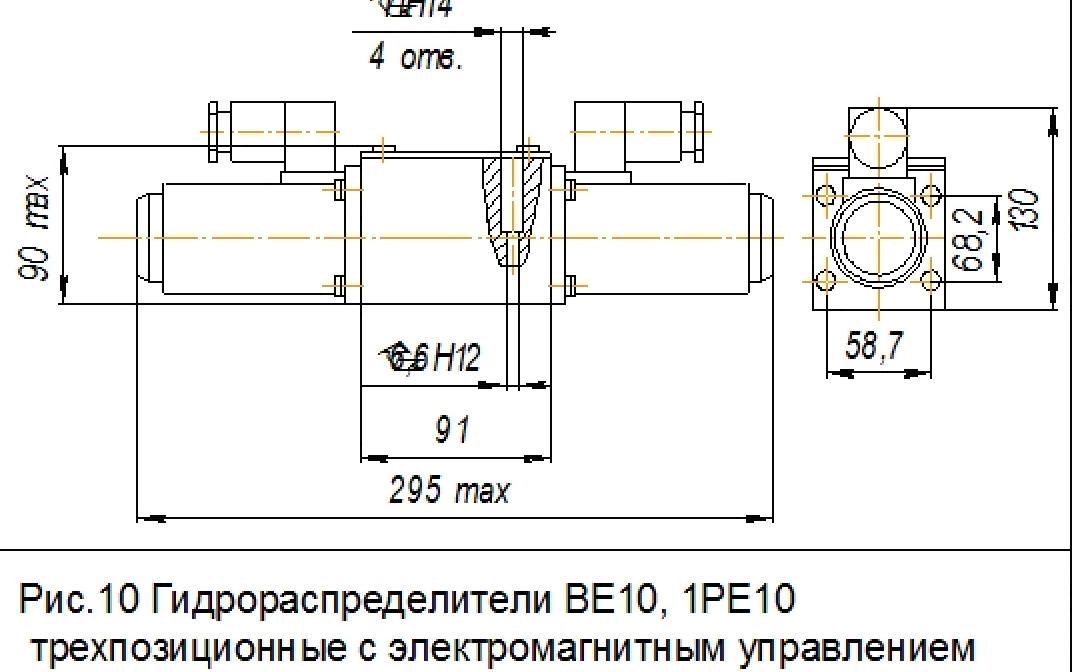

Габаритні та приєднувальні розміри РХ10 (ВЕ10)
|
Габаритні розміри

|

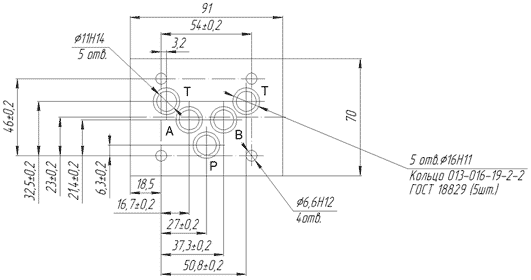

Приєднувальні розміри

|
Характеристики гідророзподільників РХ 10
| Найменування параметрів |
Значення параметра |
РХ1044100
РХ1064100
РХ1034100 |
РХ10574А100
РХ10574АОФ100
РХ10574Е100 |
| Умовний прохід, мм |
10 |
| Витрата робочої рідини, л/хв |
32-50 |
| Номінальний тиск на вході, МПа (кгс/см2) |
32 (320) |
| Максимальний тиск на виході, МПа (кгс/см2) |
6 (60) |
| Максимальний тиск керування, МПа (кгс/см2) |
0,6-6,0 (6-60) |
| Маса, кг |
1,6 |
Таблиця відповідності гідророзподільників РХ10, ВЕ10 і ПЕ10
| Гідророзподільники РХ10 |
Гідророзподільниками ВЕ10, ПЕ10 |
| Гідророзподільник РХ1014100 (РХ10.14) |
Гідророзподільник ВЕ10.14, ПЕ10.14 |
| Гідророзподільник РХ1024100 (РХ10.24) |
Гідророзподільник ВЕ10.24, ПЕ10.24 |
| Гідророзподільник РХ1034100 (РХ10.34) |
Гідророзподільник ВЕ10.34, ПЕ10.34 |
| Гідророзподільник РХ1044100 (РХ10.44) |
Гідророзподільник ВЕ10.44, ПЕ10.44 |
| Гідророзподільник РХ1054100 (РХ10.54) |
Гідророзподільник ВЕ10.54, ПЕ10.54 |
| Гідророзподільник РХ1064100 (РХ10.64) |
Гідророзподільник ВЕ10.64, ПЕ10.64 |
| Гідророзподільник РХ10574А100 (РХ10.574А) |
Гідророзподільник ВЕ10.574А, ПЕ10.574А |
| Гідророзподільник РХ10574100 (РХ10 574) |
Гідророзподільник ВЕ10.574, ПЕ10.574 |
| Гідророзподільник РХ10574А ОФ (РХ10.574А.ОФ) |
Гідророзподільник ВЕ10.574А.ОФ |

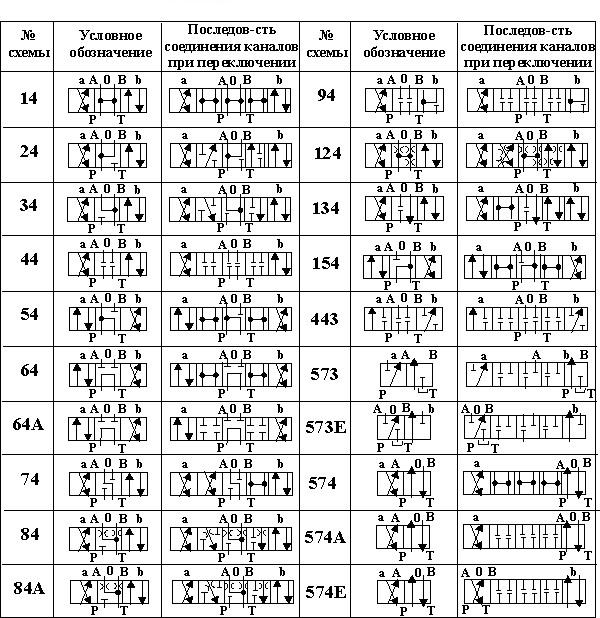

Схеми розподілу робочої рідини розподілювачів РХ10

Гідророзподільник РХ 10 44 100
|

|
Основні параметри розподілювача РХ10 44, РХ1044100, РХ 10.44 100 з електромагнітним керуванням:
- умовний прохід 10 мм;
- гідросхема -44;
- номінальний тиск 32 МПа;
- номінальна витрата робочої рідини 32 л/хв;
- маса розподілювача — не більш ніж 5 кг.
|
Гідророзподільник РХ 10 574А 100
|

|
Основні параметри розподілювача РХ10.574(А), РХ10574А100, РХ 10.574А 100 з електромагнітним керуванням:
- умовний прохід 10 мм;
- гідросхема — 574;
- номінальний тиск 32 МПа;
- номінальна витрата робочої рідини 32 л/хв;
- маса розподілювача — не більш ніж 4,5 кг.
|
Приклад умовного позначення гідравлічного золотникового розподільника, зі схемою розподілу 574 А, керованого електромагнітними від мережі 24 В постійного струму, для роботи в помірному кліматі:
- Гідророзподільник РХ10574А100 -24В.
|
