Гідророзподільник ВЕХ16 44 Г24 (В110, В220), ВЕХ16 574 Г24 (В110, В220), ВЕХ16 574А Г24 (В110, В220), ВЕХ16 64 Г24 (В110, В220), ВЕХ16 34 Г24 (В110, В220), ВЕХ16 24 Г24 (В110, В220) УХЛ4 з умовним проходом 16 мм слугують для напрямку потоків робочої рідини. Під напрямком треба розуміти перемикання потоків, їх пуск і зупинку.

Електрогідравлічні розподілники ВЕХ16, по суті, складаються з двох функціонально схожих елементів:
- основного гідрокерованого розподільника, що забезпечує необхідні параметри (витрата, тиск, схема роботи);
— пілотного гідророзподільника (клапана, з електромагнітним керуванням).
Основний розподіл потоків відбувається циліндричним золотником, розміщеним у досить масивному корпусі. Переміщення золотника гідророзподільника в потрібне положення, і перемикання гідравлічної схеми відбувається внаслідок впливу тиску на один із його торців.
Напрямок впливу на основний золотник здійснюється керівником клапаном із меншим умовним проходом. У нашому випадку, це гідророзподільник ВЕ6 із двостороннім електромагнітним керуванням.
Перехід основного золотика у вихідне (центральне) положення, забезпечуються двома пружинами, розташованими в корпусі, які центрують його після зняття гідравлічного впливу на торці.

Пристрій і принцип роботи ВЕХ16:

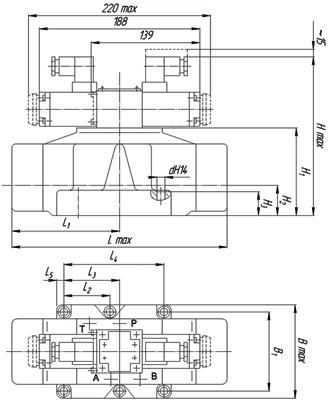

Розподільник ВЕХ16 складається з корпусу (3), у якому встановлений золотник (6), і дві пружини (5) герметично закриті через ущільнення кришками (4). На корпус встановлений розподілювач (1) з двома соленоїдами (2).

Через канал "P" у корпусі (3), робоча рідина від напірної лінії надходить у порожнину, в якій розміщений золотник (6) і в напірну порожнину розподілювача (1).
Далі, у корпусі (3), потік може надходити або в один із робочих отворів ("А"," В"), або в отвір "T", з'єднаний зі зливною магістраллю, може бути блокований полотником (6), й інші варіанти.
Саме конструкція шийок золотника гідророзподільника ВЕХ16 зумовлює задану схему роботи.

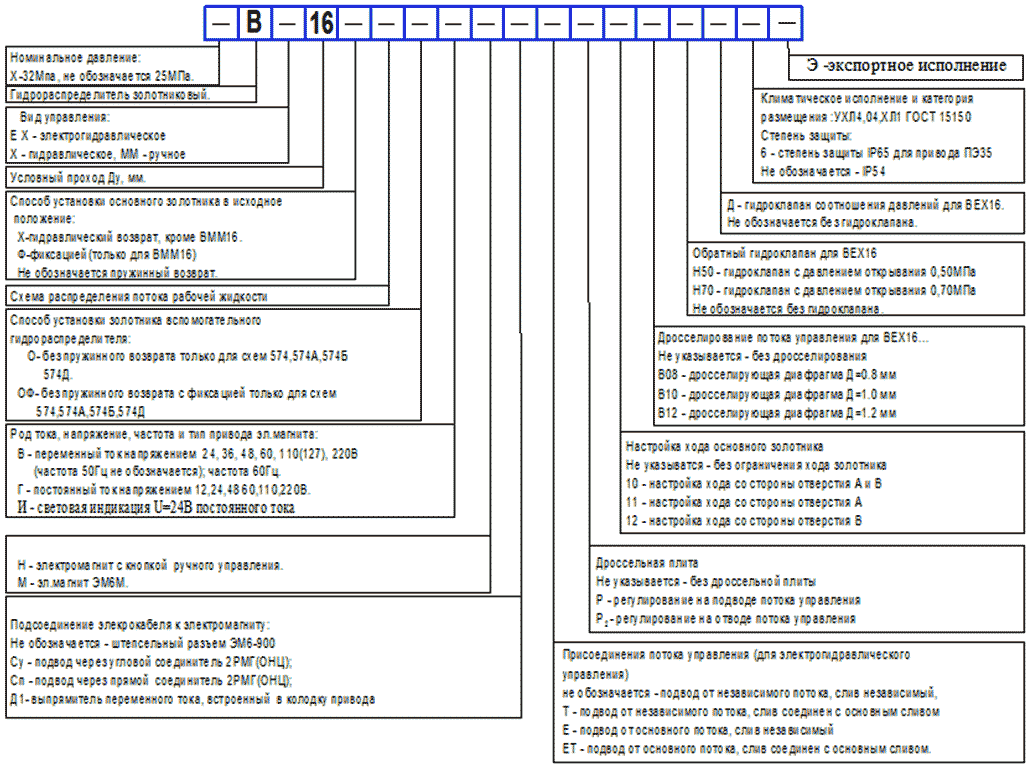

Для забезпечення роботи згідно зі схемою (дивися структуру позначення) золот (6) має переміститися в крайнє положення. Водночас одна з їхніх робочих ліній ("А"," В") з'єднується з напірною магістраллю "P", а інша зі зливною "T".
Під час переміщення в протилежному напрямку все з'єднується дзеркально.

Для переміщення золотника (6), треба щоб напір від розподільника (1), під час спрацьовування електромагнітної котушки (2), почав надходити в одну з порожнин у кришці (4).
Створений у кришці тиск, долає зусилля пружини (5) з протилежного боку та переміщує золотник (6) у крайнє положення.
У такому стані золотушник розміщений доти, поки не припиниться подання електричного струму на соленоїд гідророзподільника (1).

Якщо немає впливу на котушки, розподілювач (1) працює так, що тиск від нього поширюється відповідно на обидві сторони золотистика, і під зусиллям пружин він переміщається в середнє положення — "центрується".

Нагадаємо, що під час під'єднання соленоїду з іншого боку все відбувається дзеркально.

Гідророзподільник ВЕХ16.64.Г24, ВЕХ16.64.В110, BEX16.64.В220 з 2-стороннім електрогідравлічним керуванням застосовується в гідроагрегатах станків і мобільній техніці. Ця схема розподілу (64) є однією з найпопулярніших для потреб машинобудування.
Розподільники ВЕХ16 64 Г24 і ВЕХ16 64 Г12 з котушками, що працюють від постійного струму 24 В і 12 В відповідно, частіше трапляються в складі гідросистем мобільної техніки. ВЕХ16.64.В110, ВЕХ16.64.В220 і BEX16.64.В380 у станочних гідроприводах.

Гідросхема 64

   Основні параметри гідророзподільника ВЕХ16.64.В110 (В220, Г24. Г12, В380):
- умовний прохід 16 мм;
- схема відкривання-закривання робочих каналів — 64;
- напруга: 110, 220 або 380 вольтів змінного струму, 24 В, 12 В постійного струму;
- керування золотником: двостороннє електромагнітне, пружинне центрування;
- витрата робочої рідини: до 240 л/хв;
- номінальний тиск на вході 32 МПа;
— маса не більш ніж 12,5 кг.

Аналоги: 4WEH16G, DSP7-S4, 4DWHG16G, DSHG-04-3C6, DPHI-2714 та інші.

Золотникові гідророзподільники ВЕХ16 44 Г24, ВЕХ16 44 В110, BEX16 44 В220 з двостороннім електрогідравлічним керуванням слугують для перемикання потоків робочої рідини в гідравлічних системах і мобільної техніки.
Схема розподілу (44) — найпоширеніша з двохмагнітних.
Розподільників BEX16 44 Г24 (Г12) із соленоїдами постійного струму (24V DC, 12V DC) переважно трапляються в мобільній та дорожньому техніці.
ВЕХ16.44.В110, ВЕХ16.44.В220 і BEX16.44.В380 у складі верстатів, пресів.

Гідросхема 44

   Основні параметри гідророзподільника ВЕХ16.44.В110 (В220, Г24. Г12, В380):
- умовний прохід Ду = 16 мм;
- схема роботи — 44 (у нейтралі всі лінії перекриті);
- напруга: 110, 220 або 380 вольтів змінного струму, 24 В, 12 В постійного струму;
- тип керування: двобічне електромагнітне, пружинне повернення у вихідне положення;
- витрата робочої рідини: до 240 л/хв;
- номінальний тиск на вході 32 МПа;
— маса не більш ніж 12,5 кг.

Аналоги: 4WEH16E, DSP7-S1, 4DWHG16E, DSHG-04-3C2, DPHI-2711 та інші.

Двомагнітні гідророзподільники ВЕХ16.34.Г12, ВЕХ16.34.Г24, ВЕХ16.34.В110, BEX16.34.В220 з електрогідравлічним керуванням слугують для перемикання потоків робочої рідини в гідроагрегатах станків, пресів і мобільної техніки.
У мобільній техніки застосовуються переважно гідророзподільники BEX16 34 Г24, ВЕХ16 34 Г12, з живленням постійного струму, у промисловості — ВЕХ6 34 В110 і ВЕХ16 34 В220 змінного.

Гідросхема 34

   Основні параметри гідророзподільника ВЕХ16.34.Г24 (В110, В220,):
- умовний прохід 16 мм;
- схема роботи — 34 (у нейтралі робочі канали з'єднані зі зливом, напір перекритий);
- напруга: 110, 220, 380 вольтів змінного струму AC, 24, 12 вольтів постійного струму DC;
- тип керування: двобічне електромагнітне, пружинне повернення у вихідне положення;
- пропускна здатність (витрата): до 240 л/хв;
- номінальний тиск на вході 320 барів (32 МПа);
- маса: 12,5 кг.

Аналоги: DSP7-S3, 4DWHG16J, DSHG-04-3C4, DPHI-2713, 4WEH16J та інші.

   Гідророзподільник ВЕХ16 24 Г24, ВЕХ16 24 В110, ВЕХ16 24 В220 з двостороннім електромагнітним керуванням на 24 В постійного струму (в інших виробленнях на 110 і 220 В змінного струму) застосовується в гідроагрегатах станків і мобільної техніки. У мобільній техніки застосовуються переважно гідророзподільники BEX16 24 Г24, у промисловості — ВЕХ16 24 В110 і ВЕХ16 24 В220.

Гідросхема 24

   Основні параметри гідророзподільника ВЕХ16.24.В110 (В220, Г24):
- умовний прохід 16 мм;
- схема відкривання-закривання робочих каналів — 24;
- напруга: 110 або 220 вольта змінного струму, 24 В пост. струму;
- тип керування золотистиком: двостороннє електрогідравлічне, пружинне повернення у вихідне положення;
- витрата робочої рідини 240 л/хв;
- номінальний тиск на вході 32 МПа;
- кліматичне виконання — для районів із помірним і холодним кліматом;
— маса не більш ніж 12,5 кг.

Аналоги: DSP7-S10, DSHG-04-3C9, 4DWHG16M, DPHI-2718, 4WEH16M

   Гідророзподільник BEX16 14 Г24, ВЕХ16 14 В110, ВЕХ16 14 В220 з двостороннім електрогідравлічним керуванням і пружинним центруванням золотника досить широко застосовуються для розподілу потоку робочих рідин у гідравлічних вузлах обладнання.
ВЕХ16.14.Г12 і ВЕХ16.14.Г24 встановлюються на дорожньостровальну (трактори, УРБ, снігоприбирачі) й іншу мобільну техніку. ВЕХ16 24 В110 і ВЕХ16 24 В220 більш поширені в промислових виробництвах.

Гідросхема 14

Параметри ВЕХ16.14.В110 (В220, В380, Г24, Г12):
- умовний прохід 16 мм;
- схема роботи — 14 (всі канали з'єднані в середньому положенні золотника);
- напруга: 110, 220, 380 вольтів змінного струму, 24, 12 вольтів постійного струму;
- керування: 2-стороннє електрогідравлічне, пружинне центрування;
- витрата робочої рідини 240 л/хв;
- номінальний тиск: 32 МПа;
— маса не більш ніж 12,5 кг.

Аналоги: DSP7-S2, DSHG-04-3C3, 4DWHG16H, DPHI-2710, 4WEH16H

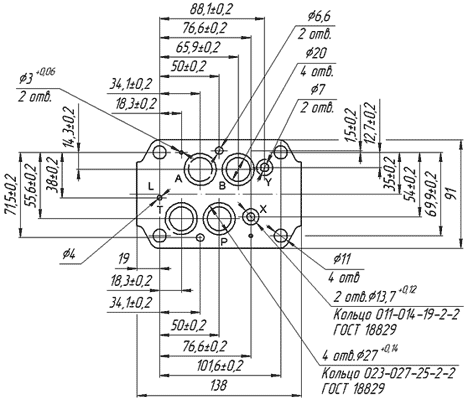

Параметри гідророзподільника ВЕХ 16 574А УХЛ4:
   - умовний прохід 16 мм;
   - гідросхема: 574А;
   - наявність дросельної плити: ні;
   - керівна напруга 24 вольти постійного струму;
   - умовний прохід керівного гідророзподільника Ду= 6 мм (пілот ВЕ6.574А — увертні магніти);
   - номінальна витрата робочої рідини 80 літрів на хвилину;
   - номінальний тиск на вході 25 МПа;
   - кліматичне виконання: для районів із холодним і помірним кліматом;
   — маса без робочої рідини не більш ніж 9,3 кг.

   Гідророзподільник ВЕХ16.574А.Г24 Н М УХЛ4 постачається в комплекті з паспортом на виріб і гумовими ущільнювальними кільцями круглого перерізу ГОСТ 9833-73 (ГОСТ 18829-73).
