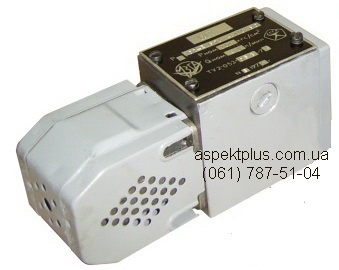

Гідророзподільники Р102, Р103 золотисті
|
Розподільник Р-102, Р-103 |
Гідророзподільники Р102, Р103 (Р102 АЛ 44, Р102 АЛ 64, Р103 АЛ 44, Р102 ЕЛ 574 А, Р103 ЕЛ 574А, Р102 АЛ 34 та ін.) призначені для зміни напрямку або пуску та зупинки потоку робочої рідини в гідравлічних системах верстатів, пресів та інших стаціонарних машин із тиском до 20 МПа та 32 МПа відповідно. Залежно від виконання гідророзподільника можуть мати різні схеми розподілу робочої рідини та застосовуватися з електромагнітним, гідравлічним, пневматичним, ручним (від ручки або кнопки) і механічним (від кулачка) керуванням. Як робоча рідина використовуються мінеральні оливи ( індустріальне ГП-30, турбінне Тп-22, Тп-30 за ГОСТ9972-74 тощо) з класом чистоти не грубіше 13 за ГОСТ17216-71 з кінематичною в'язкістю від 10 до 400 мм2/с (сСт) за температури від 0 °C до 0 °C 55 °C з номінальною тонкістю фільтрації не більш ніж 0,025 мм. Температура довкілля від 1 °C до 55 °C. Кліматичне виготовлення УХЛ — для регіонів із помірним і холодним кліматом, О — для регіонів із тропічним кліматом. |
|
|
Короткий опис конструкції гідророзподільників Р-102, Р-103
Базова деталь пасподіла Р-102, Р-103 слугує литий чавунний корпус, у якому виготовлені основні канали: підведення робочої рідини P, циліндрові відводи А і В, зливні порожнини Т. Для чотирилінійного виконання зливні порожнини об'єднані між собою. У центральному отворі корпусу розташований золотник, зв'язаний через штовхач з органами керування, які кріпляться до торців корпусу. У верхній частині корпусу є ніша, яка слугує для розміщення виводів від котушок електромагнітних і клемників. Ця ніша закривається кришкою, яка слугує одночасно фірмовою табличкою. У гідророзподільнику з електромагнітними герметичного вироблення виведення дротів здійснюється через штепсельні роз'єми, розташовані на магнітах.
Структура умовного позначення

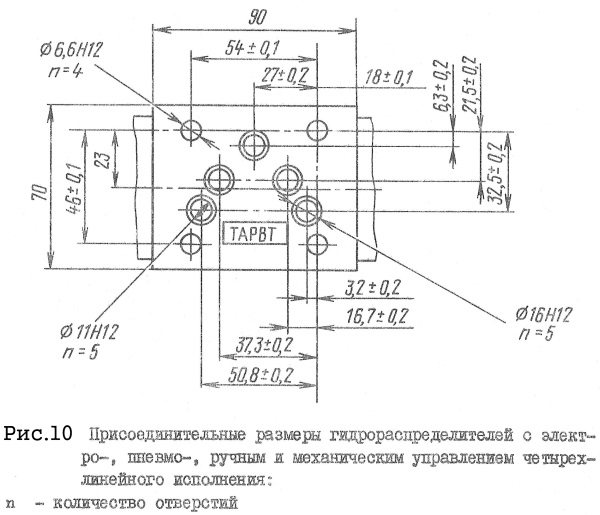

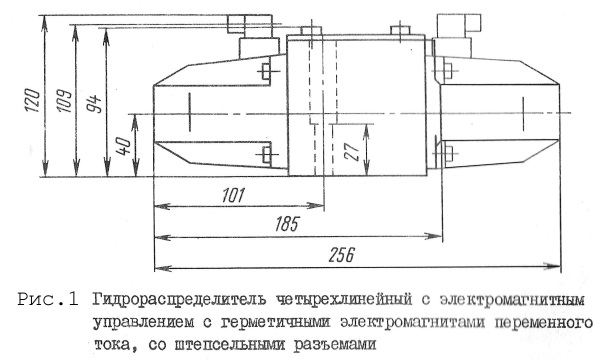

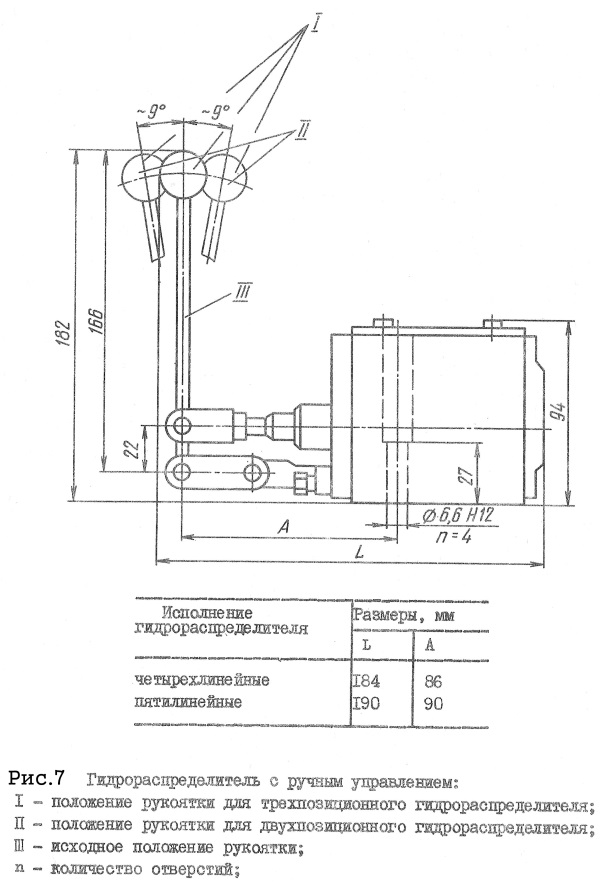

Габаритні розміри розподілювачів Р102, Р103
Гідророзподільник Р102 (Р103) ЕЛ 574А
 |
Гідророзподільники Р102.ЕЛ.574 (А) з одностороннім електромагнітним керуванням на 24 В постійного струму (в інших виробленнях на 110 і 220 В змінного струму) застосовується в гідроагрегатах станків і мобільної техніки, наприклад, як пілот на бурових установках. Ця схема розподілу в Р102 (Р103) (574) є найпопулярнішою для сучасних потреб машинобудування. Гідросхема Р102-ЕЛ574
|

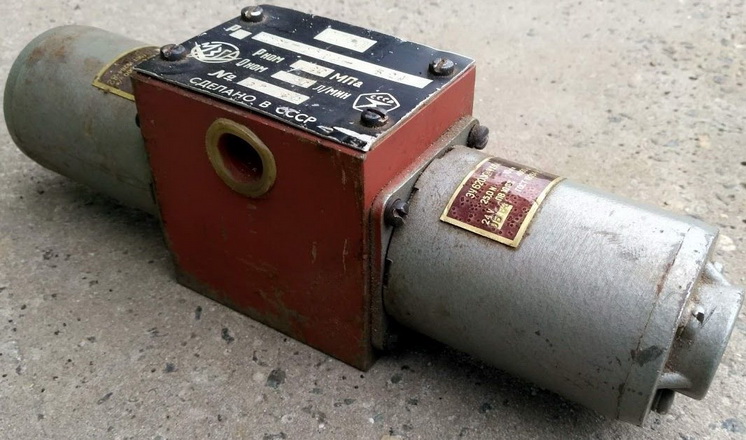

Гідророзподільник Р102 АЛ 44
 |

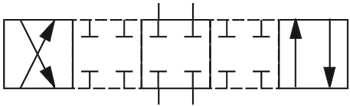

Гідророзподільники Р102.АЛ.44, Р103-АЛ-44 з двостороннім електромагнітним керуванням на 24 В постійного струму (в інших виробленнях на 110 і 220 В змінного струму) застосовується в гідроагрегатах станків і мобільної техніки. Ця схема розподілу в Р102 (Р103) 44 є потрібною для сучасних потреб машинобудування. У мобільній техніки застосовуються переважно гідророзподільники ВЕ10 44 Г24, у промисловості — ВЕ10 44 В110 і ВЕ10 44 В220. Гідросхема Р102-АЛ44
|
Приклад умовного позначення гідравлічного золотникового розподільника з двостороннім електромагнітним керуванням, Ду = 10 мм, тип електромагнітного — "мокрий", зі схемою розподілу 64, живлення від мережі 24 В постійного струму, для роботи в холодному та помірному кліматі:
Гідророзподільник Р102.АЛ.64.Г24.
