Гідродросили сплутові МДО-С203
Дроселі МДО С203 УХЛ4 сплутові призначені для регулювання швидкості руху виконавчих органів гідрофікованих машин і механізмів, гальмування їх наприкінці ходу та швидкого повернення у вихідне положення.
Основні характеристики
Тип керування — механічний.
Виготовлення після приєднання:
- С — стикове;
- без літери С — нарізне.
Регулятори працюють на мінеральних оливах із тонкістю фільтрації 25 мкм, в'язкістю 10-200 см за температури оливи від +10 до +70оЗ і температури довкілля від +1 до +40оС.
Технічні характеристики МДО
| Позначення |
Ду, мм |
Тиск нагнітання, МПа, Ном./Макс. |
Тиск відкривання. зворотного клапана, МПа |
Витрата рідини, л/хв, Ном./Макс. |
Приєднання |
Спецхарактеристика |
Маса, кг |
| МДО-103 |
10 |
32 / 35 |
0,045 |
40 / 80 |
М22х1,5 |
Без дроселя повзучої швидкості та зворотного клапана |
3,2 |
| МДО-103Д |
З дросем повзучої швидкості |
| МДО-103К |
Зі зворотним клапаном |
| МДО-103ДК |
З дросем повзанням швидкості та зворотним клапаном |
| МДО-С103 |
Стиркове |
Без дроселя повзучої швидкості та зворотного клапана |
| МДО-С103Д |
З дросем повзучої швидкості |
| МДО-С103К |
Зі зворотним клапаном |
| МДО-С103ДК |
З дросем повзанням швидкості та зворотним клапаном |
| МДО-203 |
20 |
32 / 35 |
0,045 |
200 / 250 |
М33х2 |
Без дроселя повзучої швидкості та зворотного клапана |
8,0 |
| МДО-203Д |
З дросем повзучої швидкості |
| МДО-203К |
Зі зворотним клапаном |
| МДО-203ДК |
З дросем повзанням швидкості та зворотним клапаном |
| МДО-С203 |
Стиркове |
Без дроселя повзучої швидкості та зворотного клапана |
| МДО-С203Д |
З дросем повзучої швидкості |
| МДО-С203К |
Зі зворотним клапаном |
| МДО-С203ДК |
З дросем повзанням швидкості та зворотним клапаном |
| МДО-323 |
32 |
32 / 35 |
0,045 |
320 / 700 |
|
Без дроселя повзучої швидкості та зворотного клапана |
19,2 |
| МДО-323Д |
З дросем повзучої швидкості |
| МДО-323К |
Зі зворотним клапаном |
| МДО-323ДК |
З дросем повзанням швидкості та зворотним клапаном |
| МДО-С323 |
Стиркове |
Без дроселя повзучої швидкості та зворотного клапана |
| МДО-С323Д |
З дросем повзучої швидкості |
| МДО-С323К |
Зі зворотним клапаном |
| МДО-С323ДК |
З дросем повзанням швидкості та зворотним клапаном |

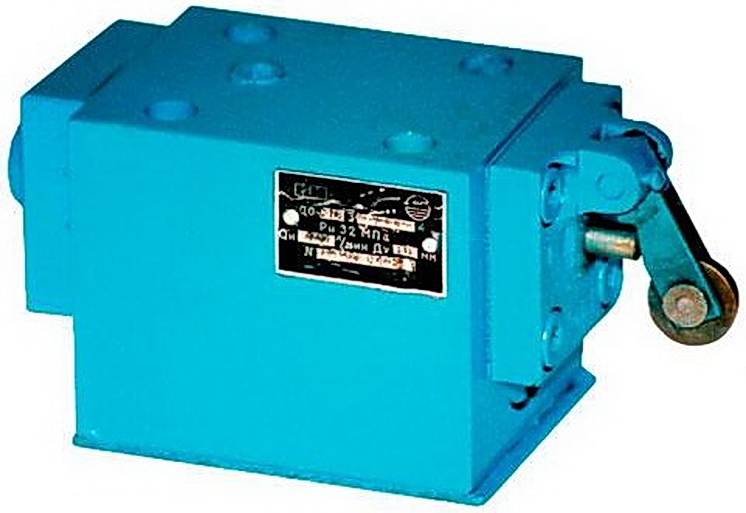

Гідродросель бутовий МДО-203
|
|
Основні параметри дроселя МДО 203 УХЛ4:
— умовний прохід 20 мм;
— витрата робочої рідини 200 л/хв;
— тиск на вході 32 МПа;
— приєднання до гідросистеми — нарізне;
— вага — не більш ніж 8 кг.
|
Гідродросель бутовий МДО-С203
|
|
Основні параметри дроселя МДО С 203 УХЛ4:
— умовний прохід 20 мм;
— витрата робочої рідини 200 л/хв;
— тиск на вході 32 МПа;
— приєднання до гідросистеми — стикове;
— вага — не більш ніж 8 кг.
|

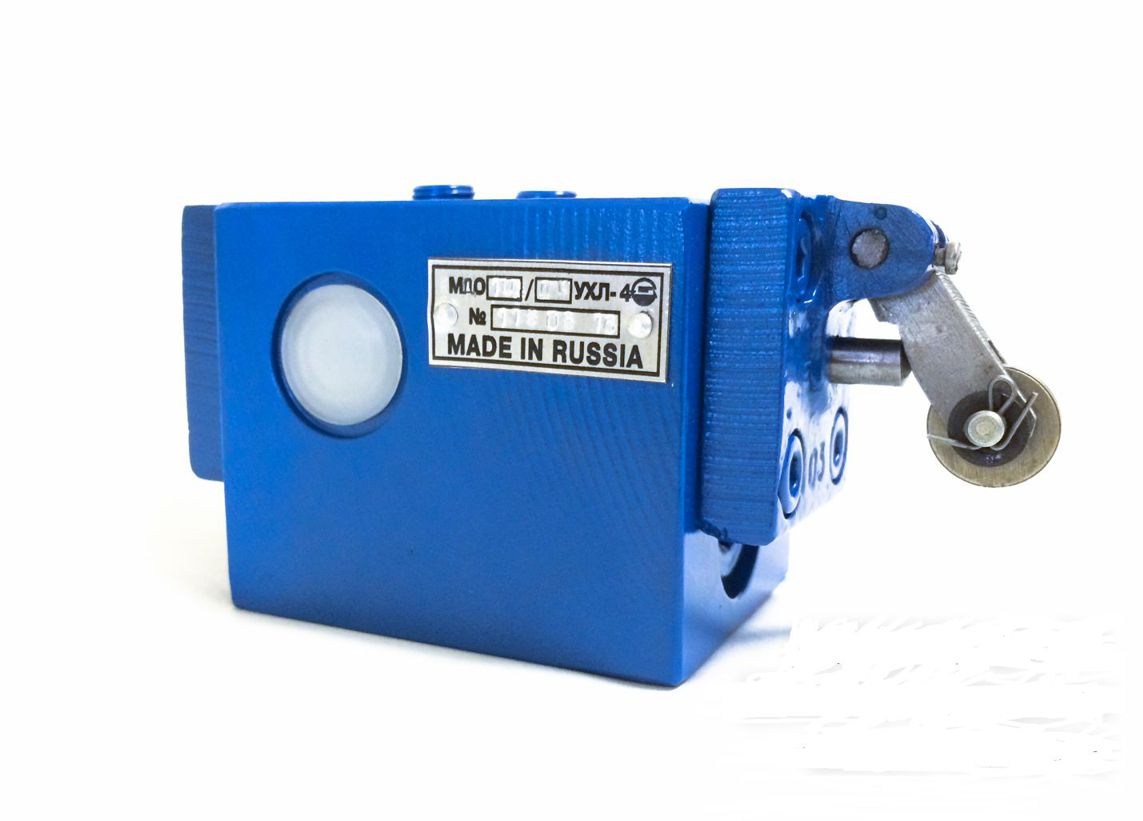

Гідродросель бутовий МДОС103
|
|
Основні параметри дроселя МДО С 103 УХЛ4:
— умовний прохід 10 мм;
— витрата робочої рідини 40 л/хв;
— тиск на вході 32 МПа;
— приєднання до гідросистеми — стикове;
— вага не більш ніж 4 кг.
|
Приклад умовного позначення гідродроселя путевого з умовним проходом 10 мм, з номінальним тиском на вході 32 МПа, з номінальною витратою робочої рідини 40 л/хв (максимальним 80 л/хв), для районів із помірним і холодним кліматом, категорія розміщення 4:
Дросель путевий МДОС103Д УХЛ4.
|
