Гідрозамок ГЗМ-102 модульного монтажу
|
Гідрозамок ГЗМ-6/3М
|
Гідрозамки ГЗМ 102 УХЛ4 слугують для вільного пропускання потоку робочої гідравлічної рідини в одному напрямку та замикання — у зворотному напрямку, якщо немає керівного впливу та вільного пропускання потоку в обох напрямках за наявності керівного впливу.
Сфера застосування — гідроприводи пресів, верстатів, ливарних і литтявих машин, мобільної техніки та іншого гідрофільованого обладнання.
Умовне графічне позначення гідрозамків ГЗМ
|
Виготовлення ГЗМ*/3М
|
Виготовлення ГЗМ*/3МА
|
|
Виготовлення ГЗМ*/3МВ
|
|
Основні характеристики гідрозамків ГЗМ 6/3М, ГЗМ 10/3М
Найменування
параметри |
Позначення й умовний прохід |
ГЗМ6/3М
ГЗМ6/3МА
ГЗМ6/3МВ
6 мм |
ГЗМ10/3М
ГЗМ10/3МА
ГЗМ10/3МВ
10 мм |
ГЗМ16/3М
ГЗМ16/3МА
ГЗМ16/3МВ
16 мм |
ГЗМ20/3М
ГЗМ20/3МА
ГЗМ20/3МВ
20 мм |
Тиск на вході, МПа:
- номінальне
- максимальне |
32
35 |
| Тиск відкривання, МПа |
0.05 |
Витрата робочої рідини, л/хв:
— номінальний
- максимальний |
32
80 |
63
100 |
125
180 |
200
240 |
Співвідношення робочих площ:
- для виконання з декомпресором
- для виконання без декомпресора |
4:1
- |
4:1
- |
19271
1,75:1 |
30:1
2:1 |
Структура умовного позначення ГЗМ
| ГЗМ |
|
X |
/ |
3 |
|
М |
|
Х |
 |
ХХХ |
|
Х |
|
| |
|
|
|
|
|
|
|
|
|
Категорія розміщення
|
|
|
Кліматичне виготовлення: УХЛ або О
|
|
|
Конструктивне виготовлення: без позначення — без декомпресора, 1 — з декомпресором (тільки для ГЗМ-16/3М і ГЗМ-20/3М)
|
|
|
Спосіб монтажу: модульний
|
|
|
Номінальний тиск на вході 32 МПа (320 кг/см2)
|
|
|
Умовний прохід, мм: 6, 10, 16, 20
|
|
|
Тип апарата: гідрозамок
|
Пристрій і принцип роботи гідрозамків ГЗМ
Гідрозамки ГЗМ6/3 (дивіться малюнок нижче) і ГЗМ10/3 (ого аналог ГЗМ102) замикають лінії А і В у разі падіння тиску в гідросистемі; лінії P і Т (Т1 и Т2 для ГЗМ102) використовуються для наскрізного проходу робочої рідини від інших апаратів.
Гідрозамки дають змогу надійно замикати порожнини циліндра як у разі випадкового падіння тиску в гідроприводі, так і під час зупинки циліндра в проміжному положенні.
Взамін гідрозамків ГЗМ102 Осьове виробництво гідрозамків ГЗМ 10/3, що мають товщину 50 мм. Виготовлення цих виробів повністю схоже на гідросхему. У виконанні замка ГЗМ 10/3А замикається лінія А з керуванням від лінії В; у виконанні ГЗМ 10/3В - навпаки. Основні параметри гідрозамків наведені в таблиці вище.
Гідрозамки КОХУМ-6 (виробництва Болгарію) уніфіковані за приєднувальними розмірами та схемою з гідрозамком ГЗМ-6/3. Вони мають довжину 74 мм, товщину 39 мм, номінальний тиск 16 і 32 МПа, номінальна витрата 10 л/хв.
Здебільшого гідрозамки встановлюються між гідророзподільником і монтажною плитою й ущільнюються зборами ущільнювальними кільцями круглого перерізу, розміщеними в цековках корпусу.

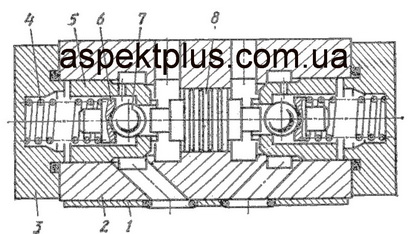

Конструкція гідрозамка ГЗМ6/3
|
|
Пристрій гідрозамка:
1. Ущільнювальна плита
2. Корпус
3. Кришка
4. Пружина
5. Клапан
6. Підп'ятник
7. Кулька
8. Поршень
Гідрозамки ГЗМ складаються з корпусу, у якому зроблені гідролінії підведення робочої рідини Р, відведення робочої рідини Т, циліндрові гідролінії А і В і гідролінії керування Х і У (тільки для виконання ГЗМ-16/3М и ГЗМ-20/3М).
У розточках корпусу встановлені поршень (штовхач) і запірні елементи, пов'язані з обох циліндровими гідролініями для виконання ГЗМ-*3М або з гідролініями А або В для виконання, відповідно, ГЗМ-*/3МА і ГЗМ-*/3МВ.
Для підвищення співвідношення робочих площ під час використання диференціальних гідроциліндрів у запірних елементах гідрозамків ГЗМ-16/3М и ГЗМ-20/3М можуть встановлюватися допоміжні клапани (декомпресори).
|
Приєднувальні розміри гідрозамків ГЗМ-6/3М, ГЗМ-10/3М
Габаритні розміри гідрозамків ГЗМ Ду=6 мм
Габаритні розміри гідрозамків ГЗМ Ду=10 мм
Гідрозамок модульний ГЗМ 10/3
|
|
Основні параметри гідро замка ГЗМ10/3 УХЛ4:
- Умовний прохід 10 мм;
- Номінальний тиск на вході 32 МПа;
- Тиск відкривання запірного пристрою 0,05 МПа;
- Номінальна витрата робочої рідини 63 л/хв;
- Маса, не більш ніж 2,5 кг.
|

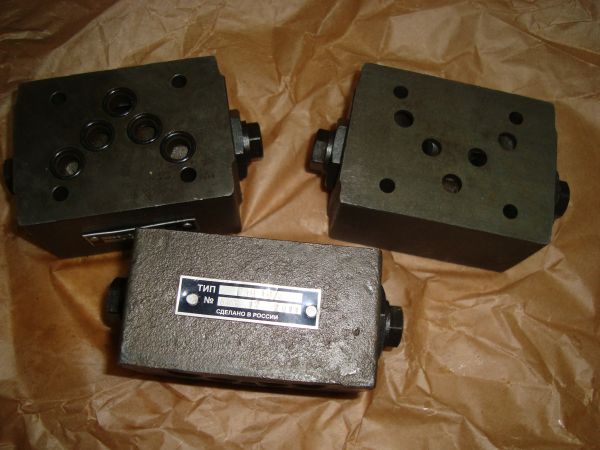

Гідрозамок модульний ГЗМ 102
|
|
Основні параметри гідро замка ГЗМ102 УХЛ4:
- Умовний прохід 10 мм;
- Номінальний тиск на вході 20 МПа;
- Тиск відкривання запірного пристрою 0,05 МПа;
- Номінальна витрата робочої рідини 20 л/хв;
- Маса, не більш ніж 3 кг.
|
|
Приклад умовного позначення гідрозамка модульного з умовним проходом 6 мм на номінальний тиск 32 МПа, модульного монтажу, запірні лінії в обох циліндрових гідролініях, без декомпресора, для районів із помірним і холодним кліматом, категорія розміще | |
