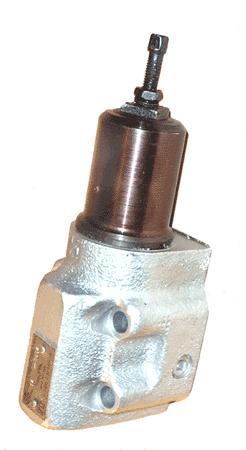

Гідроклапан тиску зі зворотним клапаном ПВГ 66-35 М, ПВГ66-35М, ПВГ66-35, ПВГ66 35 М УХЛ4 стикового монтажу — пристрій, призначений (залежно від гідравлічної схеми) для обмеження, підтримки або регулювання тиску в системі.
Може використовуватися як запобіжний, переливний або редукційний клапан.
Клапани ПГ66 (ПБГ66, ПВГ66, ПДГ66,ПАГ66)-32(34,35)М (як і клапани Г66 трубного монтажу) належать до клапанів прямої дії, зазвичай встановлюються й регулюють тиск переважно (реж в керованому) потоці робочої рідини, забезпечують вільний хід потоку у зворотному напрямку.
Експлуатуються на чистих мінеральних оливах із в'язкістю від 20 до 22 мм2/с і температурою від 10 до 70 °C за температури довкілля від 1 до 55 °C.
Вказівки з експлуатації гідроклапанів тиску ПГ66:
- перед запуском апарату необхідно видалити повітря із системи;
- необхідно замінювати оливу у разі зміни в'язкості на понад 20% від початкового рівня;
- під час експлуатації кількість води в робочій рідині має бути не більш ніж 0,05% за масою, а механічних домішок — не більш ніж 0,005%;
- монтаж клапанів має бути герметичним, щоб уникнути протікання оливи та потрапляння повітря в гідросистему;
- прохідні перерізи труб мають відповідати діаметрам приєднувальних отворів, вм'ятини та перерізу іншого діаметра неприпустимі;
- гідроклапани необхідно вбудувати в систему так, щоб орган керування апарата розташовувався в зручному для обслуговування, безпечному місці;
— після настроювання апарата необхідно опломбувати отвори регулювального вузла діаметром 2 мм у ковпачку та гвинті.
Внимание!!! У гідроклапанів ПГ66-3 може почати коливатися тиск або з'явитися шум під час роботи, це трапляється через підсмоктування повітря через приєднання або забрудненість оливи. Усунути це можна, підтягнувши ковпачок, корки, прочистити демпферний отвір голкою діаметром 0,8 мм або замінивши олію.
Характеристики гідроклапанів тиску ПГ66-3 зі зворотним клапаном
| Позначення |
Умовний прохід, мм |
Тиск настроювання, МПа |
Діапазон настроювання, МПа |
Номінальна витрата, л/хв |
Приєднання |
Маса, кг |
| ПГ66-32 |
10 |
2,5 |
0,4-2,8 |
32 |
Стиркове |
2,7 |
| ПГ66-34 |
20 |
125 |
5,4 |
| ПГ66-35 |
32 |
200 |
8,8 |
| ПАГ66-32 |
10 |
1,0 |
0,3-1,2 |
32 |
2,7 |
| ПАГ66-34 |
20 |
125 |
5,4 |
| ПАГ66-35 |
32 |
200 |
8,8 |
| ПБГ66-32 |
10 |
6,3 |
0,6-7,0 |
32 |
2,7 |
| ПБГ66-34 |
20 |
125 |
5,4 |
| ПБГ66-35 |
32 |
200 |
8,8 |
| ПВГ66-32 |
10 |
10,0 |
1,2-11,2 |
32 |
2,7 |
| ПВГ66-34 |
20 |
125 |
5,4 |
| ПВГ66-35 |
32 |
200 |
8,8 |
| ПДГ66-32 |
10 |
20,0 |
4,0-23,0 |
32 |
2,7 |
| ПДГ66-34 |
20 |
125 |
5,4 |
| ПДГ66-35 |
32 |
200 |
8,8 |
Примітка: літера "М" ("модернізований") в позначенні може й немає в маркуванні цього гідроклапана, наприклад:
- гідроклапан тиску зі зворотним клапаном ПБГ66-34 УХЛ4 відповідає ПБГ66-34М УХЛ4.
|
Умовне позначення клапана ПГ66-3
| П |
|
* |
|
Г66-3 |
|
* |
|
М |
|
УХЛ4 |
|
| |
|
|
|
|
Кліматичне виконання за ГОСТ 15150: УХЛ4, 04.1
|
 |
|
М- модернізований (може й не ставитися)
|
|
|
Умовний прохід:
2 - 10 мм,
3 - 20 мм,
5 — 32 мм
|
|
|
Позначення типу гідроаппарату
|
|
|
Виконання за тиском (діапазону настроювання, МПа):
А - 1 МПа (0,3-1,2)
без индекса - 2,5 МПа (0,4-2,8)
Б - 6,3 МПа (0,6-7,0)
В - 10 МПа (1,2-11,2)
Д - 20 МПа (4,0-23,0)
|
|
|
Виготовлення за способом монтажу гідроклапана:
без индекса - трубний
П - стиковий
|
|
Пристрій і принцип роботи клапана ПГ66, ПАГ66, ПБГ66, ПВГ66, ПДГ66 (-32, -34, -35) М
| Схема гідроклапана |
Наявність корків у каналах |
Опис роботи |
| X |
a |
 |
Є |
Немає |
Щоб клапан працював по першій або другій схемі, потрібно встановити в канали корки з конічною різзю. Це забезпечить необхідне з'єднання гідравлічних ліній усередині апарату.
Внимание:
за замовчуванням клапани ПГ66, ПБГ66, ПВГ66, ПАГ66, ПДГ66 відвантажуються, зібраними за схемою 1, незалежно від умовного проходу.
|
 |
Немає |
Є |
|

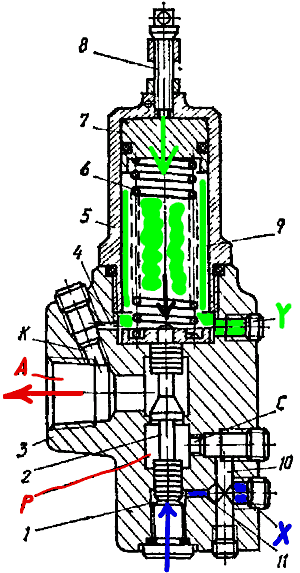

Конструкція клапана тиску ПГ66-3 зі зворотним клапаном:
Корпус I — ПГ66-3, ПАГ66-3, ПБГ66-3, ПВГ66-32М, ПВГ66-34М, ПБГ66-35М;
Корпус II — ПДГ66-32М, ПДГ-34М, ПДГ66-35М. |
У корпусі 1 гідроклапанів ПГ66-3 розміщені золотник (2), який підтискається з торця пружиною (4), її зусилля регулюється гвинтом (5), а також зворотний клапан (7), відтиснутий у крайнє положення пружиною (6). Гвинт (5) встановлений у ковпачку (3). Якщо робоча рідина підводиться до отвору P і відводиться з отвору A, то гідроклапан працює як клапан послідовності, якщо навпаки, то як зворотний клапан.
Якщо гідроклапан працює по схеме 1:
гідравлічна олива, що надходить у напірний отвір (Р) корпусу 1 проходить під торець золотника (2), через канали (а) і (к) (демпфуючий канал для зменшення коливань золотника), водночас тиск на золотник врівноважується зусиллям, що спрацьовує пружиной (4). У разі досягнення в напірній лінії (Р) тиску, що визначається зусиллям пружини (4) і тиском у лінії (У), робоча рідина надходить у канал (а).
Якщо гідроклапан працює по схеме 2:
в каналі (а) встановлюється корок (8), а гідравлічна олива надходить під торець золотника (2) через канал (б) і демпфер (к), водночас тиск на золотник врівноважується зусиллям, що спрацьовує пружиною (4). У разі досягнення в напірній лінії (Р) тиску, що визначається зусиллям пружини (4) і тиском у лінії (У), робоча рідина надходить у канал (а).
Розміри гідроклапанів стикового монтажу ПГ66-3
|
 Розміри клапана ПГ66, ПВГ66, ПБГ66, ПАГ66, ПДГ66
|
| Модель гідроклапана |
Розміри, мм |
| Hmax |
L |
B |
h1 |
h2 |
h3 |
h4 |
h5 |
h6 |
h7 |
h8 |
l1 |
l2 |
l3 |
l4 |
b |
d1 |
d2 |
| Гідроклапан ПАГ66-32М |
210 |
68 |
75 |
100 |
2 |
13 |
13 |
28 |
43 |
41 |
36 |
50 |
38 |
20 |
12 |
49 |
10 |
11 |
| Гідроклапан ПГ66-32М |
| Гідроклапан ПБГ66-32М |
| Гідроклапан ПВГ66-32М |
| Гідроклапан ПДГ66-32М |
| Гідроклапан ПАГ66-34М |
230 |
88 |
91 |
120 |
2 |
12 |
20 |
43 |
61 |
63 |
32 |
67 |
53,5 |
29,5 |
13,5 |
55 |
18 |
13 |
| Гідроклапан ПГ66-34М |
| Гідроклапан ПБГ66-34М |
| Гідроклапан ПВГ66-34М |
| Гідроклапан ПДГ66-34М |
252 |
88 |
91 |
120 |
2 |
12 |
20 |
43 |
61 |
32 |
32 |
67 |
53,5 |
29,5 |
13,5 |
55 |
18 |
13 |
| Гідроклапан ПАГ66-35М |
270 |
108 |
108 |
160 |
2 |
10 |
26 |
70 |
93 |
96 |
32 |
80 |
60 |
32 |
20 |
64 |
25 |
17 |
| Гідроклапан ПГ66-35М |
| Гідроклапан ПБГ66-35М |
| Гідроклапан ПВГ66-35М |
| Гідроклапан ПДГ66-35М |
292 |
108 |
108 |
160 |
2 |
10 |
26 |
70 |
93 |
96 |
32 |
80 |
60 |
32 |
20 |
64 |
25 |
17 |
|
Гідроклапан тиску ПВГ66-32М
|
|
Клапан тиску ПБГ66-32М УХЛ4 використовується як гідроклапан різниці тиску для підтримання заданої різності тисків, що визначається настройкою пружини, у підведеному та відвідуваному потоках робочої рідини, або в одному з цих потоків і стороннім потоком.
Технічні характеристики ПБГ66-32М:
- тип клапана — запобіжний;
- приєднання — стикове;
- умовний прохід 10 мм;
- номінальний тиск 6,3 МПа;
- номінальна витрата рідини 32 л/хв;
- максимальна витрата рідини 50 л/хв;
- кліматичне виконання для районів із помірним і холодним кліматом;
— маса не більш ніж 2,8 кг.
|
Гідроклапан тиску ПБГ66-34М
|
|
Клапан тиску ПБГ66-34М УХЛ4 використовується як гідроклапан різниці тиску для підтримання заданої різності тисків, що визначається настройкою пружини, у підведеному та відвідуваному потоках робочої рідини, або в одному з цих потоків і стороннім потоком.
Технічні характеристики ПБГ66-34М:
- тип клапана — запобіжний;
- приєднання — стикове;
- умовний прохід 16 мм;
- номінальний тиск 6,3 МПа;
- номінальна витрата рідини 125 л/хв;
- максимальна витрата рідини 160 л/хв;
- кліматичне виконання для районів із помірним і холодним кліматом;
— маса не більш ніж 5,40 кг.
|

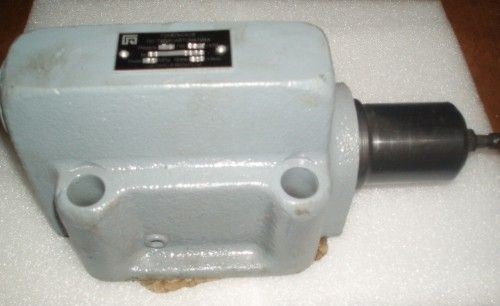

Гідроклапан тиску ПГ66-34М
|
|
Клапан тиску ПГ66-34М УХЛ4 використовується як гідроклапан різниці тиску для підтримання заданої різності тисків, що визначається настройкою пружини, у підведеному та відвідуваному потоках робочої рідини, або в одному з цих потоків і стороннім потоком.
Технічні характеристики ПГ66-34М:
- тип клапана — запобіжний;
- приєднання — стикове;
- умовний прохід 16 мм;
- номінальний тиск 2,5 МПа;
- номінальна витрата рідини 125 л/хв;
- максимальна витрата рідини 160 л/хв;
- кліматичне виконання для районів із помірним і холодним кліматом;
— маса не більш ніж 5,40 кг.
|
|
