Гідроклапани запобіжні Г52-22, Г52-23, Г52-24, Г52-25, ПГ52-22, ПГ52-24, ПГ52-25
|
Гідроклапан Г52-23
|
— Клапани запобіжні Г52-22(23,24,25), АГ52-22(23,25), БГ52-22(23,24,25), ПГ52-22(23,24,25), АПГ52-22(23,24,25), БПГ52-22(23,24,25) являють собою елементинормічної апаратури гідроприводів. Їхнє призначення — обмежувати тиск робочої рідини до заздалегідь заданої величини, оберігаючи системи від перевантаження й руйнування. Гідроклапани мають універсальне застосування з можливістю їх вбудовування в гідравлічні установки транспортних, підземних та інших споруд, а також у металообробні машини.
— Клапани Г52-22(23,24,25), ПГ52-22(23,24,25) працюють на чистому мінеральному маслі в'язкістю 18-60 мм2/сек за температури оливи до 50 °C. Рекомендується застосовувати оливу індустріальну 20 або 30 (ГОСТ 1707-51).
Схема застосування клапанів Г52-2, ПГ52-2
|
Параметри гідроклапанів запобіжно-переливних (П) Г52-2
| Марка гідроклапана |
Умовний прохід |
Діапазон регулювання, МПа |
Номінальна витрата, л/хв |
Приєднання |
| Клапан Г52-22 |
12 |
0,3...6,3 |
20 |
3/8" |
| Клапан АГ52-22 |
12 |
0,5...10,0 |
20 |
3/8" |
| Клапан БГ52-22 |
12 |
1,0...20,0 |
20 |
3/8" |
| Клапан ПГ52-22 |
12 |
0,3...6,3 |
20 |
стикове |
| Клапан АПГ52-22 |
12 |
0,5...10,0 |
20 |
стикове |
| Клапан БПГ52-22 |
12 |
1,0...20,0 |
20 |
стикове |
| Клапан Г52-23 |
16 |
0,3...6,3 |
40 |
1/2" |
| Клапан АГ52-23 |
16 |
0,5...10,0 |
40 |
1/2" |
| Клапан БГ52-23 |
16 |
1,0...20,0 |
40 |
1/2" |
| Клапан ПГ52-23 |
16 |
0,3...6,3 |
40 |
стикове |
| Клапан АПГ52-23 |
16 |
0,5...10,0 |
40 |
стикове |
| Клапан БПГ52-23 |
16 |
1,0...20,0 |
40 |
стикове |
| Клапан Г52-24 |
20 |
0,3...6,3 |
80 |
3/4" |
| Клапан АГ52-24 |
20 |
0,5...10,0 |
80 |
3/4" |
| Клапан БГ52-24 |
20 |
1,0...20,0 |
80 |
3/4" |
| Клапан ПГ52-24 |
20 |
0,3...6,3 |
80 |
стикове |
| Клапан АПГ52-24 |
20 |
0,5...10,0 |
80 |
стикове |
| Клапан БПГ52-24 |
20 |
1,0...20,0 |
80 |
стикове |
| Клапан Г52-25 |
32 |
0,3...6,3 |
160 |
1 1/4" |
| Клапан АГ52-25 |
32 |
0,5...10,0 |
160 |
1 1/4" |
| Клапан БГ52-25 |
32 |
1,0...20,0 |
160 |
1 1/4" |
| Клапан ПГ52-25 |
32 |
0,3...6,3 |
160 |
стикове |
| Клапан АПГ52-25 |
32 |
0,5...10,0 |
160 |
стикове |
| Клапан БПГ52-25 |
32 |
1,0...20,0 |
160 |
стикове |

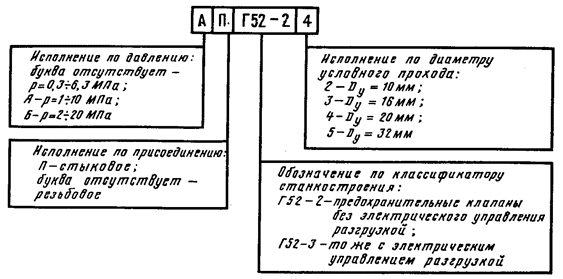

Структура умовного позначення гідроклапанів Г52

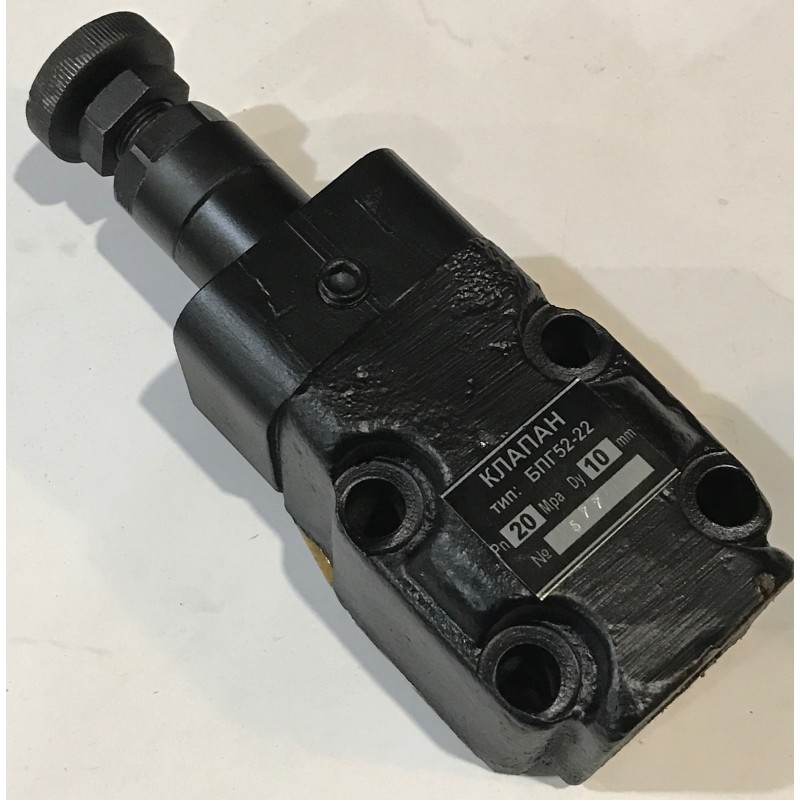

Гідроклапан запобіжний БПГ52-22
 |
Основні параметри клапана БПГ 52-22:
- умовний прохід 10 мм;
- приєднання в систему стикове;
- діапазон регулювання 0,9...22 МПа ;
- номінальна витрата робочої рідини 20 л/хв;
— маса гідроклапана 1,5 кг.
|
Клапан запобіжний Г52-23
 |
Основні параметри гідроклапана Г 52-23:
- умовний прохід 16 мм;
- приєднання в систему нарізне;
- діапазон регулювання 0,3...6,3 МПа ;
- номінальна витрата робочої рідини 40 л/хв;
— маса гідроклапана 3,5 кг.
|
Гідроклапан БГ52-24
|
|
Основні параметри клапана запобіжного БГ 52-24:
- умовний прохід 20 мм;
- приєднання в систему нарізне;
- діапазон регулювання 0,9...20 МПа ;
- номінальна витрата робочої рідини 80 л/хв;
— маса гідроклапана 4,5 кг.
|
Клапан ПГ52-24
|
|
Основні параметри гідроклапана запобіжного ПГ 52-24:
- умовний прохід 20 мм;
- приєднання в систему — стикове;
- діапазон регулювання 0,3...6,3 МПа ;
- номінальна витрата робочої рідини 80 л/хв;
— маса гідроклапана 4,5 кг.
|
Варіанти маркування клапанів Г52-2, ПГ52-2:
Гідроклапан Г-52-22, АГ-52-22, БГ-52-22, ПГ-52-22, АПГ-52-22, БПГ-52-22, Г52-23, АГ-ГГ52-23, БГ52-23, ПГ52-24ГГГ52, БГ52-25-25-2, А52
