Муфти електромагнітні ЕТМ 073 Б 1Н
Муфти електромагнітні ЕТМ 073Б 1Н – швидкодійні призначені для передавання обертового моменту від ведучого вала до ведому, за допомогою спрощених магнітних систем. Муфта ЭТМ-051(073,075,091,093,101,125)С,Б суха та швидкодійна застосовується в тих місцях, де за умовами технології, довкілля, або з будь-яких інших причин неприпустиме застосування олійних муфт.

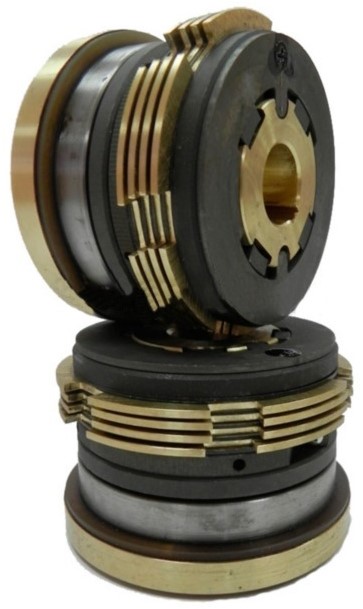

Габаритні розміри, характеристики муфт ЕТМ 051, ЕТМ 091, ЕТМ 101
|
Габарит
|
D
|
D1
|
D2
|
залишковий
проміжок, мм
|
L
|
l
|
номінальний
переданих
момент,
кгс
|
Маса, кг
|
|
|
|
|
ЕТМ 051
|
80
|
79
|
70
|
0.2
|
52
|
19
|
1,6
|
0,88
|
24
|
1,78
|
|
|
ЕТМ 061
|
90
|
89
|
80
|
0.2
|
60
|
24
|
2,5
|
1,43
|
2.00
|
4500
|
|
ЕТМ 071
|
100
|
99
|
90
|
0.25
|
63
|
26
|
4,0
|
2,0
|
2,78
|
4000
|
|
ЕТМ 081
|
110
|
109
|
100
|
0.25
|
70
|
31
|
6,3
|
2,85
|
2,92
|
3500
|
|
ЕТМ 091
|
120
|
118
|
110
|
0.3
|
75
|
28
|
10
|
3,45
|
3,72
|
3000
|
|
ЕТМ 101
|
135
|
133
|
125
|
0.3
|
85
|
34
|
16,0
|
5,48
|
3,8
|
2800
|
|
ЕТМ 111
|
150
|
148
|
140
|
0.3
|
98
|
40
|
25,0
|
7,8
|
5,0
|
2500
|
|
ЕТМ 121
|
170
|
168
|
160
|
0.4
|
115
|
50
|
40,0
|
11,2
|
5,0
|
2200
|
Муфта електромагнітна ЕТМ-073(093)С.Б – призначена для передавання обертового моменту від провідного вала до ведому, тип ЕТМ.3С і 3Б застосовується в тих місцях, де за умов технології, довкілля або з будь-яких інших причин неприпустиме застосування олійних муфт. Наявність баластного проміжки в електромагнітних муфтах типу ЕТМ...3 знижують теплопровідність від фрикційних дисків, що труться, до магнітного тіла муфти, що дає змогу застосовувати серію ЕТМ..3 у важчих умовах. Однак монтаж муфти у вузол більш трудомісткий, а наявність складної деталі — ротор, викликає здороження виробу.
Габаритні розміри, характеристики муфт 073, ЕТМ 093, ЕТМ 123
|
габарит
|
D1
|
D3
|
D2
|
залишковий
зазор,
мм
|
L
|
l
|
номінальний
переданих
момент,
кгс
|
маса, кг
|
номінальне
напруга,
V
|
номінальний струм, А |
Гранична
швидкість обертання, об/хв
|
|
ЕТМ 053
|
80
|
79
|
70
|
0.2
|
58
|
19
|
1,6
|
1,10
|
24
|
0,55 |
7000 |
|
ЕТМ 063
|
90
|
89
|
80
|
0.2
|
69
|
24
|
2,5
|
1,68
|
0,65 |
6000 |
|
ЕТМ 073
|
100
|
99
|
90
|
0.25
|
70
|
26
|
4,0
|
2,37
|
1,0 |
5000 |
|
ЕТМ 083
|
110
|
109
|
100
|
0.25
|
78
|
31
|
6,3
|
3,15
|
1,0 |
4500 |
|
ЕТМ 093
|
120
|
118
|
110
|
0.3
|
85
|
28
|
10
|
4,20
|
1,0 |
4000 |
|
ЕТМ 103
|
135
|
133
|
125
|
0.3
|
93
|
34
|
16,0
|
6,38
|
1,3 |
3600 |
|
ЕТМ 113
|
150
|
148
|
140
|
0.3
|
106
|
40
|
25,0
|
9,0
|
1,5 |
3300 |
|
ЕТМ 123
|
170
|
168
|
160
|
0.4
|
121
|
50
|
40,0
|
12,8
|
2,6 |
3000 |
Муфти серії ЕТМ-075(095,125)С.Б призначені для роботи в режимі електромагнітного гальма.
Габаритні розміри, характеристики муфт ЕТМ 075, ЕТМ 095, ЕТМ 125
|
габарит
|
D2
|
D
|
D1
|
залишковий
зазор
|
L
|
l
|
номінальний
переданих
момент
кгс
|
Маса кг
|
номінальна напруга, В
|
номінальний струм,
А
|
передельна швидкість обертання, об/хв |
|
ЕТМ 055
|
70
|
79
|
70
|
0.2
|
52
|
19
|
1,6
|
0,88
|
24
|
0,5 |
5000 |
|
ЕТМ 065
|
80
|
89
|
80
|
0.2
|
60
|
24
|
2,5
|
1,43
|
0,5 |
4500 |
|
ЕТМ 075
|
90
|
99
|
90
|
0.25
|
63
|
26
|
4,0
|
2,0
|
0,65 |
4000 |
|
ЕТМ 085
|
100
|
109
|
100
|
0.25
|
70
|
31
|
6,3
|
2,85
|
0,85 |
3500 |
|
ЕТМ 095
|
110
|
118
|
110
|
0.3
|
75
|
28
|
10
|
3,45
|
0,95 |
3000 |
|
ЕТМ 105
|
125
|
133
|
125
|
0.3
|
85
|
34
|
16,0
|
5,48
|
1,15 |
2800 |
|
ЕТМ 115
|
140
|
148
|
140
|
0.3
|
98
|
40
|
25,0
|
7,8
|
1,1 |
2500 |
|
ЕТМ 125
|
160
|
168
|
160
|
0.4
|
115
|
50
|
40,0
|
11,2
|
1,8 |
2200 |

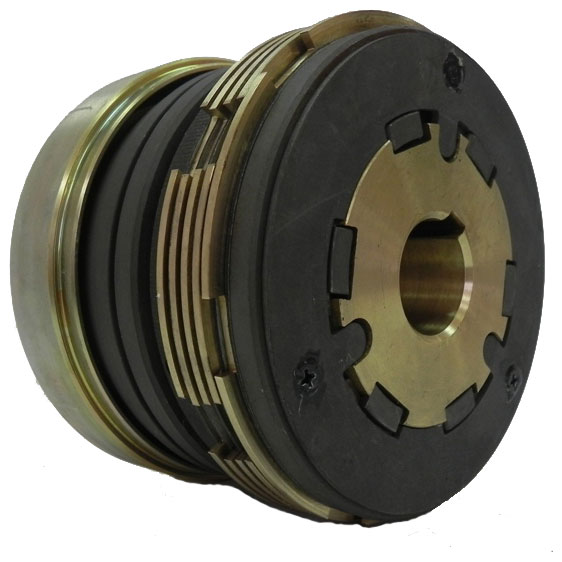

Муфта електромагнітна ЕТМ 073
|
|
Основні параметри муфти електромагнітної (електрофти) ЕТМ 073, ЕТМ 073С, ЕТМ 073Б — 1Н, 2Н, 3Н, 1 А, 2 А, 1 М, 2М, 3М, А1, А2, А3:
Мпн – 40 Нм / Номінальний передавальний момент
U – 24 V / Номінальна напруга котушки
P – 15,6 Вт / Потужність котушки за температури 20 °C
n (н) — 1500 об./хв/ Номінальна частота обертання
n (макс) — 4000 об./хв/ Гранична частота обертання
t (0,9) – 0,28 / час наростання моменту до 0,9хМвн
t (0,1) — 0,08/час спадання моменту до 0,1 Мвн
|
Муфта електромагнітна ЕТМ 075
|
|
Основні параметри муфти електромагнітної (електрофти) ЕТМ 075, ЕТМ 075С, ЕТМ 075Б — 1Н, 2Н, 3Н, 1 А, 2 А, 3 А, 1 М, 2М, 3М, А1, А2, А3:
Мпн – 40 Нм / Номінальний передавальний момент
U – 24 V / Номінальна напруга котушки
P – 15,6 Вт Потужність котушки за температури 20 °C
n (н) — 1500 об/хв/Номінальна частота обертання
n (макс) — 4000 об./хв/ Гранична частота обертання
t (0,9) – 0,28 / час наростання моменту до 0,9хМвн
t (0,1) — 0,08/час спадання моменту до 0,1 Мвн
|
Приклад умовного позначення електромагнітної фрикційної муфти 09 габариту (з номінальним значенням передаваного моменту 10 кГм), у безконтактному виготовленні, зі шліцевим отвором другого розміру (28x34x6) з посадкою за зовнішнім діаметром, з виведенням завдовжки 500 мм:
Електромагнітна муфта тертя ЕТМ 093-1Н.
|
