Фільтри опорні ФП 7
|
Фільтр ФП7 20-25/200
|

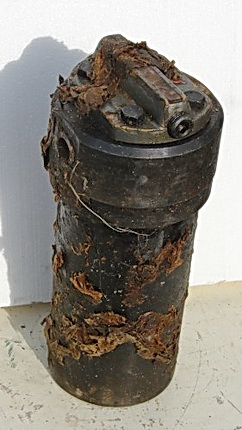

Фільтр напірний ФП7 12-10/200, ФП7 12-25/200, ФП7 12-40/200, ФП7 20-10/200, ФП7 20-25/200, ФП7 20-40/200, ФП7 32-10/200, ФП7 32-25/200, ФП7 32-40/200 призначений для очищення від механічних домішок мінеральних олив.
Фільтри ФП-7 (заміна виготовлення фільтрів Ф7М, ФГМ) використовуються в металорізальних, деревообробних та інших верстатах, кузньово-пресових, ливарних та інших машинах.
Температура довкілля від +1 °C до +40 °C.
Фільтри опорні ФП 7 виготовляються: за номінальним тиском 20 МПа — трьох габаритів, за тонкістю фільтрації — 10, 25 і 40 мкм.
Як фільтроелемент в фільтрах ФП7 використовуються фільтроелементи РЕГОТМАС.
|
Технічні характеристики фільтра ФП 7
|
Найменування
|
Ду, мм
|
Тонкість фільтрації, мкм
|
Тиск, МПа
|
Витрата, л/хв
|
|
ФП7 12-10/200
|
12
|
10
|
20
|
25
|
|
ФП7 12-25/200
|
12
|
25
|
20
|
25
|
|
ФП7 12-40/200
|
12
|
40
|
20
|
25
|
|
ФП7 20-10/200
|
20
|
10
|
20
|
63
|
|
ФП7 20-25/200
|
20
|
25
|
20
|
63
|
|
ФП7 20-40/200
|
20
|
40
|
20
|
63
|
|
ФП7 32-10/200
|
32
|
10
|
20
|
160
|
|
ФП7 32-25/200
|
32
|
25
|
20
|
160
|
|
ФП7 32-40/200
|
32
|
40
|
20
|
160
|

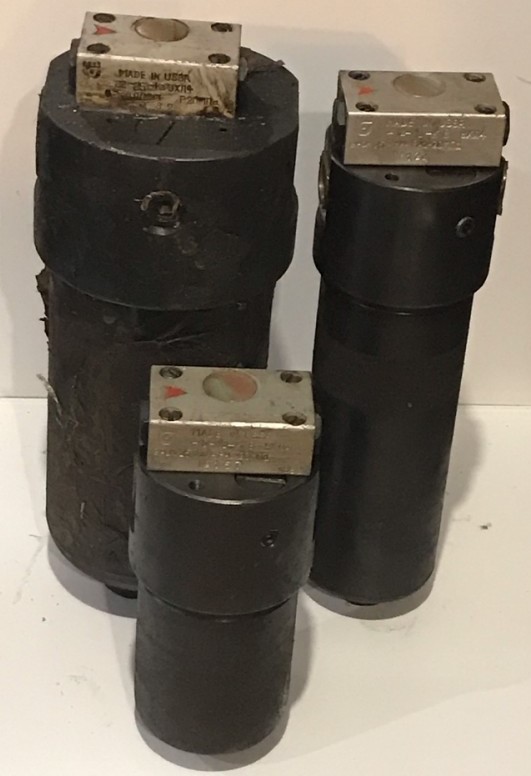

Фільтр напірний ФП7 12-25/200
|
|
Основні параметри фільтра гідравлічного (оливного) ФП7 12-25/200:
- умовний прохід 12 мм;
- приєднання в систему — нарізне;
- тонкість фільтрації (склепіння очищення) 25 мкм;
- номінальна витрата робочої рідини 25 л/хв;
— маса фільтра 3,57 кг.
|
Приклад умовного позначення фільтра напірного з умовним проходом 20 мм, на номінальний тиск 20 МПа, з чистотою фільтрації 25 мкм, тип приєднувальної різі — конічна, для районів із помірним і холодним кліматом:
Фільтр напірний ФП7-20-25/200 УХЛ4.
|
