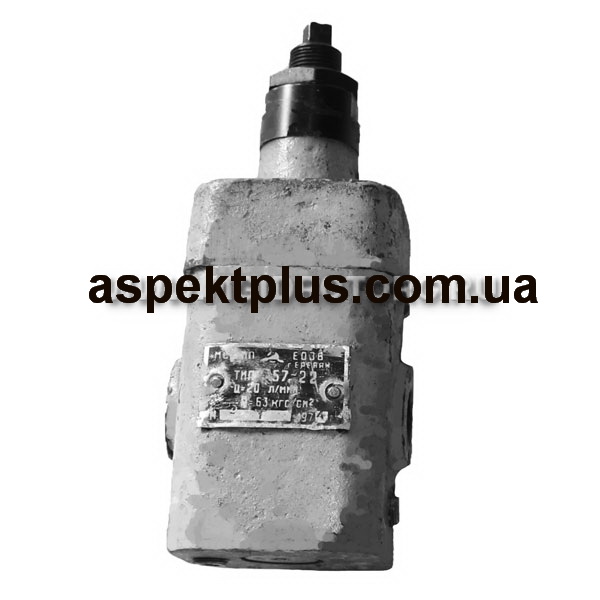

Гідроклапани редукційні Г57-22, Г57-23, Г57-24, Г57-25, ПГ57-22, ПГ57-24, ПГ57-25
|

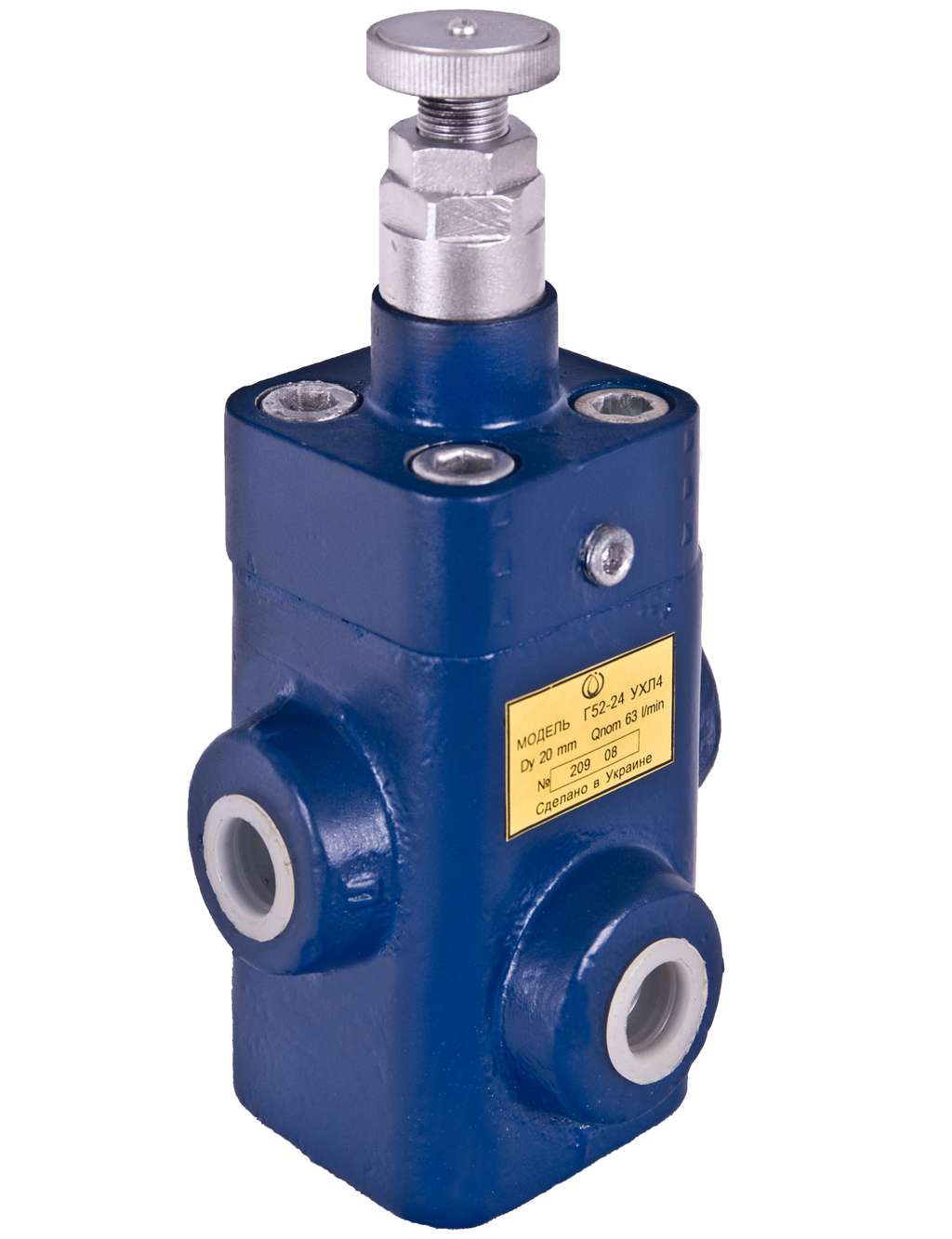

Гідроклапан Г57-23
|
Клапани редукційні Г57-22(23,24,25), АГ57-22(23,24,25), БГ57-22(23,24,25), ПГ57-22(23,24,25), АПГ57-22(23,24,25), БПГ57-22(23,24,25) являють собою елементинормічної апаратури гідроприводів. Їхнє призначення — обмежувати тиск робочої рідини до заздалегідь заданої величини, оберігаючи системи від перевантаження й руйнування. Гідроклапани мають універсальне застосування з можливістю їх вбудовування в гідравлічні установки транспортних, підземних та інших споруд, а також у металообробні машини.
— Гідроклапани Г57-22 (23,24,25), ПГ57-22(23,24,25) працюють на чистому мінеральному маслі в'язкістю 18-60 мм2/сек за температури оливи до 50 °C. Рекомендується застосовувати оливу індустріальну 20 або 30 (ГОСТ 1707-51).
Клапани редукційні Г57 — 2 з регулятором мають такі виконання:
Після приєднання:
— нарізне та стикове.
За тиском: не позначається — редукований тиск до 63 кгс/см2:
А — редукований тиск до 100 кгс/см2.
Б — редуцьований тиск до 200 кгс/см2.
|
Параметри гідроклапанів редукційних Г57-2
| Марка гідроклапана |
Умовний прохід |
Діапазон регулювання, МПа |
Номінальна витрата, л/хв |
Приєднання |
| Клапан Г57-22 |
12 |
0,3...6,3 |
20 |
3/8" |
| Клапан АГ57-22 |
12 |
0,5...10,0 |
20 |
3/8" |
| Клапан БГ57-22 |
12 |
1,0...20,0 |
20 |
3/8" |
| Клапан ПГ57-22 |
12 |
0,3...6,3 |
20 |
стикове |
| Клапан АПГ57-22 |
12 |
0,5...10,0 |
20 |
стикове |
| Клапан БПГ57-22 |
12 |
1,0...20,0 |
20 |
стикове |
| Клапан Г57-23 |
16 |
0,3...6,3 |
40 |
1/2" |
| Клапан АГ57-23 |
16 |
0,5...10,0 |
40 |
1/2" |
| Клапан БГ57-23 |
16 |
1,0...20,0 |
40 |
1/2" |
| Клапан ПГ57-23 |
16 |
0,3...6,3 |
40 |
стикове |
| Клапан АПГ57-23 |
16 |
0,5...10,0 |
40 |
стикове |
| Клапан БПГ57-23 |
16 |
1,0...20,0 |
40 |
стикове |
| Клапан Г57-24 |
20 |
0,3...6,3 |
80 |
3/4" |
| Клапан АГ57-24 |
20 |
0,5...10,0 |
80 |
3/4" |
| Клапан БГ57-24 |
20 |
1,0...20,0 |
80 |
3/4" |
| Клапан ПГ57-24 |
20 |
0,3...6,3 |
80 |
стикове |
| Клапан АПГ57-24 |
20 |
0,5...10,0 |
80 |
стикове |
| Клапан БПГ57-24 |
20 |
1,0...20,0 |
80 |
стикове |
| Клапан Г57-25 |
32 |
0,3...6,3 |
160 |
1 1/4" |
| Клапан АГ57-25 |
32 |
0,5...10,0 |
160 |
1 1/4" |
| Клапан БГ57-25 |
32 |
1,0...20,0 |
160 |
1 1/4" |
| Клапан ПГ57-25 |
32 |
0,3...6,3 |
160 |
стикове |
| Клапан АПГ57-25 |
32 |
0,5...10,0 |
160 |
стикове |
| Клапан БПГ57-25 |
32 |
1,0...20,0 |
160 |
стикове |

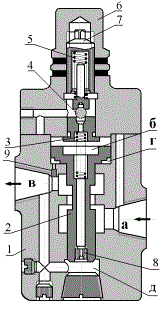

Конструкція й принцип дії гідроклапана редукційного Г57
Клапан Г57-2, ПГ57-2 складається з корпусу 1, плунжера 2, пружин 3 і 5, кульового сіркоклапана 4 і кришки 6. Робоча рідина підводиться в порожнину аі відводиться через камеру в. Плунжер навантажений слабкою пружиною 3, яка утримує його в нижньому положенні.
У центральний отвір плунжера вгорнуть демпфер 8, через який камера в постійно повідомлено з камерою б. Камера г Із камерою в через демпфер 9. Кулька 4 притискається до сідла пружиною 5.
Зусилля стиснення пружини 5 можна регулювати гвинтом 7. Поки тиск рідини, що діє на кульку 4, не перевищує величини зусилля, на яке відрегульована пружина 5, кулька притискає до сідла. Водночас плунжер 2 розташований у нижньому положенні під дією пружини 3. У нижньому положенні плунжера порожнини а и в з'єднані, тому рідина із системи вільно проходить через редукційний клапан і тиск у порожнині в дорівнює тиску, який розвиває насос. Коли сила тиску на виході з клапана долає силу пружини 5, кульовий клапан 4 відкривається, і рідина з камери д починає надходити через демпфер 8 у камеру б, звідки через кульовий клапан видаляється у зливну магістраль. У отворі демпфера 8 у разі перебігу рідини відбувається втрата тиску, тому тиск у камері б буде нижче, ніж у камерах д и г. Внаслідок цього перепаду тиску плунжер почне підійматися. Підіймаючись, плунжер ускладнює прохід рідини з порожнини а у порожнину в, внаслідок чого відбувається підвищення тиску в порожнині а, порівнюючи з тиском у порожнині в. Коли тиск у камерах д и г врівноважить силу тиску в камері б і зусилля пружини 3, плунжер займе нове рівноважне положення.
Якщо тиск у камері в з якої-небудь причини почне знижуватися, рівновагу сил, що діють на плунжер 2, порушать, оскільки зменшаться сили тиску на плунжер із боку камер д и г, які спільно контактують із камерою в. Пружина 3 відіб'є плунжер 2 вниз, що призведе до збільшення щілин між корпусом і крайкою плунжера. Слідом цього стане збільшення припливу рідини в камеру в і підвищення тиску в ній до значення, що відповідає новому стану рівноваги плунжера.
Під час роботи клапана Г 57 з дренажного отвору безперервно витікає невелику кількість рідини, а в магістралі після клапана підтримується постійний тиск, менший, ніж у напірній магістралі насоса.

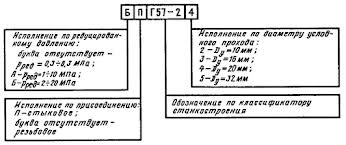

Структура умовного позначення гідроклапанів Г57-2
Гідроклапан редукційний ПГ57-22
 |
Основні параметри клапана ПГ 57-22 УХЛ4:
- умовний прохід 10 мм;
- приєднання в систему стикове;
- діапазон регулювання 0,5...7 МПа ;
- номінальна витрата робочої рідини 20 л/хв;
— маса гідроклапана 1,5 кг.
|
Клапан редукційний Г57-23
 |
Основні параметри гідроклапана Г 57-23:
- умовний прохід 16 мм;
- приєднання в систему нарізне;
- діапазон регулювання 0,3...6,3 МПа ;
- номінальна витрата робочої рідини 40 л/хв;
— маса гідроклапана 3,5 кг.
|
Гідроклапан БГ57-24
|
|
Основні параметри клапана редукційного БГ 57-24 УХЛ4:
- умовний прохід 20 мм;
- приєднання в систему нарізне;
- діапазон регулювання 0,9...20 МПа;
- номінальна витрата робочої рідини 80 л/хв;
— маса гідроклапана 4,5 кг.
|
Варіанти маркування клапанів Г57-2, ПГ57-2:
