Пневмоциліндри обертові ПЦВБ-160, ПЦВБ-200 одинарні та ПЦВСБ-200 здвоєні
|
 ПЦВБ-160, ПЦВБ-200, ПЦВБ-250
|
Пневмоциліндри обертові одинарні ПЦВБ 160, ПЦВБ 200, ПЦВБ 250 і здвоєні ПЦВСБ 200 призначені для привода патронів і пристосувань, що затискають заготівки на токарних, токарно-револьверних та інших верстатах. |
ПЦВСБ 200, ПЦВСБ 250
|

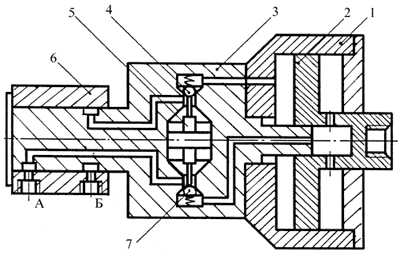

Принцип дії пневмоциліндрів обертових П-ЦВБ і П-ЦВСБ
 |
Для затискача обертових деталей широко використовуються обертові пневматичні циліндри (диви малюнок зліва).
Стиснене повітря підводиться до обертового циліндра 1 через нерухомий колектор 6 каналами А або Б і розподільний пристрій 3, жорстко з'єднаний із циліндром. Усередині розподільного пристрою 3 міститься пневматичний замок, що складається з поршня 5 і зворотних кулькових клапанів 4 і 7 з пружинами. Якщо подати робоче середовище, наприклад, у канал А, то вона відкриває зворотний клапан 7 і зміщує поршень 5, який своїм штоком відкриває зворотний клапан 4. Стиснене повітря проходить через клапан 7 і надходить у праву порожнину циліндра 1. Відбувається переміщення поршня 2 вліво та витіснення повітря з лівої порожнини через відкритий клапан 4 в канал Б.
У разі раптового вимкнення подавання стисненого повітря зворотні клапани замикають вихід повітря з обох порожнин і запобігають несанкціонованому падінню тиску в циліндрі та можливу аварійну ситуацію в роботі обертового пневматичного циліндра. |
Параметри пневмоциліндрів обертових ПЦВБ і ПЦВСБ
| Найменування параметрів |
ПЦВБ-160 |
ПЦВБ-200 |
ПЦВБ-250 |
ПЦВСБ-200 |
ПЦВСБ-250 |
| Номінальний тиск, МПа |
0,63 |
| Діаметр поршня, мм |
160 |
200 |
250 |
200 |
250 |
| Хід штока, мм |
32 |
32 |
40 |
32 |
40 |
| Зусилля на штоку, Н |
11 420 |
17 800 |
27 850 |
34 550 |
54 290 |
| Частота обертання не більш ніж об/хв |
5 000 |
Пневмоциліндр ПЦВБ-160
 |
Основні параметри пневмоциліндру П-ЦВБ 160:
|
Пневмоциліндр ПЦВБ-200
 |
Основні параметри пневмоциліндру П-ЦВБ 200:
|
Приклад умовного позначення циліндра пневматичного обертового з діаметром поршня 160 мм, ходом штока 32 мм, зусиллям на штоку 11,4 кН:
Пневмоциліндр обертовий ПЦВБ 160.
Приклад умовного позначення циліндра пневматичного обертового здвоєного з діаметром поршня 200 мм, ходом штока 32 мм, зусиллям на штоку 34,5 кН:
Пневмоциліндр обертовий ПЦВСБ 200.
|
