Гідроклапан тиску ПБГ54-35М (Г54-35, ПГ54-35М, АГ54-35, ПАР54-35М, БГ54-35, ВГ54-35, ПВГ54-35М, ДГ54-35, ПДГ54-35М)
|
Гідроклапани ПБГ54-35М, ПАГ54-35М, ПВГ54-35М, ПГ54-35
|
Клапани тиску ПГ 54-35 М, ПБГ 54-35 М, ПВГ 54-35 М, ПДГ 54-35 М, ПАГ 54-35 М УХЛ4 використовуються в гідравлічних системах як
- клапан різності тисків, тобто, для підтримки заданої різності тисків, що визначається настроюванням регульованої пружини, у підведеному та відвідуваному потоках робочої рідини (олії), або в одному з цих потоків і стороннім потоком.
- клапана послідовності для пропускання потоку робочої рідини у разі досягнення заданої величини тиску, що визначається настроюванням регульованої пружини, у цьому потоці або керувальному (дистанційне керування) потоці.
- запобіжного клапана для запобігання об'ємному гідравлому приводу від тиску, що перевищує максимально допустиме значення.
- переливного клапана для підтримки заданого значення тиску, через безперервне зливання робочої рідини (олії) через зливний канал під час роботи гідравлічної системи.
|
|
Клапани типу (ПБ)Г54-32 (гідравлічні) мають нарізне або стикове виконання після приєднання. Під час нарізного приєднання отвори корпусу для приєднання ліній мають конічну різь К1 1/4". У клапанах стикового приєднання отвори виводяться на стикову площину та закінчуються ціковками під кільця (з ГОСТ 9833-73) для ущільнення стика між гідроапаратом і спеціальними панелями або проміжними плитами, у яких нарізані нарізні отвори потрібного діаметра для безпосереднього монтажу штуцерів.
|
Параметри гідроклапанів ПБГ54-35, Г54-35, ПГ54-35, АГ54-35, ПАГ54-35, БГ54-35, ВГ54-35, ПВГ54-35, ДГ54-35, ПДГ54-35
| Параметри |
Норми для виконань |
| Гидроклапан Г54-35(М) ПГ54-35(М) |
Гидроклапан АГ54-35(М) ПАГ54-35(М) |
Гидроклапан БГ54-35(М) ПБГ54-35(М) |
Гідроклапан ВГ54-35М ПВГ54-35М |
Гидроклапан ДГ54-35(М) ПДГ54-35(М) |
| Діаметр умовного проходу, мм |
32 |
32 |
32 |
32 |
32 |
| Витрата, л/хв: ном. / макс. / хв. |
200 / 300 / 9 |
| Внутрішні витоки, см3/хв, не більш ніж |
50 |
75 |
90 |
150 |
300 |
| Ном. тиск настроювання, МПа |
2,5 |
1,0 |
6,3 |
10,0 |
20,0 |
| Діапазон регулювання тиску, МПа |
0,4-2,8 |
0,3-1,2 |
0,6-7,0 |
1,2-11,2 |
4,0-23,0 |
| Ном. перепад тиску, МПа |
0,2 |
| Маса клапана не більш ніж кг |
6,8 |
Умовне позначення гідроклапанів тиску типу Г54-3
| ХГ |
|
Х |
|
Г54-3 |
|
Х |
|
ХХХХ |
|
| |
|
|
|
Кліматичне виконання за ГОСТ 15150: УХЛ4, 04.1
|
|
Виготовлення по ус. проходу: 2 - 10 мм, 4 - 20 мм, 5 - 32 мм
|
|
Позначення типу гідроклапана (М — означає "модернізований")
|
|
Виконування за номінальним тиском настроювання: А - 1 МПа, Б - 6,3 МПа, В - 10 МПа, Д - 20 МПа
|
|
Виконання клапана за способом монтажу: без індексу — трубний (нарізний), П — стиковий (притичний)
|
Габаритні та приєднувальні розміри гідроклапана тиску типу (П) Г54-35
|
Розміри гідроклапана тиску типу Г54-35 (трубне приєднання)
|
| Модель клапана |
Розміри, мм |
| d1 |
d1 |
Hmax |
L |
B |
h1 |
h2 |
h3 |
h4 |
h5 |
h6 |
b |
| АГ54-35(М) |
K1 1/4" |
K1/8" |
252 |
100 |
94 |
142 |
3 |
58 |
101 |
24 |
125 |
40 |
| Г54-35(М) |
K1 1/4" |
K1/8" |
252 |
100 |
94 |
142 |
3 |
58 |
101 |
24 |
125 |
40 |
| БГ54-35(М) |
K1 1/4" |
K1/8" |
252 |
100 |
94 |
142 |
3 |
58 |
101 |
24 |
125 |
40 |
| ВГ54-35(М) |
K1 1/4" |
K1/8" |
252 |
100 |
94 |
142 |
3 |
58 |
101 |
24 |
125 |
40 |
| ДГ54-35(М) |
K1 1/4" |
K1/8" |
274 |
100 |
94 |
142 |
3 |
59 |
101 |
24 |
125 |
40 |
|
|
Розміри гідроклапана тиску типу ПГ54-35 (стикове приєднання)
|
| Модель клапана |
Розміри, мм |
| Hmax |
L (h14) |
B (h14) |
h1 |
h2 |
h3 |
h4 |
h5 |
h6 |
h7 |
h8 |
l1 |
l2 |
l3 |
l4 |
b |
d1 |
d2 |
| ПАГ54-35(М) |
252 |
108 |
74 |
142 |
3 |
10 |
26 |
70 |
93 |
96 |
32 |
80 |
60 |
32 |
20 |
64 |
25 |
17 |
| ПГ54-35(М) |
252 |
108 |
74 |
142 |
3 |
10 |
26 |
70 |
93 |
96 |
32 |
80 |
60 |
32 |
20 |
64 |
25 |
17 |
| ПБГ54-35(М) |
252 |
108 |
74 |
142 |
3 |
10 |
26 |
70 |
93 |
96 |
32 |
80 |
60 |
32 |
20 |
64 |
25 |
17 |
| ПВГ54-35(М) |
252 |
108 |
74 |
142 |
3 |
10 |
26 |
70 |
93 |
96 |
32 |
80 |
60 |
32 |
20 |
64 |
25 |
17 |
| ПДГ54-35(М) |
274 |
108 |
74 |
142 |
3 |
10 |
26 |
70 |
93 |
96 |
32 |
80 |
60 |
32 |
20 |
64 |
25 |
17 |
Приклад умовного позначення гідроклапана тиску модернізованого з діаметром умовного проходу 32 мм, що працює за номінального тиску 6,3 МПа (діапазон регулювання 0,6-7,0 МПа), з номінальною витратою робочої рідини 200 л/хв, стикового монтажу, призначеному для роботи в помірному кліматі, категорії розміщення 4:
- Гідроклапан тиску ПБГ54-35М УХЛ4.
Комплект гумових кілець для гідроклапанів тиску Г54-35
| Позначення кільця за ГОСТ 18829-73 |
Кількість |
| Г (АГ, БГ, ВГ) 54-34М |
ДГ54-34М |
ПГ (ПАГ, ПБГ, ПВГ) 54-34М |
ПДГ54-34М |
ПДГ54-34М |
ПДГ54-34М |
| Кольцо 016-020-25 |
- |
- |
1 |
2 |
2 |
3 |
| Кільце 026-032-36 |
1 |
1 |
- |
1 |
1 |
- |
| Кільце 030-035-30 |
1 |
- |
- |
3 |
2 |
2 |
| Кільце 032-040-46 |
- |
1 |
1 |
- |
1 |
1 |
| Кільце 040-044-25 |
1 |
- |
- |
1 |
- |
- |
| Кільце 050-056-36 |
- |
1 |
1 |
- |
1 |
1 |
Гідроклапан тиску АГ54-35М
|
|
Технічні характеристики клапана АГ 54-35 М УХЛ4:
- тип клапана — запобіжний;
- приєднання — трубне;
- умовний прохід 32 мм;
- номінальний тиск 1 МПа;
- номінальна витрата рідини 200 л/хв;
- максимальна витрата рідини 250 л/хв;
- кліматичне виконання для районів із помірним і холодним кліматом;
- маса не більш ніж 4,95 кг.
|

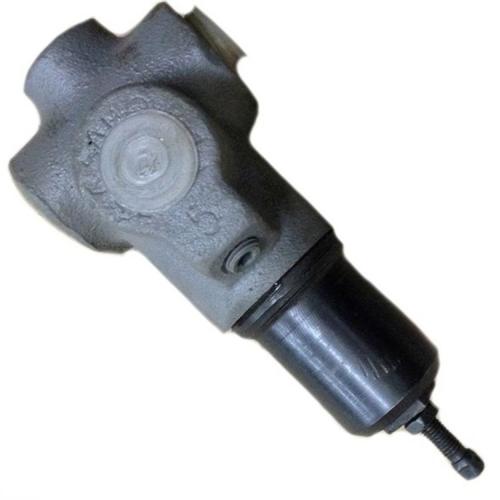

Гідроклапан тиску ВГ54-35М
|
|
Технічні характеристики клапана ВГ 54-35 М УХЛ4:
- тип клапана — запобіжний;
- приєднання — трубне;
- умовний прохід 32 мм;
- номінальний тиск 10 МПа;
- номінальна витрата рідини 200 л/хв;
- максимальна витрата рідини 250 л/хв;
- кліматичне виконання для районів із помірним і холодним кліматом;
- маса не більш ніж 4,95 кг.
|
Гідроклапан тиску БГ54-35М
|
|
Технічні характеристики клапана БГ 54-35 М УХЛ4:
- тип клапана — запобіжний;
- приєднання — трубне;
- умовний прохід 32 мм;
- номінальний тиск 6,3 МПа;
- номінальна витрата рідини 200 л/хв;
- максимальна витрата рідини 250 л/хв;
- кліматичне виконання для районів із помірним і холодним кліматом;
- маса не більш ніж 4,95 кг.
|
Гідроклапан тиску ДГ54-35М
|
|
Технічні характеристики клапана ДГ 54-35 М УХЛ4:
- тип клапана — запобіжний;
- приєднання — трубне;
- умовний прохід 32 мм;
- номінальний тиск 20 МПа;
- номінальна витрата рідини 200 л/хв;
- максимальна витрата рідини 250 л/хв;
- кліматичне виконання для районів із помірним і холодним кліматом;
- маса не більш ніж 4,95 кг.
|
Гідроклапан тиску Г54-35М
|
|
Технічні характеристики клапана Г 54-35 М УХЛ4:
- тип клапана — запобіжний;
- приєднання — трубне;
- умовний прохід 32 мм;
- номінальний тиск 2,5 МПа;
- номінальна витрата рідини 200 л/хв;
- максимальна витрата рідини 250 л/хв;
- кліматичне виконання для районів із помірним і холодним кліматом;
- маса не більш ніж 4,95 кг.
|
Гідроклапан тиску ПАГ54-35М
|
|
Технічні характеристики клапана ПАГ 54-35 М (ПАГ 54-35М) УХЛ4:
- тип клапана — запобіжний;
- приєднання — стикове;
- умовний прохід 32 мм;
- номінальний тиск 1 МПа;
- номінальна витрата рідини 200 л/хв;
- максимальна витрата рідини 250 л/хв;
- кліматичне виконання для районів із помірним і холодним кліматом;
- маса не більш ніж 4,7 кг.
|
Гідроклапан тиску ПГ54-35М
|
|
Технічні характеристики клапана ПГ 54-35 М (ПГ 54-35М) УХЛ4:
- тип клапана — запобіжний;
- приєднання — стикове;
- умовний прохід 32 мм;
- номінальний тиск 2,5 МПа;
- номінальна витрата рідини 200 л/хв;
- максимальна витрата рідини 250 л/хв;
- кліматичне виконання для районів із помірним і холодним кліматом;
- маса не більш ніж 4,7 кг.
|
Гідроклапан тиску ПДГ54-35М
