Модульний пристрій (фільтр-вологовіддільник) П-МК-01
від 100 ₴
Показати оптові ціниМінімальна сума замовлення на сайті — 300 ₴
- В наявності
- Оптом і в роздріб
- Код: п-мк

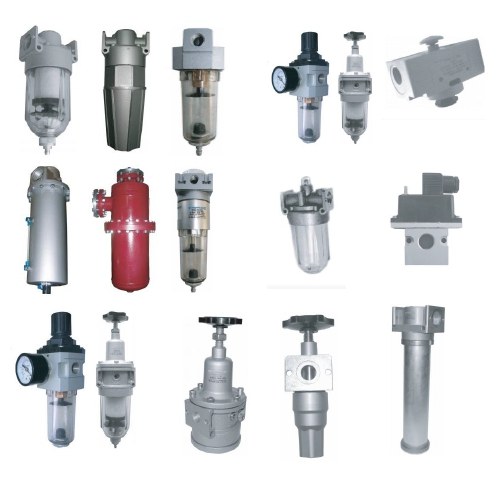

Модульні пристрої П-МК-01
|
Модульні пристрої П-МК |
Коротка інформація про пристроїв підготовки повітря ПМК-01: |
Основні технічні характеристики пристроїв П-МК
| Параметри | Типорозміри | ||||||||||||||||||
| П-МК 01 | П МК 02 | П МК 03 | П-МК 04 | П-МК 05 | П-МК 06 | П-МК 08 | |||||||||||||
| 6 | 10 | 16 | 10 | 16 | 10 | 16 | 06 | 10 | 16 | 6 | 10 | 16 | 6 | 10 | 16 | 06 | 10 | 16 | |
| Діаметр умовного проходження, мм | 6 | 10 | 16 | 10 | 16 | 10 | 16 | 6 | 10 | 16 | 6 | 10 | 16 | 6 | 10 | 16 | 6 | 10 | 16 |
| Тиск, МПа: номінальне мінімальне |
1,0 0,10 |
||||||||||||||||||
| Витрата повітря за тиску на виході 0,63 МПа,3/хв: максимальний мінімальний |
0,25 0,05 |
1,25 0,16 |
|
1,25 0,16 |
1,25 - |
0,25 0,05 |
1,25 0,16 |
2,00 0,16 |
0,25 - |
1,25 - |
2,00 - |
0,25 0,05 |
1,25 0,08 |
2,00 0,08 |
0,25 - |
1,25 - |
2,00 - |
||
| Абсолютна тонкість фільтрації, мкм | 10; 25; 40 | 5 | 0,5 | 10; 25; 40 | - | - | - | ||||||||||||
| Ступінь вологовідділення, % | 95 | - | - | 95 | - | - | - | ||||||||||||
| Зниження температури точки вологоутворення, порівнюючи з робочою температурою стисненого повітря, °C | - | 10 | - | - | - | - | - | ||||||||||||
| Ступінь очищення робочого газу, % | - | 92 | 99,9 | - | - | - | - | ||||||||||||
| Діапазон регулювання тиску на виході, МПа | - | - | - | 0,05-1,00 | - | - | |||||||||||||
| Місткість резервуара для відфільтрованої олії, дм3 | - | - | - | - | - | 0,08 | 0,2 | - | |||||||||||
| Діапазон подавання мастильного матеріалу, за макс. / хв витрата, крапель/хв | - | - | - | - | - | 0,5-40 / 15 | - | ||||||||||||
| Маса не більш ніж кг | 0,3 | 0,8 | 0,33 | 1,40 | 0,24 | 0,9 | 0,28 | 0,5 | 0,20 | 0,40 | |||||||||
Олія розпилювачі П-МК 06.10, П-МК 06.16, П-МК 06.25
|
Олія розпилювач П-МК06-06Х6(5), П-МК06-10Х6(5), П-МК06-16Х6(5), П-МК06-25Х6(5) |
Олія розпилювачі П-МК 06.06, П-МК 06.10, П-МК 06.16, П-МК 06.25 застосовуються для впорскування в потік стисненого повітря розпиленої мінеральної оливи для забезпечення збереження від передчасного зносу частин, що труться всередині пневмокомпонентів. Олія розпилювачі П-МК-06 використовуються в пневматичних системах за робочого тиску 0,1...1,0 МПа. Віброміцність і вібростійкість модульних пристроїв типу П-МК 06 відповідає 2-й ступені жорсткості за ГОСТ 28988-91 і технічними умовами. Зокрема, оливорозпилювач П-МК 06-16Х6 використовуються в блоці підготовки повітря П-Б 16.31. Таблиця приєднувальних розмірів П-МК-06
!!! Олія розпилювачі П-МК-06 з метричною різзю, |
Фільтр-вологовіддільник П-МК 01.10, П-МК 01.16, П-МК 01.25
|
Фільтр-вологовіддільник П-МК01 |
Фільтри-вологовіддільники (пристрої модульні) П-МК01.06, П-МК01.10, П-МК01.16, П-МК01.25 призначені для очищення стисненого повітря від крапельної вологи, твердих частинок, субмікроних частинок, видалення конденсату та осушення стисненого повітря. Пристрої модульні П-МК-01 застосовуються в пневматичних системах за тиску від 0,1 до 1,0 МПа. Віброміцність і вібростійкість фільтрів-вологовіддувачів відповідає 2-го ступеня жорсткості за ГОСТ 28988-91. Таблиця приєднувальних розмірів П-МК-01
|
Вхідний клапан П-МК 08.10, П-МК 08.16, П-МК 08.20, П-МК 08.25
|
Вхідний клапан П-МК08 |
Вхідні клапани П-МК08.10, П-МК08.16, П-МК08.20, П-МК08.25, П-МК08.06 призначені для вимкнення пневматичної системи від магістралі, що живить, та випуску стисненого повітря з пневмосистеми. Застосовується для комплектації блоків кондиціонування стисненого повітря. Основні параметри вхідних клапанів П-МК-08
|
||||||||||||||||||||||||||||||||||||||||||
Фільтр-регулятор П-МК 04.06, П-МК 04.10, П-МК 04.16
|
Фільтр-регулятор П-МК04.06, П-МК04.10, П-МК01.16 |
Модульний пристрій (фільтр-регулятор) П-МК 04.06, П-МК 04.10, П-МК 04.16 призначене для очищення стисненого повітря від крапельної вологи та твердих сторонніх частинок, а також для видалення конденсованої вологи, регулювання й автоматичного підтримання величини робочого тиску в пневмосистемі на необхідному рівні. Фільтри регулятори П-МК-04 застосовуються в пневмосистемах за робочого тиску від 0,1 до 1,0 МПа. Віброміцність і вібростійкість модульних пристроїв П-МК 04 відповідає 2-го ступеня жорсткості за ГОСТ 28988-91. Наприклад, фільтр-регулятор П-МК 04-16 використовується в складі блоків підготовки повітря П-Б16.21, П-Б16.31. Таблиця приєднувальних розмірів П-МК-04
|
Приклад умовного позначення модульного пристрою "фільтр-вологовідділювач" для очищення стисненого повітря від крапельної вологи, твердих частинок і видалення конденсату з умовним проходом 16 мм, розрахованого на номінальний тиск 1 МПа, з максимальним витратою повітря 2 м3/хв, з абсолютною тонкістю фільтрації 40 мкм і ступенем вологовідділення 95%, призначеного для роботи в помірному та холодному кліматі, категорія розміщення 4:
Модульний пристрій П-МК 01.16.84 УХЛ4.
| Основні атрибути | |
|---|---|
| Виробник | Primera |
