Регулятор витрати МПГ55-25
|
Регулятор потоку МПГ55-22М |
Регулятор витрати (дросель) МПГ 55-25 М, МПГ55-25 УХЛ4 встановлюється в гідросистемах там, де потрібна підтримка встановленої швидкості переміщення робочих органів станків та інших стаціонарно машин, що працюють незалежно від навантаження. Умовне позначення регулятора витрати МПГ55-2
Примітка: взагалі, буква М ("модернізований") після індексу умовного проходу може не бути в маркуванні цього регулятора, наприклад, регулятор витрати МПГ55-24 УХЛ4. |
||||||||||||||||||||||||||||||||||||||||||||
Параметри гідравлічних регуляторів потоку МПГ55-22, МПГ55-24, МПГ55-25
| Позначення | Ду, мм | Витрата робочої рідини ном./хв/макс., л/хв | Тиск на вході ном./хв./макс., МПа | Макс. тиск на виході, МПа | Перепад тиску на дроселі регулятора витрати не менш ніж МПа | Витрата витікань оливи через повністю закритий дросель не більш ніж см3/хв | Допустиме відхилення встановленої витрати не більш ніж % | Маса не більш ніж кг |
| МПГ55-22(М) | 10 | 25 / 0,04 / 32 | 20 / 0,5 / 21,5 | 20 | 0,15 - 0,25 | 30 | ± 5 | 4,0 |
| 2МПГ 55-22(М) | ||||||||
| МПГ55-24М | 16 | 100 / 0,09 / 120 | 70 | 7,5 | ||||
| 2МПГ55-24(М) | ||||||||
| МПГ 55-25М | 20 | 200 / 0,15 / 240 | 120 | 15,5 | ||||
| 2МПГ55-25(М) |
Фотографії та параметри регуляторів витрати МПГ55-22 (24)

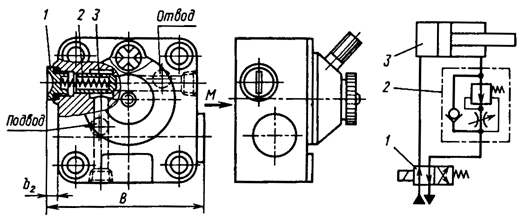

Габаритні та приєднувальні розміри МПГ55-25М, МПГ55-22М, МПГ55-24М
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Конструкція та принцип роботи МПГ 55-25(М), МПГ 55-22(М), МПГ 55-24(М) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
Конструктивні елементи регулятора потока МПГ55-22М(24М,25М): 1 - корпус; 2 - втулка; 3 — втулка-дросель; 4,6 — гайки; 5 - регулювальний гвинт; 7 - лімб; 8 — покажчик обертів; 9 — кулька; 10,11,12,15 — пружини; 12 — отвір відведення; 13,17,18 — отвори; 14,16,20 — порожнини; 10 — золотник; 21 — заглушка. Опис роботи регулятора потоку МПГ55-25М ( 22М, 24М): Робоча рідина з гідросистеми надходить до отвору підведення 18 і далі через отвори 17 і 13 в корпусі ось втулку 2. Далі робоча рідина через дроселювальну щілину втулки 2 надходить до отвору відведення 12. Отвір 17 повідомляється з порожнинами 20 і 16, а отвір відведення 12 — з порожниною 14. Золотик 19 перебуває в рівноважному положенні під дією зусилля пружини 15 і зусиль, що виникли в момент підведення  тиску в його торцеві порожнини 20, 16 і 14. У разі збільшення тиску в напірній магістралі гідросистеми тиск у отворах 18, 17, 13 підвищується, що призводить до порушення рівноваги сил, що діють на золотниковий механізм.Під дією гідростатичних сил, створюваних тиском робочої рідини в порожнинах 20 і 16, золотушник переміщається в бік пружини, а отже, його дрослювальна крайка змінює опір витраті потоку робочої рідини, завдяки цьому тиск на вході в гідродросель (отворність 13) зменшується, порівнюючи з тиском у напірній магістралі. Оскільки на дроселювальній щілині підтримується постійний перепад тиску. Витрата робочої рідини регулюється зміною прохідного перерізу дроселювальної щілини у втулці 2 завдяки осьовому переміщенню втулки-дроселя 3 за допомогою гайки 4 в один бік і пружини 11 — в іншу. Гайці 4 обертання передається через лімб 7 і гвинт 5. Лімб можна повертати до 4 обертів. Після кожного оберту лімб за допомогою штифта повертає на 1/4 оберту покажчик обертів 8, який фіксується від мимовільного обертання кулькою 9 і пружиною 10. Під час повороту лімба за годинниковою стрілкою витрата робочої рідини збільшується, проти — зменшується. Фіксація лімба здійснюється гайкою 6. Стики корків і корпусу, з'єднання регулювального гвинта та втулки ущільнюються гумовими кільцями за ГОСТ 9833-73 (ГОСТ 18829-73) (див. таблицю нижче: Комплект постачання МПГ55-2...М). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Комплект постачання регулятора потоку МПГ55-22М (МПГ55-24М, МПГ55-25М)
| Найменування | Позначення | Кількість для МПГ55-22М (Ду=10 мм), шт. | Кількість для МПГ55-24М (Ду=16 мм), шт. | Кількість для МПГ55-25М (Ду=20 мм), шт. |
| Регулятор витрати | МПГ55-2...М | 1 | 1 | 1 |
| Кільця гумові ущільнювальні ГОСТ 9833-73 (ГОСТ 18829-73) | 006-010-25-2 | 1 | 1 | 1 |
| 012-016-25-2 | 2 | - | - | |
| 032-037-30-2 | - | 2 | 2 | |
| Паспорт | МПГ55-2М ПС | 1 | 1 | 1 |
Регулятор витрати (потоку) МПГ55-22М
|
|
Основні параметри регулятора потоку МПГ55-22 УХЛ4: |
Регулятор витрати (потоку) МПГ55-24М
|
|
Основні параметри регулятора потоку МПГ55-24 УХЛ4: |

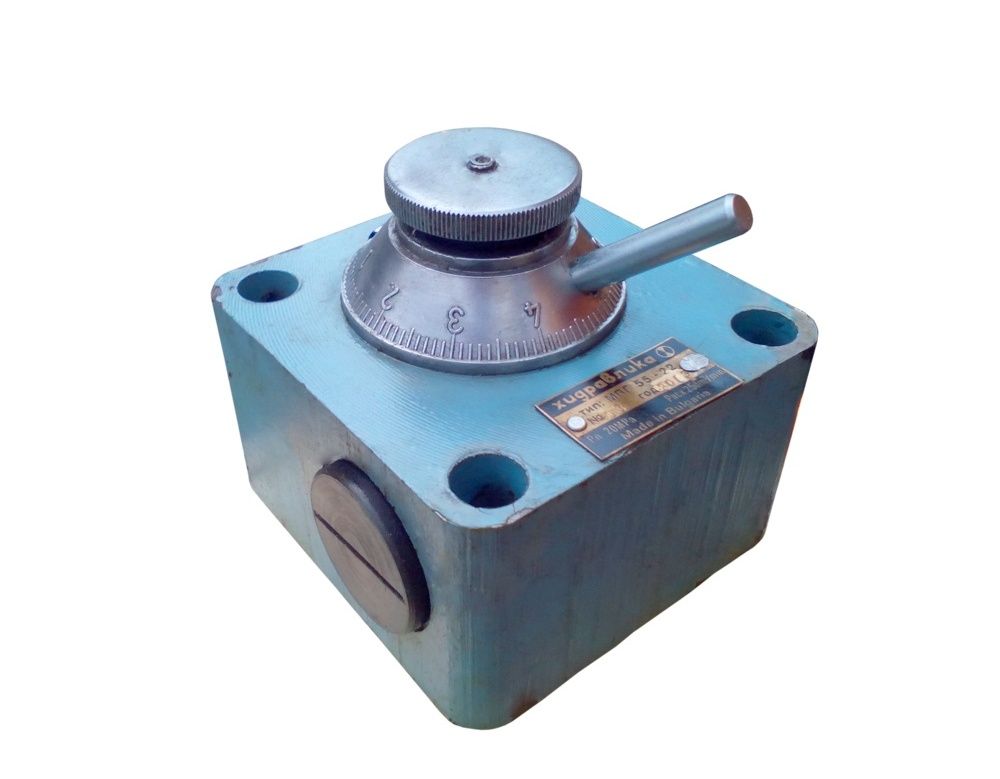

Регулятор витрати (потоку) МПГ55-25М
|
|
Основні параметри регулятора потоку МПГ55-25 УХЛ4: |
Приклад умовного позначення регулятора витрати робочої рідини нормальної міцності з умовним проходом 10 мм, з номінальним тиском на вході 20 МПа, з номінальною витратою робочої рідини 25 л/хв, для районів із помірним і холодним кліматом, категорія розміщення 4:
Регулятор витрати МПГ55-22М УХЛ4.
| Основні | |
|---|---|
| Виробник | B&B |
