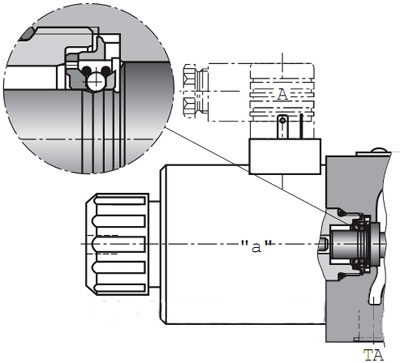

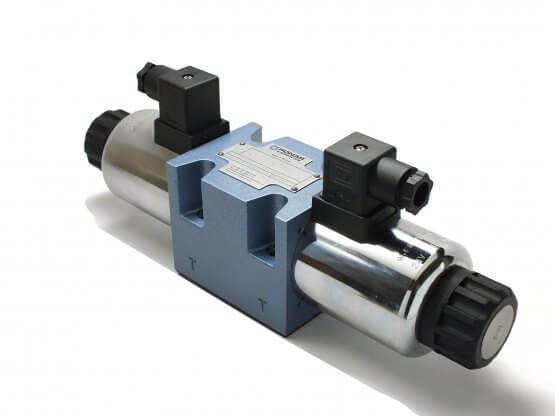

Принцип дії розподілювачів 4WE10 серії 3X і 4X

• Перемикані електромагнітними золотушниковими гідророзподільники 4WE 10 M3X/CG24N9K4 керують пуском, зупинкою й напрямком руху потоку рідини.


• Основними елементами розподілювача є: корпус (1), один або два електромагнітні (2), золотник (3) й одна або дві поворотні пружини (4).


• Якщо немає керівного сигналу золотник (3) утримується пружинами (4) у середньому або у вихідному положенні (крім імпульсного золотика). Перемикання золотника (3) здійснюється від заповненого олією магніту (2).


• Умовою надійного спрацьовування магніту є заповнення його порожнин оливою.


• Магніт через штовхач (2) переміщує керівний золотник (3) з вихідного положення в задану позицію. Водночас забезпечується перетікання рідини за напрямами Р-А и В-Т або Р-В и А-Т.


• За зневодненого магніту (2) золотник (3) пружиною (4) переміщається у вихідне положення.

Монтажна поверхня розподілювачів 4WE10

ЗАСТОСУВАННЯ: Умовне позначення Е тільки з положенням "а" вказується під час замовлення, як...ЕА...
Обережно: уникайте перевищення допустимого тиску під час застосування диференціального гідроциліндру!

• Гідророзподільник 4WE10...3Х/OС... (можливий за позначеннях А, С і D).
  Двопозиційні гідророзподільники з двома магнітами й без фіксатора. Якщо немає керівного сигналу, певна позиція не задається.


• Гідророзподільник 4WE10...3Х/OFС... (Імпульсний, можливий за позначеннях А, C і D).
  Двопозиційні гідророзподільники з двома магнітами та фіксатором. Положення перемиканого золотника фіксується і тривале вмикання магніту не потрібне (див. зліва).

Гідророзподільник 4WE 10 H3X/CG24N9K4 з двостороннім електромагнітним керуванням на 24 В постійного струму (в інших виробленнях на 110 і 220 В змінного струму) застосовується в гідроагрегатах станків і мобільної техніки. Ця схема розподілу є найпопулярнішою для сучасних потреб машинобудування. У мобільній техніці застосовуються переважно гідророзподільники ВЕ6 64 Г24, у промисловості — ВЕ6 64 В110 і ВЕ6 64 В220.

Гідросхема H

Основні параметри гідророзподільника 4WE 10 H3X/CG24N9K4:
- умовний прохід 10 мм;
- схема відкривання-закривання робочих каналів — H;
- напруга: 110 або 220 вольта змінного струму, 24 В пост. струму;
- тип керування золотником: двостороннє електромагнітне, пружинне повернення у вихідне положення;
- витрата робочої рідини 80-120 л/хв;
- номінальний тиск на вході 32 МПа;
- кліматичне виконання — для районів із помірним і холодним кліматом;
— маса не більш ніж 5,95 кг.

Гідророзподільник 4WE 10 M3X/CG24N9K4 з двостороннім електромагнітним керуванням на 24 В постійного струму (в інших виробленнях на 110 і 220 В змінного струму) застосовується в гідроагрегатах станків і мобільної техніки. Ця схема розподілу є найпопулярнішою для сучасних потреб машинобудування. У мобільній техніці застосовуються переважно гідророзподільники ВЕ6 64 Г24, у промисловості — ВЕ6 64 В110 і ВЕ6 64 В220.

Гідросхема M

Основні параметри гідророзподільника 4WE 10 M3X/CG24N9K4:
- умовний прохід 10 мм;
- схема відкривання-закривання робочих каналів — M;
- напруга: 110 або 220 вольта змінного струму, 24 В пост. струму;
- тип керування золотником: двостороннє електромагнітне, пружинне повернення у вихідне положення;
- витрата робочої рідини 80-120 л/хв;
- номінальний тиск на вході 32 МПа;
- кліматичне виконання — для районів із помірним і холодним кліматом;
— маса не більш ніж 5,95 кг.

Гідророзподільник 4WE 10 J3X/CG24N9K4 з двостороннім електромагнітним керуванням на 24 В постійного струму (в інших виробленнях на 110 і 220 В змінного струму) застосовується в гідроагрегатах станків і мобільної техніки. Ця схема розподілу є найпопулярнішою для сучасних потреб машинобудування. У мобільній техніці застосовуються переважно гідророзподільники ВЕ6 64 Г24, у промисловості — ВЕ6 64 В110 і ВЕ6 64 В220.

Гідросхема J

Основні параметри гідророзподільника 4WE 10 J3X/CG24N9K4:
- умовний прохід 10 мм;
- схема відкривання-закривання робочих каналів — J;
- напруга: 110 або 220 вольта змінного струму, 24 В пост. струму;
- тип керування золотником: двостороннє електромагнітне, пружинне повернення у вихідне положення;
- витрата робочої рідини 80-120 л/хв;
- номінальний тиск на вході 32 МПа;
- кліматичне виконання — для районів із помірним і холодним кліматом;
— маса не більш ніж 5,95 кг.
