Гідророзподільники кранові Г71-31, Г71-21, БГ71-31, ВГ71-31, 2Г71-31, 2Г71-21
|

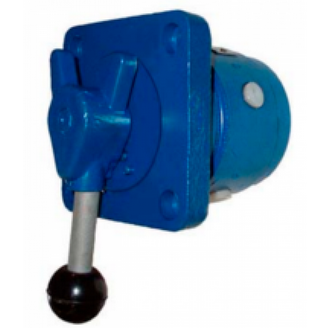

Гідророзподільник БГ71-31
|
Гідророзподільники кранові Г71 31(21), 2Г71 31(21), 3Г71 31, БГ71 31(21), 2БГ71 31(21), 3БГ71 31, ВГ71 31(21), 2ВГ71 31, 3ВГ71 31 (21) УХЛ4 слугують для забезпечення керування робочих органів станків та інших машин, для зупинки робочих органів (трипозиційні гідророзподільники), а також для низки інших операцій відповідно до схем роботи.
- Відповідно до гідравлічної схеми, розрізняють:
- Г71-31, БГ71-31, ВГ71-31 - двопозиційні (два фіксованих положення);
- 2Г71-31, 2БГ71-31, 2ВГ71-31 - трипозиційні (три фіксовані положення); за середнього положення крана обидві циліндрові порожнини з'єднані з підведенням, злив заперт;
- 3Г71-31, 3БГ71-31, 3ВГ71-31 — за середнього положення крана обидві циліндрові порожнини з'єднані зі зливом, підвод закритий.
- Г71-31, 2Г71-31, 3Г71-31 - для внутрішнього встановлення з фланцевим кріпленням;
- БГ71-31, 2БГ71-31, 3БГ71-31 - для зовнішнього встановлення з фланцевим кріпленням;
- ВГ71-31, 2ВГ71-31, 3ВГ71-31 - для зовнішнього встановлення на кронштейні.
Розподільники Г71-3 (Г71-2) працюють на мінеральних оливах із в'язкістю 10-200 сСт за температури оливи від +10 до +70 °C.
|
Характеристики гідророзподільників кранових Г71-3 (Г71-2)
| Основні параметри |
Г71-31(21)
2Г71-31(21)
3Г71-31(21) |
БГ71-31(21)
2БГ71-31(21)
3БГ71-31(21) |
ВГ71-31(21)
2ВГ71-31(21)
3ВГ71-31(21) |
ПГ71-31(21)
2ПГ71-31(21)
3ПГ71-31(21) |
| Умовний прохід, мм |
8 |
| Приєднувальна різь |
К 1/4" |
Стиркове |
| Тиск нагнітання |
номінальне |
20 МПа |
| максимальне |
25 МПа |
| Витрата рідини |
номінальне |
12,5 л/хв |
| максимальне |
16 л/хв |
| Маса гідророзподільника |
3,6 кг |
2,6 кг |
3,3 кг |
3,6 кг |
| Габарити, мм |
100*100*158 |
100*120*146 |
120*155*155 |
100*120*146 |

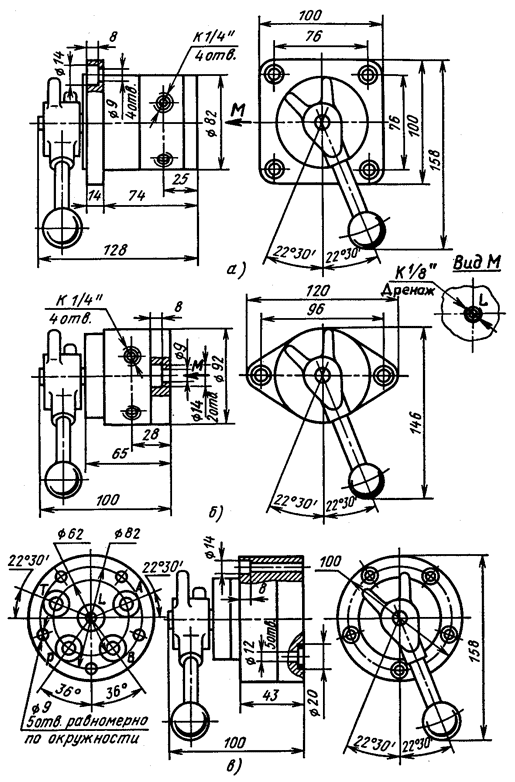

Габаритні та приєднувальні розміри Г71
Гідророзподільник крановий ВГ71-31
|
.jpg)
|
Основні параметри розподілювача ВГ71-31 УХЛ4:
- умовний прохід 8 мм;
- приєднувальна різь конічна 1/4 дюйма;
- номінальний/ максимальний тиск: 20 МПа/25 МПа;
- витрата робочої рідини номінальна/ максимальна: 12,5 л/хв/16 л/хв;
- двопозиційний (два фіксованих положення);
- тип встановлення: для внутрішнього встановлення з флансовим кріпленням;
- кліматичне виконання: для районів із холодним і помірним кліматом;
— маса гідророзподільника 3,6 кг.
|
Гідророзподільник крановий 2Г71-31
|
.jpg)
|
Основні параметри розподілювача 2Г71-31 УХЛ4:
- умовний прохід 8 мм;
- приєднувальна різь конічна 1/4 дюйма;
- номінальний/ максимальний тиск: 20 МПа/25 МПа;
- витрата робочої рідини номінальна/ максимальна: 12,5 л/хв/16 л/хв;
- трипозиційний (три фіксовані положення);
- тип встановлення: для внутрішнього встановлення з флансовим кріпленням;
- кліматичне виконання: для районів із холодним і помірним кліматом;
— маса гідророзподільника 4,6 кг.
|
Гідророзподільник крановий БГ71-31
|
|
Основні параметри розподілювача БГ71-31 УХЛ4:
- умовний прохід 8 мм;
- приєднувальна різь конічна 1/4 дюйма;
- номінальний/ максимальний тиск: 20 МПа/25 МПа;
- витрата робочої рідини номінальна/ максимальна: 12,5 л/хв/16 л/хв;
- двопозиційний (два фіксованих положення);
- тип встановлення: для зовнішнього встановлення з флансовим кріпленням;
- кліматичне виконання: для районів із холодним і помірним кліматом;
— маса гідророзподільника 3,6 кг.
|
Гідророзподільник крановий Г71-31
|
|
Основні параметри розподілювача Г71-31 УХЛ4:
- умовний прохід 8 мм;
- приєднувальна різь конічна 1/4 дюйма;
- номінальний/ максимальний тиск: 20 МПа/25 МПа;
- витрата робочої рідини номінальна/ максимальна: 12,5 л/хв/16 л/хв;
- двопозиційний (два фіксованих положення);
- тип встановлення: для внутрішнього встановлення з флансовим кріпленням;
- кліматичне виконання: для районів із холодним і помірним кліматом;
— маса гідророзподільника 3,6 кг.
|
Під час замовлення використовуються такі позначення гідророзподільників:
Г71-31, 2Г71-31, 3Г71-31, БГ71-31, 2БГ71-31, 3БГ71-31, ВГ71-31, 2ВГ71-31, 3ВГ71-31.
