Регулятор витрати МПГ55-32(М), МПГ55-34(М), МПГ55-35(М)
|
Регулятор витрати МПГ 55-32 М, МПГ 55-34 М, МПГ 55-35 М УХЛ4 слугує для підтримки встановленої швидкості переміщення (на відміну від навантаження) робочих органів станків, пресів та інших машин, що працюють стаціонарно. На відміну від регуляторів типу МПГ55-22(24,25)М, що складаються з гідродросселю та редукційного клапана, регулятори витрати МПГ55-32 і МПГ55-34 мають ще й зворотний клапан для вільного пропускання робочої рідини у зворотному напрямку.
Регулятори потоку МПГ55-32 (34,35) М працюють на мінеральних оливах із тонкістю фільтрації 25 мкм, в'язкістю 10-200 см за температури оливи від +10 до +70 °C
 і температури довкілля від +1 до +40 °C. Регулятори витрати МПГ 55-3 випускаються на номінальний тиск нагнітання 20 МПа та залежно від умовного проходу, номінальна витрата становить:
МПГ 55-32 - з умовним проходом 10 мм і витратою до 32 л/хв;
МПГ 55-34 — з умовним проходом 16 мм і витратою до 120 л/хв.
Умовне позначення регулятора витрати МПГ55-3
Примітка: літера "М" ("модернізований") в позначенні може й не бути в маркуванні цього регулятора, наприклад,
- регулятор витрати МПГ 55-34 УХЛ4.
|
||||||||||||||||||||||||||||||||
Параметри гідравлічних регуляторів потоку МПГ 55-32, МПГ 55-34, МПГ 55-35
| Позначення | Ду, мм | Витрата робочої рідини ном./хв/макс., л/хв | Тиск на вході ном./хв./макс., МПа | Макс. тиск на виході, МПа | Перепад тиску на дроселі регулятора витрати не менш ніж МПа | Витрата витікань оливи через повністю закритий дросель не більш ніж см3/хв | Допустиме відхилення встановленої витрати не більш ніж % | Маса не більш ніж кг |
| МПГ55-32М | 10 | 25 / 0,04 / 32 | 20 / 0,5 / 21,5 | 20 | 0,15 - 0,25 | 30 | ± 5 | 4,0 |
| МПГ55-34М | 16 | 100 / 0,09 / 120 | 70 | 7,5 |
Пристрій регуляторів потоку МПГ55-3
.gif)
Конструкція, і типова схема застосування регуляторів потоку ПГ55-3 і МПГ55-3 зі зворотним клапаном
Регулятори потоку ПГ55-3 і МПГ55-3 зі зворотним клапаном застосовуються для регулювання швидкості руху робочих органів станків в одному напрямку незалежно від навантаження і повернення у вихідне положення без регулювання швидкості з мінімальною втратою тиску в апараті.
Конструкція апарату (малюнок) аналогічна конструкції описаних вище регуляторів потоку ПГ55-2, проте відвідне та підводні отвори додатково з'єднані зворотним клапаном 3, який за допомогою корка 1 і пружини 2 притискають до конічного сідла корпусу.
З типової схеми застосування видно, що під час реверсування руху циліндра 3 за допомогою розподільника 1 клапан апарата 2 з мінімальною втратою тиску пропускає потік оливи з отвору «Відвід» в отвір «Підвод».
Регулятор витрати МПГ55-35М
|
|
Основні параметри регулятора потоку МПГ55-35 УХЛ4: — умовний прохід 32 мм; — витрата робочої рідини 200 л/хв; |

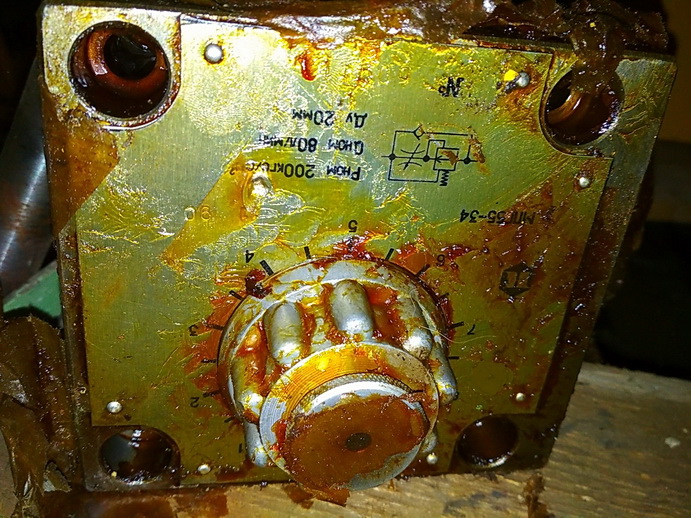

Регулятор витрати МПГ55-34М
|
|
Основні параметри регулятора потоку зі зворотним клапаном МПГ55-34 УХЛ4: |
Регулятор витрати МПГ55-32М
